Vozidlá bez prídavného kúrenia
Poznámka: Modrá = veľký chladiaci okruh. Červená = malý chladiaci okruh. Oranžová = chladiaci okruh EGR. Hnedá = vykurovací okruh.
![](https://www.audimanual.ru/img/q/1836.jpg)

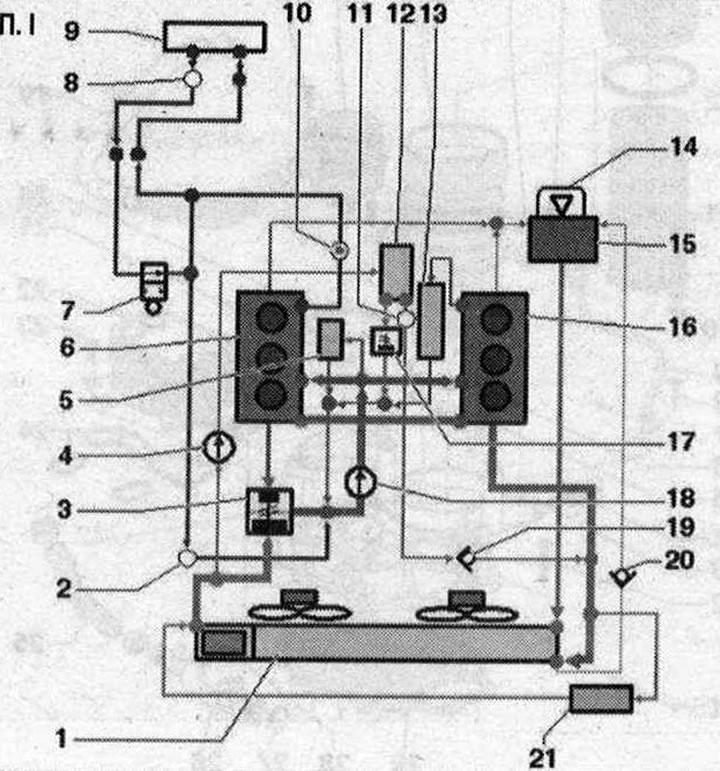

P. I 1. Chladič chladiacej kvapaliny: po výmene vymeňte chladiacu kvapalinu; 2. Ventilačná zátka; 3. Termostat; 4. Chladičové čerpadlo recirkulácie výfukových plynov -V400-; 5. Olejový radiátor; 6. Hlava valca, 1. rad (napravo): po výmene vymeňte chladiacu kvapalinu; 7. Uzatvárací ventil chladiacej kvapaliny: podtlakom riadený uzatvárací ventil chladiacej kvapaliny pre Climatronic -N422-; 8. Vetrací otvor; 9. Výmenník tepla ohrievača: po výmene vymeňte chladiacu kvapalinu; 10. Snímač teploty chladiacej kvapaliny -G62-; 11. Ventilačná zátka; 12. Chladič systému recirkulácie výfukových plynov: po výmene vymeňte chladiacu kvapalinu; 13. prepínací ventil EGR; 14. Predĺžený kryt nádrž; 15. Expanzná nádrž; 16. Hlava valca, 2. rad (vľavo): po výmene vymeňte chladiacu kvapalinu; 17. Termostat pre systém recirkulácie výfukových plynov: s motorom ovládača pre systém recirkulácie výfukových plynov; 18. Čerpadlo chladiacej kvapaliny; 19/20. Spätný ventil: šípka ukazuje smer prietoku; 21. Prídavný radiátor: možnosť pre národný trh; po výmene vymeňte chladiacu kvapalinu
Vozidlá s prídavným ohrievačom
![](https://www.audimanual.ru/img/q/1837.jpg)

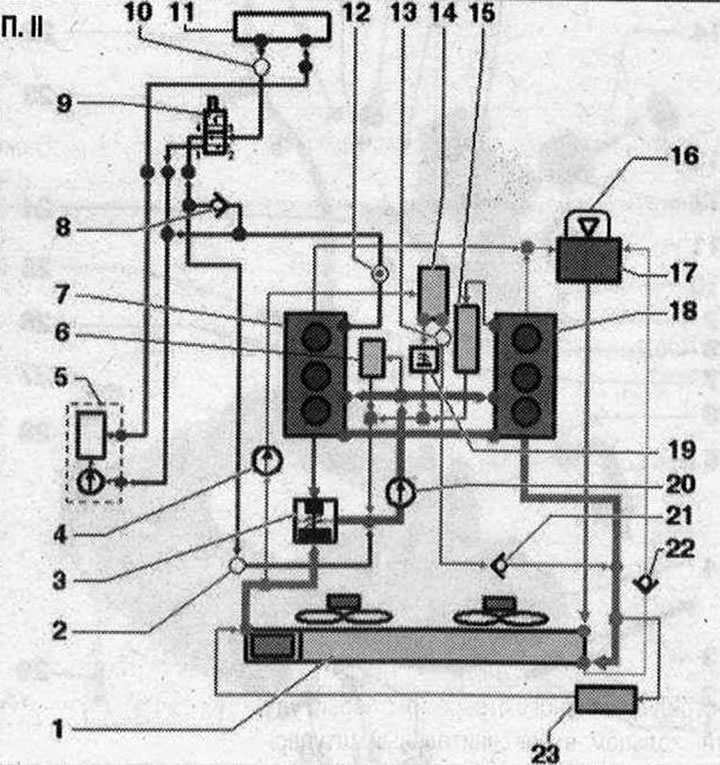

P. II 1. Chladič chladiacej kvapaliny: po výmene vymeňte chladiacu kvapalinu; 2. Ventilačná zátka; 3. Termostat; 4. Chladičové čerpadlo recirkulácie výfukových plynov -V400-; 5. Autonómny ohrievač; 6. Olejový radiátor; 7. Hlava valca, 1. rad (napravo): po výmene vymeňte chladiacu kvapalinu; 8. Spätný ventil: šípka ukazuje smer prietoku; 9. Uzatvárací ventil chladiacej kvapaliny ohrievača -N279-; 10. Vetrací otvor; 11. Výmenník tepla ohrievača: po výmene vymeňte chladiacu kvapalinu; 12. Snímač teploty chladiacej kvapaliny -G62-; 13. Ventilačná zátka; 14. Radiátor systému recirkulácie výfukových plynov: po výmene vymeňte chladiacu kvapalinu; 15. EGR prepínací ventil; 16. Predĺžený kryt nádrž; 17. Expanzná nádrž; 18. Hlava valca, 2. rad (vľavo): po výmene vymeňte chladiacu kvapalinu; 19. Termostat pre systém recirkulácie výfukových plynov: s motorom ovládača pre systém recirkulácie výfukových plynov; 20. Čerpadlo chladiacej kvapaliny; 21/22. Spätný ventil: šípka ukazuje smer prietoku; 23. Prídavný radiátor: možnosť pre národný trh; po výmene vymeňte chladiacu kvapalinu
