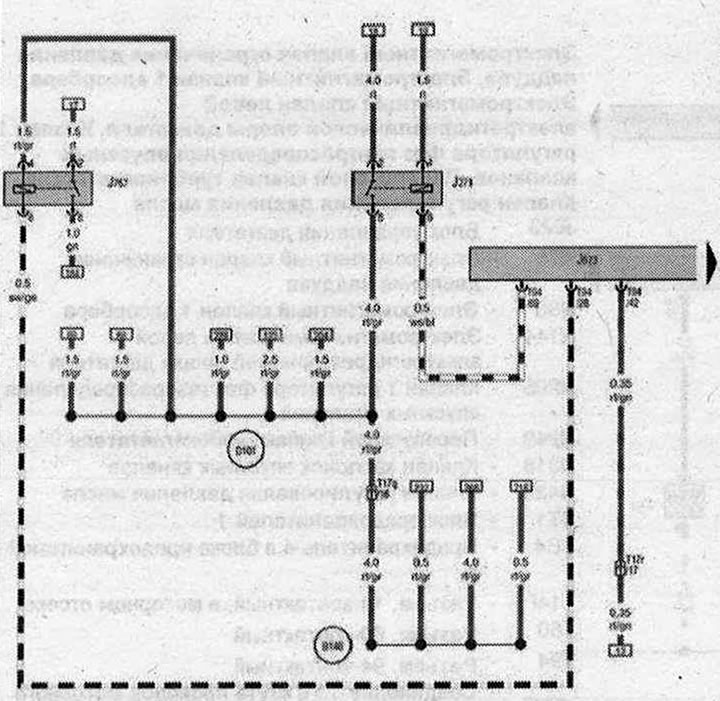

Hlavné relé, relé elektronického napájania motora
![](https://www.audimanual.ru/img/q/4393.jpg)
- J271 - hlavné relé
- J623 - Riadiaca jednotka motora
- J757 - Relé pre napájanie elektronických komponentov motora
- T17q - konektor, 17-pin, červený
- T17r - Konektor. 17-kolíkový, biely
- T94 - Konektor, 94-kolíkový
- B146 - Kladné zapojenie 1 (87) vo vnútornom káblovom zväzku
- D101 - Prípojka 1 v káblovom zväzku motorového priestoru
ws | biely | sw | čierna |
ro | červená | rt | červená |
br | hnedá | gn | zelená |
bl | Modrá | gr | sivá |
li | orgován | vi | orgován |
ge | žltá | or | oranžová |
rs | Ružová |
