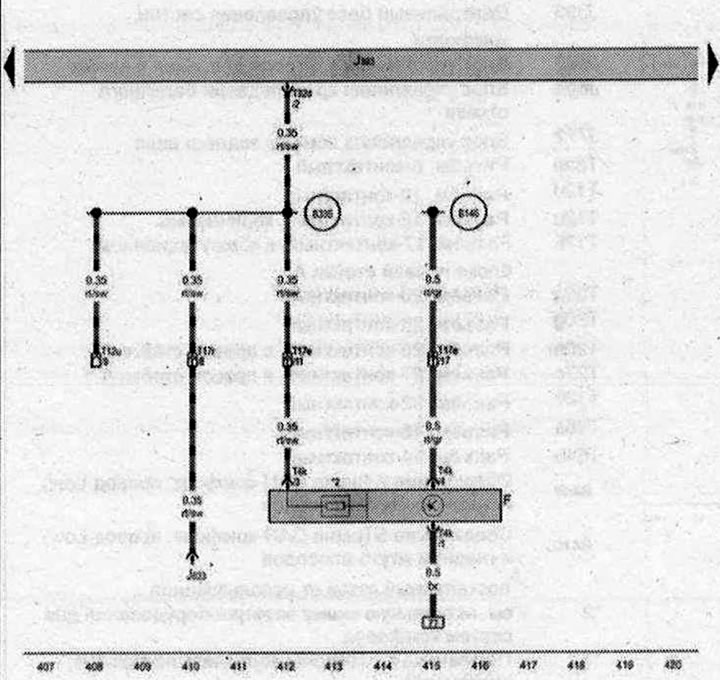

Прекидач кочионог светла, централна контролна јединица система погодности
![](https://www.audimanual.ru/img/q/4356.jpg)
- Ф - Прекидач кочионог светла
- J393 - Централна контролна јединица за комфорне системе
- J623 - Контролна јединица мотора
- Т4k - 4-пински конектор
- Т12u - Конектор, 12-пински, браон
- Т17e - Конектор, 17-пински, у левом разводном блоку А-стуба
- Т17r - Конектор. 17-пински, у блоку прекидача
- T32d - Конектор. 32 пин
- B146- Позитивна веза 1 (87) у унутрашњем снопу ожичења
- B335- Веза 1 (54) у главном снопу ожичења
- *центиметар. струјни електрични дијаграм за мотор
- *2 - Завојница сензора кочионог светла
ws | бео | sw | црн |
ro | црвена | rt | црвена |
br | браон | gn | зелен |
bl | Плави | gr | сива |
li | лила | vi | лила |
ge | жута | or | наранџаста |
rs | розе |
