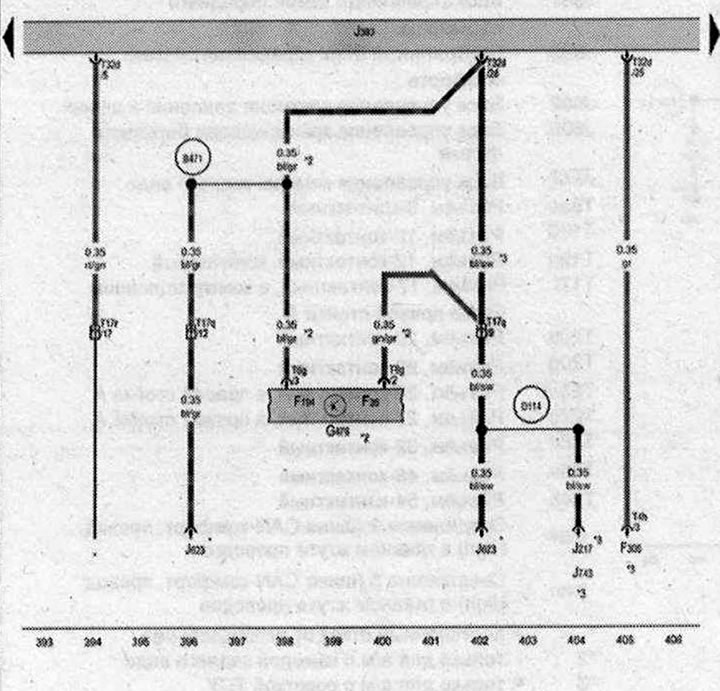

Przełącznik pedału sprzęgła, Centralna jednostka sterująca systemami komfortu
- F36 - Przełącznik pedału sprzęgła
- F194 - Przełącznik pedału sprzęgła do uruchamiania silnika
- F305 - Przełącznik położenia dźwigni zmiany biegów P
- G476 - Czujnik położenia pedału sprzęgła
- J217 - Jednostka sterująca automatycznej skrzyni biegów
- J393 - Centralna jednostka sterująca systemami komfortu
- J623 - Jednostka sterująca silnika
- J743 - Jednostka mechatroniczna skrzyni biegów DSG
- T4h - złącze 4-pinowe
- T6g - złącze 6-pinowe
- T17q - Złącze 17-pinowe w bloku zaciskowym
- Т17r - Złącze 17-pinowe w bloku przełączającym
- T32d - Złącze, 32-pinowe
- B471- Złącze 7 w głównej wiązce przewodów
- D114 - Złącze 12 w wiązce przewodów komory silnika
- *cm. aktualny schemat elektryczny silnika
- *2 - tylko dla pojazdów z ręczną skrzynią biegów
- *3 - patrz aktualny schemat elektryczny automatycznej skrzyni biegów
ws | biały | sw | czarny |
ro | czerwony | rt | czerwony |
br | brązowy | gn | zielony |
bl | niebieski | gr | szary |
li | liliowy | vi | liliowy |
ge | żółty | or | Pomarańczowy |
rs | różowy |
