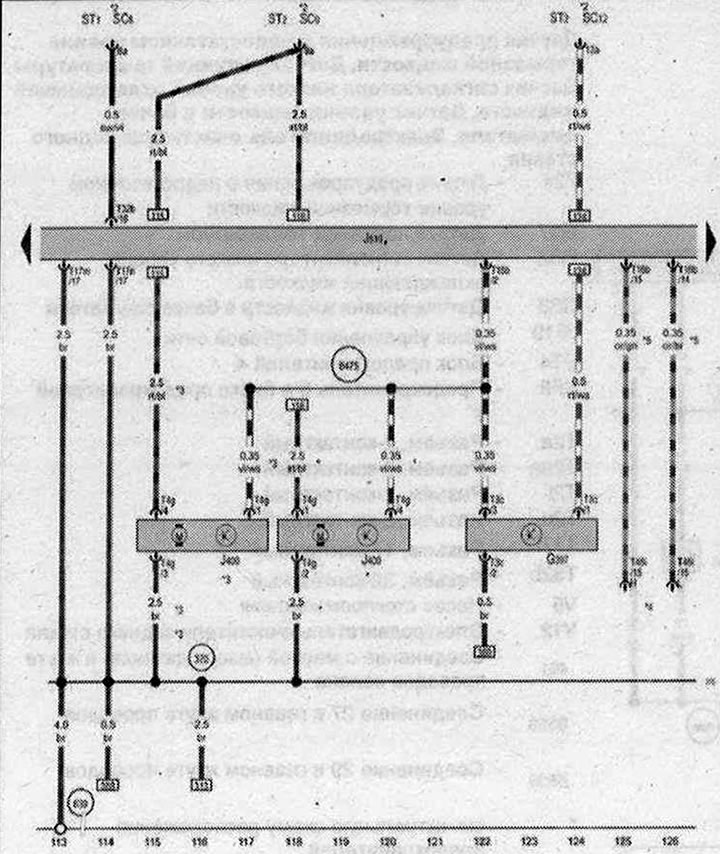

Czujnik deszczu i światła, sterownik silnika wycieraczek
- G397 - Czujnik deszczu i światła
- J400 - Sterownik silnika wycieraczek
- J519 – Pokładowa jednostka sterująca zasilaniem
- ST1 – Skrzynka bezpieczników 1
- ST2 – Skrzynka bezpieczników 2
- SC8 – Bezpiecznik 8 w bloku bezpieczników C
- SC9 – Bezpiecznik 9 w bloku bezpieczników C
- SC12 – Bezpiecznik 12 w bloku bezpieczników C
- ТЗс - Złącze, 3-pinowe
- T4g - złącze 4-pinowe
- Т16b - Złącze, 16-pinowe
- Т17m - Złącze, 17-pinowe
- Т17n- Złącze, 17-pinowe
- Т32n - Złącze, 32-pinowe
- T46i - Złącze, 46-pinowe
- 370 - Połączenie z masą 5 w głównej wiązce przewodów
- 639 - Punkt podłączenia masy na lewym słupku A
- B475 - Złącze 11 w głównej wiązce przewodów
- *- tylko dla pojazdów z kierownicą po prawej stronie
- *2 - patrz aktualny schemat bezpieczników
- *3 - Pojazdy z kierownicą po lewej stronie
- *4 - Zworka po stronie kierowcy, brązowa
- *5 - Przewód magistrali danych (Autobus CAN)
ws | biały | sw | czarny |
ro | czerwony | rt | czerwony |
br | brązowy | gn | zielony |
bl | niebieski | gr | szary |
li | liliowy | vi | liliowy |
ge | żółty | or | Pomarańczowy |
rs | różowy |
