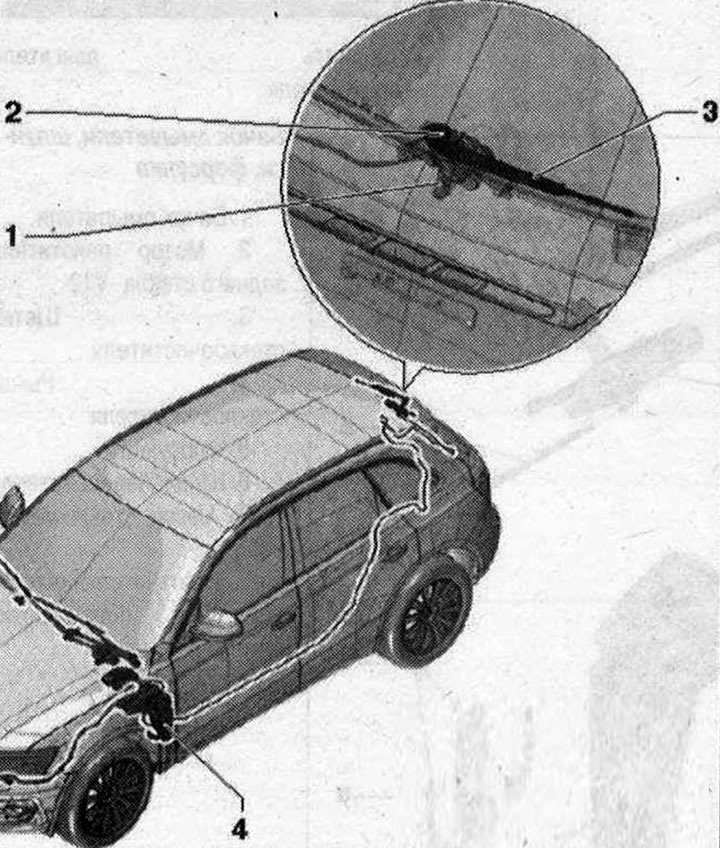

Środek do czyszczenia i spryskiwacza tylnej szyby 1. Silnik wycieraczki tylnej szyby -V12-; 2. Dysza; 3. Ramię wycieraczki; 4. Zbiornik spryskiwacza

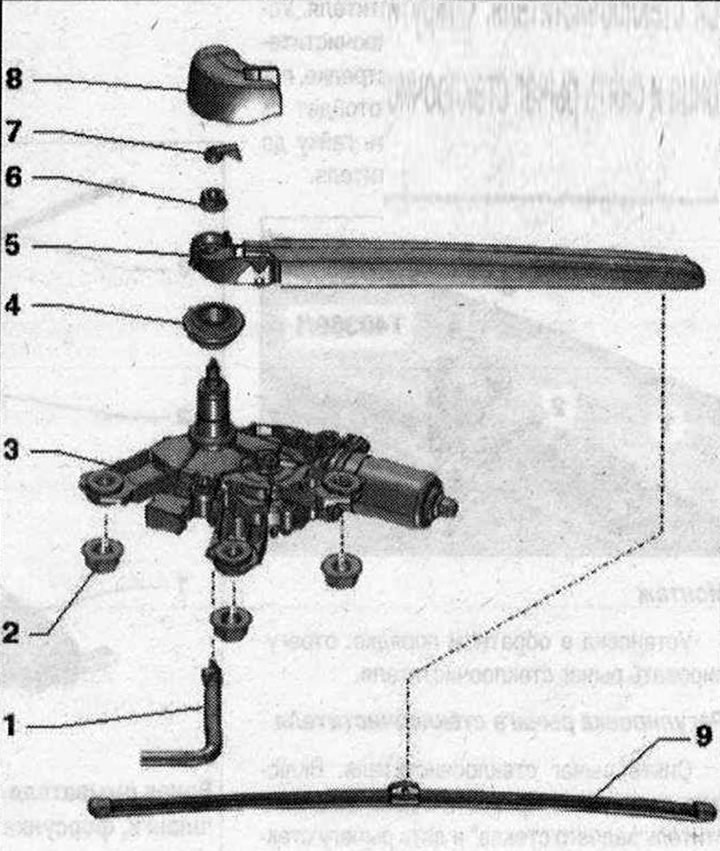

Wycieraczka tylnej szyby, silnik wycieraczki tylnej szyby 1. Wąż tylnej szyby; 2. Nakrętka. 8 Nm; 3. Silnik wycieraczki tylnej szyby -V12-; 4. Uszczelka gumowa. Jeśli jest uszkodzony, wymień; 5. Dźwignia wycieraczek; 6. Nakrętka. 12 Nm; 7. Dysza; 8. Osłona wycieraczki tylnej szyby; 9. Pióro wycieraczki
Wymiana pióra wycieraczki przedniej szyby

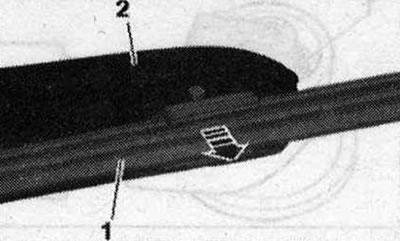

Odsuń ramię wycieraczki przedniej szyby od tylnej szyby. Pociągnij pióro -1 - w dół od ramienia wycieraczki -2- -strzałka-.
Instalacja
Montaż odbywa się w odwrotnej kolejności: pióro wycieraczki powinno być dobrze osadzone w ramieniu.
Demontaż ramienia wycieraczki

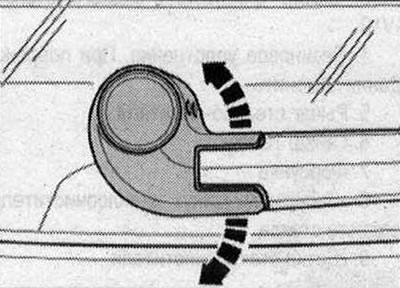

Włącz zapłon. Wprowadź w życie "środek do czyszczenia tylnej szyby" i poczekaj, aż ramię wycieraczki przedniej szyby przesunie się do położenia końcowego. Wyłącz zapłon. Ostrożnie zwolnij zatyczkę -strzałka- i wyjmij.

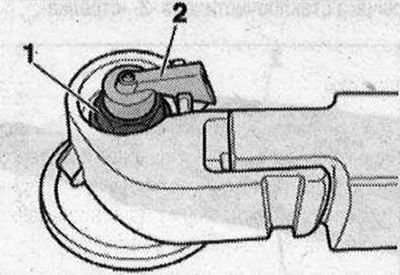

Ostrożnie wyciągnąć wtryskiwacz -2-. Poluzuj nakrętkę -1- 1 obrót.

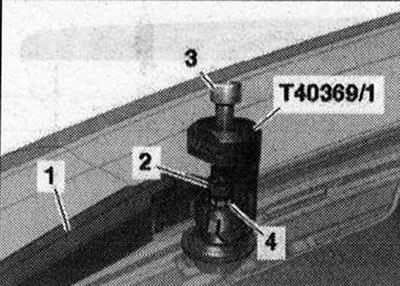

Nałożyć jedną nakrętkę MB -4- na nakrętkę. Zamontuj ściągacz -T10369/1 - na ramieniu wycieraczki przedniej szyby, jak pokazano na rysunku. Zamontuj trzpień -2- na wałku wycieraczki szyby przedniej. Obracaj śrubę -3- w kierunku zgodnym z ruchem wskazówek zegara, aż ramię wycieraczki przedniej szyby odsunie się od osi wycieraczki. Odkręć całkowicie nakrętkę i zdejmij ramię wycieraczki.
Instalacja
Montaż w odwrotnej kolejności: wyregulować ramię wycieraczki.
Regulacja ramienia wycieraczki

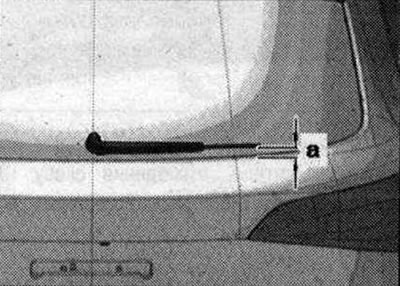

Wymontuj ramię wycieraczki przedniej szyby. Włącz zapłon. Wprowadź w życie "środek do czyszczenia tylnej szyby" i poczekaj, aż ramię wycieraczki przedniej szyby przesunie się do położenia końcowego. Wyłącz zapłon. Umieść ramię z zamontowanym piórem na osi wycieraczki i ustaw pióro wycieraczki na tylnej szybie, jak pokazano poniżej. Wymiar -a- = 19 + 5 mm.
Rozmiar ten odpowiada odległości od końcówki pióra wycieraczki przedniej szyby do dolnej krawędzi szyby. Dokręć nakrętkę ramienia wycieraczki. Włącz zapłon. Wprowadź w życie "środek do czyszczenia tylnej szyby" i poczekaj, aż ramię wycieraczki przedniej szyby przesunie się do położenia końcowego. Sprawdź ponownie i w razie potrzeby wyreguluj położenie ramienia wycieraczki.
Wymontowywanie silnika wycieraczki tylnej szyby-V12-

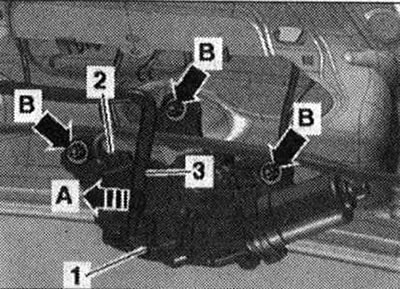

Wyłącz zapłon. Wymontuj ramię wycieraczki przedniej szyby. Zdemontuj dolną tapicerkę drzwi bagażnika. Odłącz e-mail złącze wtykowe -2-. Zdjąć zacisk mocujący -strzałka A- i odłączyć wąż doprowadzający wodę -3- od przyłącza wtryskiwacza. Odkręcić nakrętki -strzałki B- i wyjąć silniczek wycieraczki tylnej szyby -V12- -poz. 1-.
Instalacja
Montaż w odwrotnej kolejności: wąż doprowadzający wodę powinien zatrzasnąć się z wyraźnie słyszalnym kliknięciem na złączu dyszy. Zamontuj dolną tapicerkę drzwi bagażnika. Wyreguluj ramię wycieraczki przedniej szyby.
Demontaż gumowej uszczelki
Wymontuj silnik wycieraczek szyby przedniej. Ostrożnie zdejmij gumową uszczelkę z pokrywy bagażnika.
Instalacja

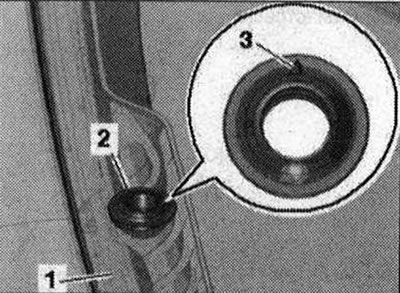

Montaż w odwrotnej kolejności: włożyć gumową uszczelkę -2- w tylną szybę -1-. Znak-3- powinien być skierowany do góry.
Zamontuj silnik wycieraczek

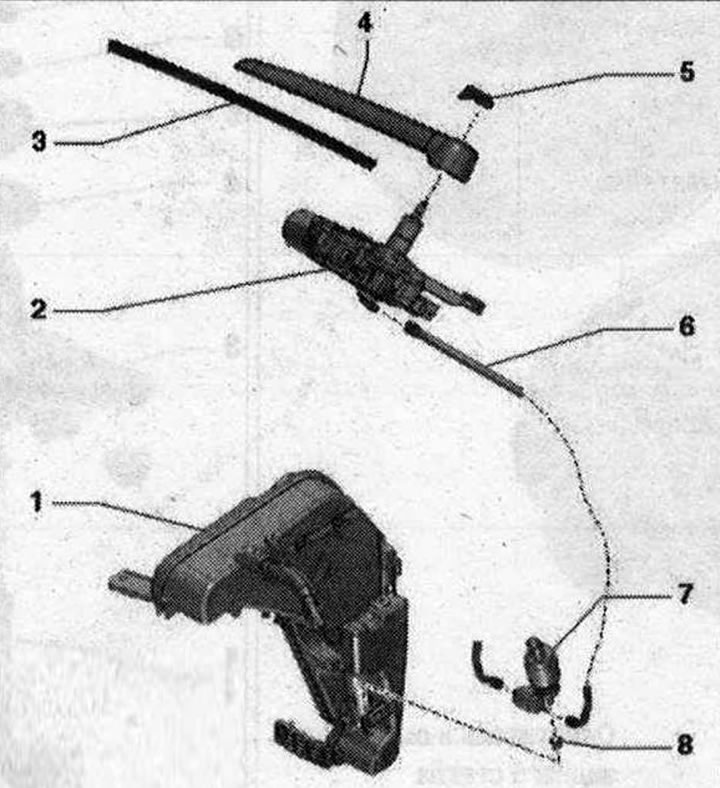

Zbiornik spryskiwacza, węże, dysza 1. Zbiornik spryskiwacza; 2. Silnik wycieraczki tylnej szyby -V12-; 3. Pióro wycieraczki; 4. Ramię wycieraczki; 5. Dysza; 6. Wąż tylnej szyby; 7. Pompka spryskiwacza szyby przedniej -V5-; 8. Tuleja uszczelniająca. Wymień, jeśli jest uszkodzony
Demontaż pompki spryskiwacza szyby przedniej-V5-
Wspólna pompa spryskiwaczy -V5- szyb przednich i tylnych znajduje się w zbiorniku płynu do spryskiwaczy. Miejsce montażu: z tyłu lewego przedniego nadkola. Wymontowanie pompki spryskiwacza szyby przedniej -V5-.
Demontaż wtryskiwacza

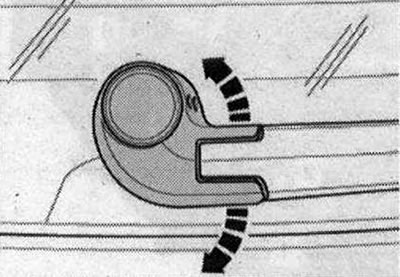

Wyłącz zapłon. Ostrożnie zwolnij zatyczkę -strzałka- i wyjmij.
Ostrożnie wyjąć wtryskiwacz -2- z rury łączącej -strzałka-.
Instalacja

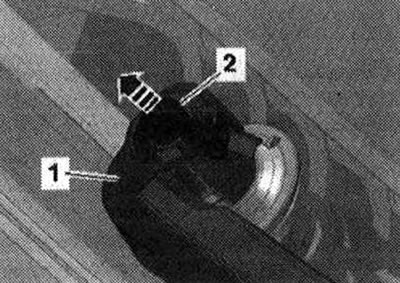

Montaż w odwrotnej kolejności; Ustawić dyszę tak, aby otwór natryskowy był skierowany w rowek na ramieniu wycieraczki przedniej szyby -1-.
Wymontowanie zbiorniczka spryskiwacza szyby przedniej
Wspólny zbiornik płynu do spryskiwaczy szyby przedniej i tylnej znajduje się z tyłu, w lewym przednim nadkolu.
