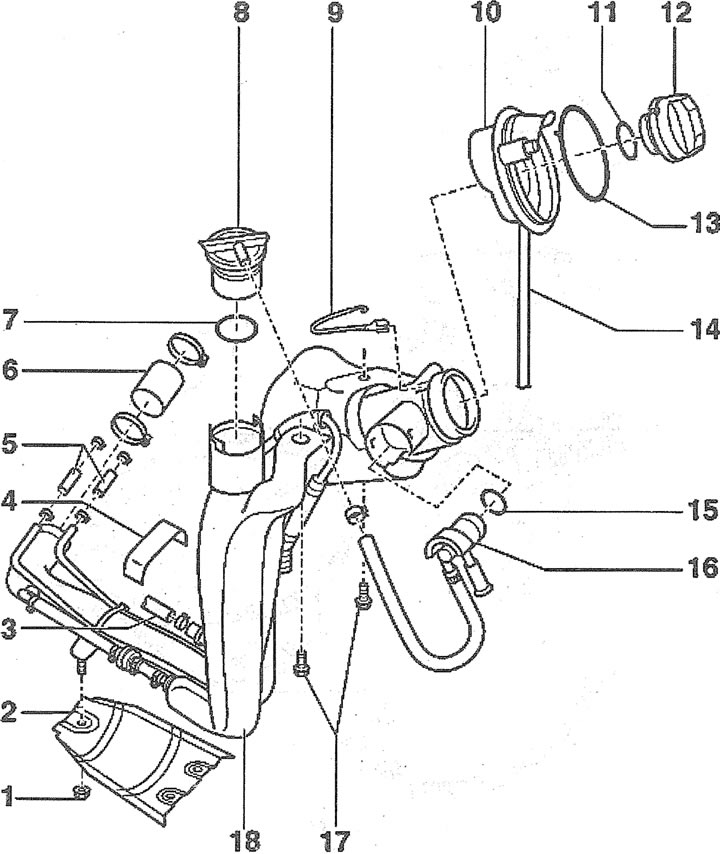

3.0. Króciec wlewu paliwa ze zbiornikiem wyrównawczym:
1 - nakrętka. Moment dokręcania - 2 Nm
2 - osłona termiczna króćca wlewu paliwa
3 - wąż łączący
4 - osłona termiczna króćca wlewu paliwa
5 - wąż wentylacyjny
6 - wąż wlewu paliwa
7 - pierścień uszczelniający. Do wymiany po każdym demontażu
8 - zawór zapobiegający grawitacyjnemu wyciekowi paliwa
9 - drut «szerokie rzesze» (-)
10 - gumowa uszczelka szyjki wlewu
11 - pierścień uszczelniający
12 - korek wlewu paliwa
13 - pierścień ustalający
14 - wąż wentylacyjny
15 - pierścień uszczelniający
16 - zawór powietrza
17 - śruba. Moment dokręcania - 23 Nm
18 - szyjka wlewu ze zbiornikiem wyrównawczym
