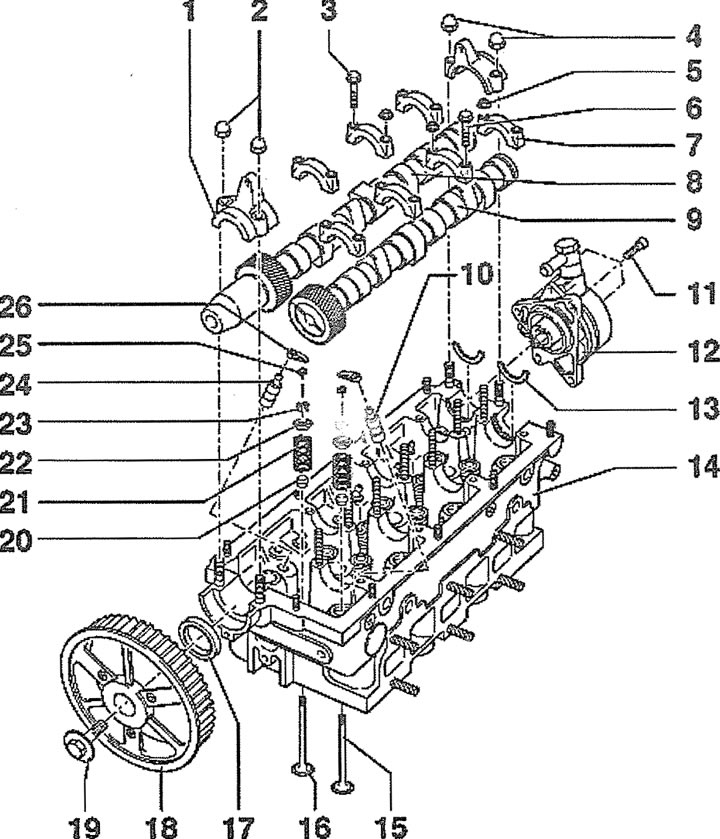

5.0. mechanizm zaworu. Pojazdy z silnikiem AFB, AKE, AKN, AYM, BFC:
1 - pokrywa łożyska przedniego wałka rozrządu
2 - głuchy (czapka) nakrętka mocowania przedniej pokrywy łożyska wałka rozrządu. Moment dokręcania - 15 Nm
3 - śruba mocująca pokrywę łożyska wałka rozrządu. Moment dokręcania - 10 Nm
4 - głuchy (czapka) nakrętka mocująca pokrywę łożyska wałka rozrządu. Moment dokręcania - 15 Nm
5 - nakrętka. Moment dokręcania -10 Nm
6 - śruba mocująca pokrywę łożyska wałka rozrządu. Moment dokręcania -10 Nm
7 - pokrywa łożyska wałka rozrządu
8 - wałek rozrządu zaworów dolotowych
9 - wydechowy wałek rozrządu
10 - popychacz hydrauliczny
11 - śruba mocowania pompy wzmacniacza podciśnienia napędu hamulca. Moment dokręcania - 10 Nm
12 - podciśnieniowa pompa wspomagania hamulców
13 - półpierścienie oporowe łożyska wałka rozrządu
14 - głowica cylindrów
15 - zawór wydechowy
16 - zawór wlotowy
17 - uszczelka olejowa wałka rozrządu
18 - koło zębate wałka rozrządu
19 - centralna śruba do mocowania koła zębatego wałka rozrządu. Moment dokręcania - 75 Nm
20 - korek skrobaka oleju
21 - sprężyna zaworu
22 - płytka sprężyny zaworu
23 - krakers zaworu
24 - popychacz hydrauliczny
25 - prowadnica wahacza zaworu
26 - wahacz zaworu

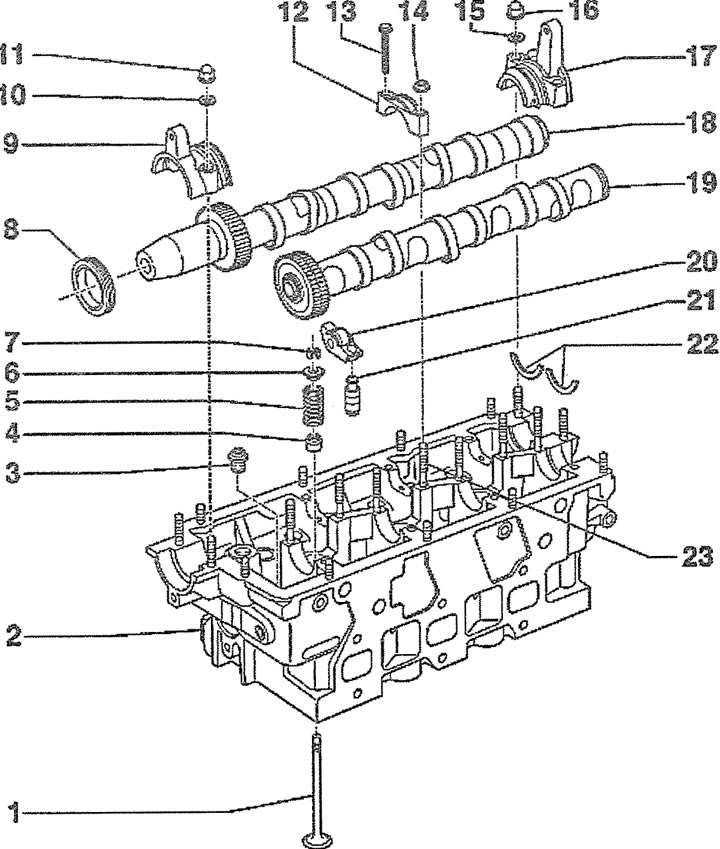

5.0a. mechanizm zaworu. Pojazdy z silnikiem:
1 - zawór
2 - głowica cylindrów
3 - zawór zasilania olejem
4 - korek skrobaka oleju
5 - sprężyna zaworu
6 - płytka sprężyny zaworu
7 - krakersy sprężyn zaworowych
8 - uszczelnienie wałka rozrządu
9 - przednia osłona łożyska wałka rozrządu
10 - uszczelka
11 - głuchy (czapka) nakrętka mocowania przedniej pokrywy łożyska wałka rozrządu. Moment dokręcania - 15 Nm
12 - pokrywa łożyska wałka rozrządu
13 - śruba mocująca pokrywę łożyska wałka rozrządu. Moment dokręcania - 10 Nm
14 - nakrętka mocowania pokrywy łożyska wałka rozrządu. Moment dokręcania - 10 Nm
15 - uszczelka
16 - głuchy (czapka) nakrętka mocowania przedniej pokrywy łożyska wałka rozrządu. Moment dokręcania - 15 Nm
17 - tylna pokrywa łożyska wałka rozrządu
18 - wałek rozrządu zaworów dolotowych
19 - wydechowy wałek rozrządu
20 - wahacz typu rolkowego
21 - popychacz hydrauliczny
22 - półpierścienie oporowe łożyska wałka rozrządu
23 - kołek gwintowany pokrywy łożyska wałka rozrządu

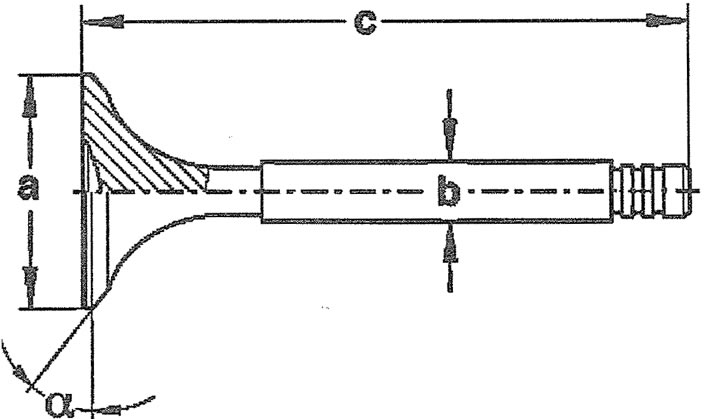

5.0b Zawór:
a - średnica dysku zaworu: zawór wlotowy - 27,00-27,20 mm; zawór wydechowy - 24,00-24,20 mm
b - średnica trzpienia zaworu - 5,958-5,972 mm
c - długość trzpienia zaworu - 100,35-100,65 mm
α - kąt fazowania grzybka zaworu - 45°
