Zbiornik paliwa (Audi A6 C4)

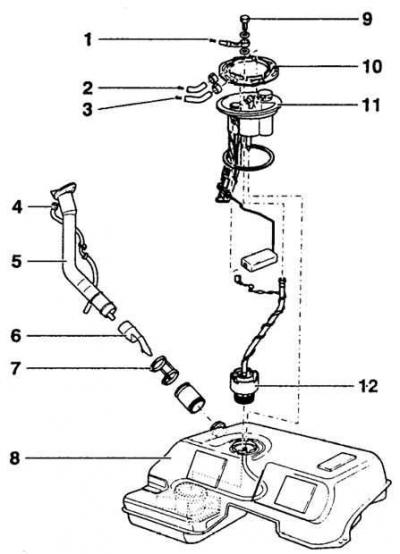

Elementy zbiornika paliwa w modelach z kodowaniem silnika ADR

• 1. Przewód paliwowy
• 2. Wąż prowadzący do filtra węglowego
• 3. Rurociąg powrotny
• 4. Rura obejściowa
• 5. Rura wlewu
• 6. Włóż
• 7. Zacisk
• 8. Zbiornik paliwa
• 9. Śruba łącząca Banjo
• 10. Pierścień montażowy
• 11. Czujnik poziomu paliwa
• 12. Pompa paliwowa

Elementy zbiornika paliwa w modelach o kodzie silnika AAD

• 1. Śruba łącząca Banjo
• 2. Podkładki miedziane
• 3. Pierścień montażowy
• 4. Czujnik poziomu paliwa
• 5. O-ring
• 6. Zacisk
• 7. Komora ciśnieniowa
• 8. Pompa paliwowa
• 9. Rurociąg powrotny
• 10. Zbiornik paliwa
• 11. Podkładki amortyzatora
• 12. Wąż do napełniania
• 13. Zacisk
• 14. Włóż
• 15. Rura wlewu
• 16. Rura obejściowa
• 17. Rurociąg powrotny
• 18. Wąż ochronny
• 19. Zawór wentylacyjny
• 20. Rura wentylacyjna
• 21. Przewód doprowadzający paliwo

Wycofanie

1. Odłącz złącze i węże od pompy/czujnika poziomu paliwa.


2. Zainstaluj podnośnik pod zbiornikiem paliwa.

3. Odłącz przewód wlewu od zbiornika paliwa.

4. Poluzuj nakrętki na listwach mocujących zbiornik paliwa i wyjmij zbiornik paliwa.

Instalacja

Montaż odbywa się w odwrotnej kolejności do demontażu.
