Urządzenie, demontaż i montaż turbosprężarki (Audi A6 C4)

Turbosprężarka jest zamontowana na kolektorze wydechowym i zawiera zawór obejściowy oraz membranę próżniową. Turbosprężarka wykorzystuje smarowanie olejowe.

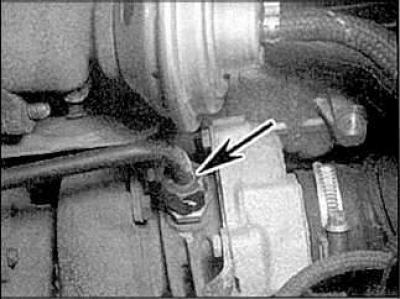

Rura doprowadzająca olej (Silnik 1Z)

Wycofanie

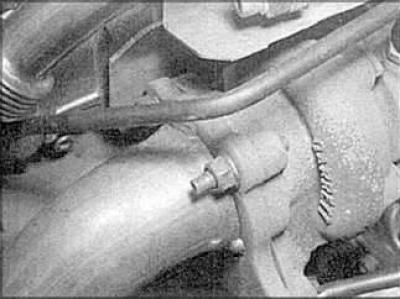

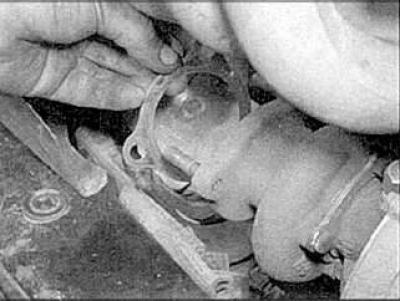

1. Zdejmij osłonę ochronną z dolnej części komory silnika.

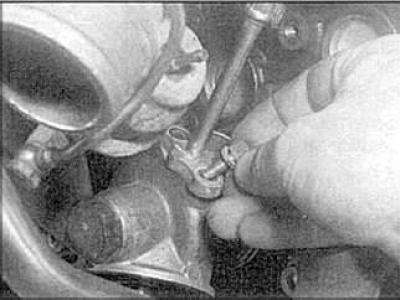

2. Odkręć nakrętki mocujące i odłącz rurę odbiorczą układu wydechowego.

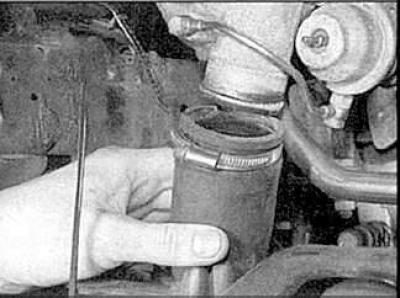

3. Wymontować przewód doprowadzający olej do turbosprężarki (Silnik AAT).

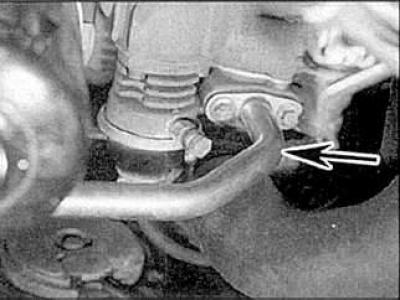

4. Odłącz przewód powietrza od turbosprężarki (Silnik AAT).

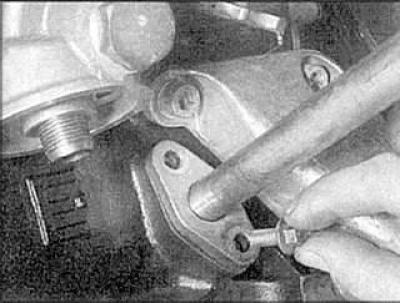

5. Odłączyć przewód powrotny (Silnik AAT).

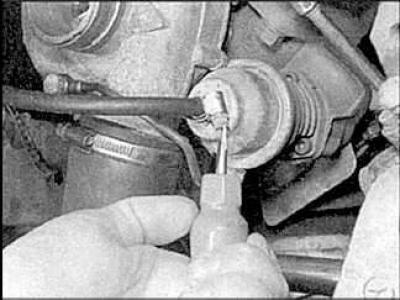

6. Wyjmij przewód powrotny z silnika.

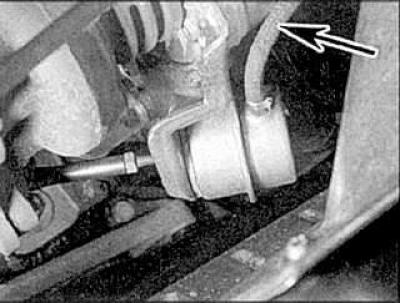

7. Odłącz przewód podciśnieniowy od zaworu turbosprężarki (na ryc. lewy - silnik AAT, prawy - 1Z).

6. Odkręć nakrętki mocujące i wyjmij turbosprężarkę.

Instalacja

Montaż odbywa się w odwrotnej kolejności do demontażu.
