Снятие

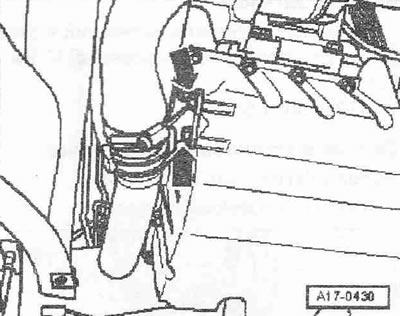

Двигатель установлен. Отвернуть кронштейн воздухонаправляющего патрубка от масляного поддона -стрелки-.

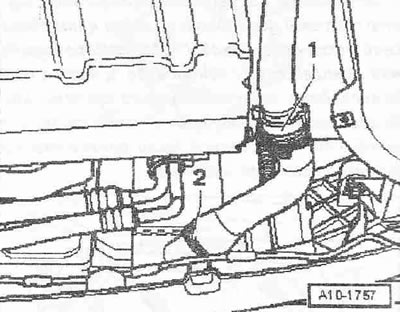

Снять правый воздуховодный шланг -2- с интеркулера. Поз. -1- не принимать во внимание.
А/м с 05.2002 г.

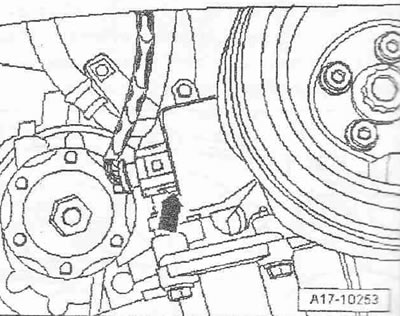

Снять датчик уровня и температуры масла -0266- -стрелка-.
Все
Снять зубчатый ремень: привод зубчатого ремня с гидравлически демпфированным натяжным роликом, привод зубчатого ремня с демпфированным трением натяжным роликом.

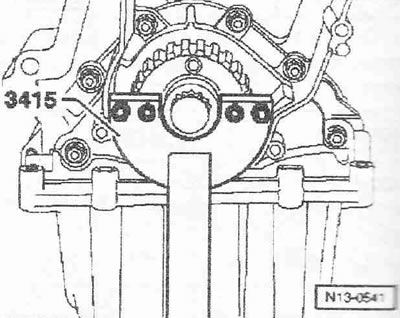

Снять звездочку зубчатого ремня коленвала, для этого использовать опорный ключ -3415-.

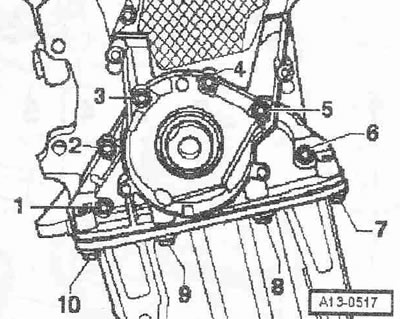

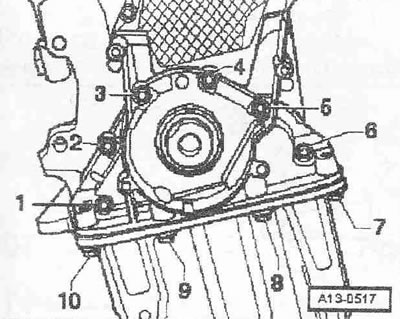

Отвернуть болты -1...10-. Приподнять уплотн. фланец и снять его. Выпрессовать манжету при снятом уплотнительном фланце.
Монтаж

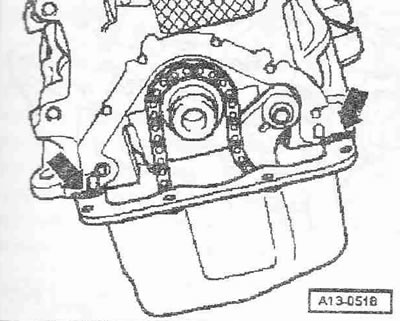

Установка в обратном порядке, при этом необходимо положить ветошь на открытую часть масляного поддона. Осторожно удалить остатки герметика на блоке цилиндров и масляном поддоне. Удалить остатки герметика на уплотнительном фланце, например, с немощью дрели со щеткой с пластмассовой детиной. Очистить уплотн. поверхности; на их не должно быть следов масла и жира. Отрезать носик тюбика по передней отметке (диаметр отверстия около 2 мм). Герметик необходимо наносить в нескольких местах двигателя, следующим образом. Нанести на каждую прилегающую поверхность между блоком цилиндров и масляным поддоном по тонкой полоске герметика -стрелки-,

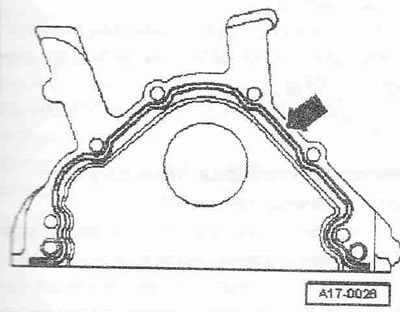

Нанести полоску герметика -стрелка- на чистую уплотнительную поверхность уплотн. фланца, как показано на рисунке. Толщина полоски герметика -стрелка-: 2-3 мм.
Инструкция. Полоска герметика должна быть не толще 3 мм, так как в противном случае излишний герметик может попасть в масляный поддон и засорить сетчатый фильтр маслозаборного патрубка.

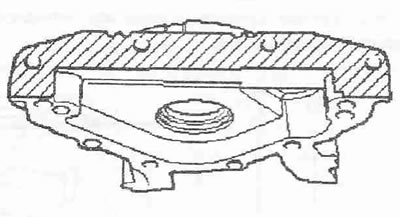

Смазать тонким слоем герметика нижнюю уплотнительную поверхность -заштриховано- уплотн. фланца. Фланец с уплотнением должен быть установлен в течение 5 минут после нанесения герметика.
Осторожно надвинуть уплотн. фланец на центровочные втулки блока цилиндров.
Завернуть болты в указанной последовательности: болты -1...6-, затем болты -7...10-. Установить манжету коленвала со стороны ременного шкива. Установить зубчатый ремень (отрегулировать фазы газораспределения): привод зубчатого ремня с гидравлически демпфированным натяжным роликом, привод зубчатого ремня с демпфированным трением натяжным роликом. Установить поликлиновый ремень.
Инструкция. Шланги и шланговый штуцер системы наддува воздуха должны быть очищены перед монтажом от масел и смазки. Ни в коем случае не использовать смазывающих средств.
Установить воздуховоды в зажимы.
Моменты затяжки:
- Уплотнительный фланец к блоку цилиндров: 15 Нм
- Воздухонаправляющий патрубок к масля ному поддону: 8 Нм
