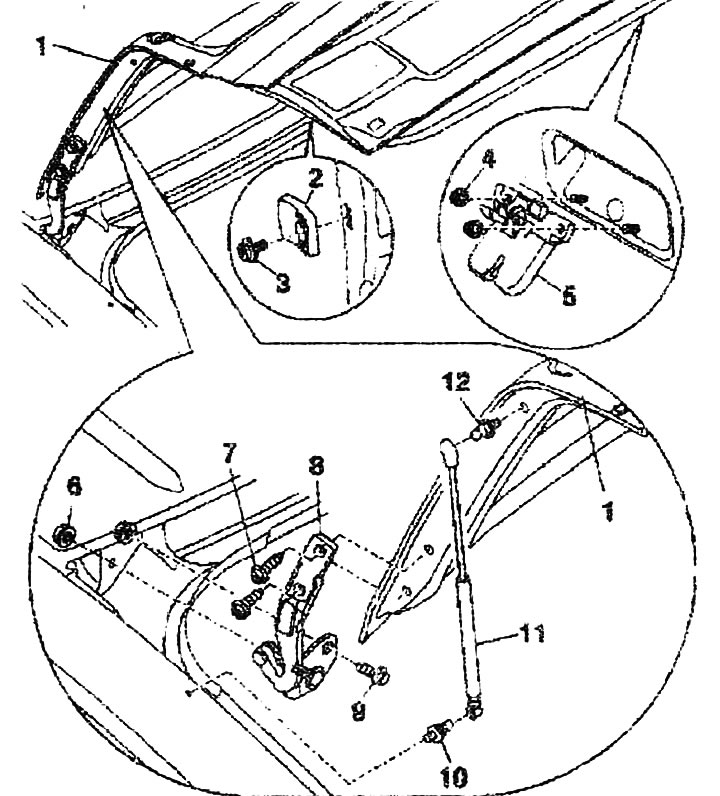

1. Крышка багажника. Снять обшивку крышки багажника. Отсоединить штекерные разъемы и вынуть их из крышки. Снять газовые упоры со стороны крышки. Отвернуть болты Тогх и снять крышку
2. Буфер. На крышку багажника нанесены маркировки, по которым можно отрегулировать буфер. При установке слегка закрепить буфер. Закрыть крышку и привести ее в ровное положение. Открыть крышку и вынуть буфер на одно деление шкалы. Затянуть болты моментом 8 Нм
3. Болт Тогх, 8 Нм
4. Шестигранная гайка, 23 Нм
5. Замок крышки багажника. Для снятия отсоединить тягу привода замка, отвернуть гайки и снять замок крышки багажника
6. Шестигранная гайка, 15 Нм. Доступна в области обшивки потолка только после демонтажа
7. Болт Тогх, 15 Нм
8. Петля крышки багажника. Отогнуть обшивку потолка рядом с шестигранной гайкой и отвернуть гайку. Отвернуть болты с шестигранной головкой
9. Болт с шестигранной головкой, 15 Нм
10. Шаровая цапфа, 10 Нм
11. Газовый упор. Упереть крышку. Небольшой отверткой приподнять стопорную скобу сверху и снизу, снять газовый упор с шаровой цапфы. Для установки достаточно вдавить в шаровую цапфу. Трубу газового упора подвесить со стороны кузова
12. Шаровая цапфа, 10 Нм
