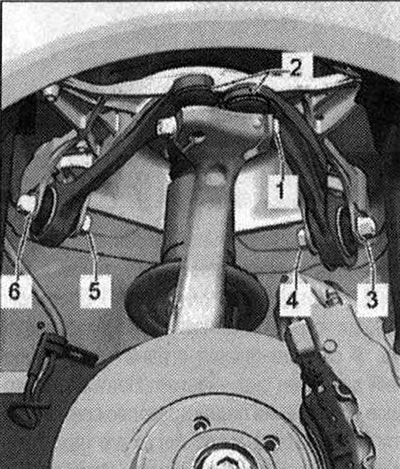

Зафіксаваць корпус ступічнага падшыпніка з дапамогай апоры -Т10149 - -1 - на пад'ёмніку сілавога агрэгата. Раз'яднаць балтавое злучэнне -1-. Выняць абодва пальца шарніраў верхніх рычагоў падвескі -2- з корпуса падшыпніка калодкі. Корпус падшыпніка калодкі апусціць не больш, чым гэта неабходна. Развальцоўка шлицов у корпусе падшыпніка ступицы з дапамогай зубіла і да т.п. не дапускаецца! Адкруціць гайкі -3- і -6-. Выняць ніты -4- і -5- і зняць верхні апорны рычаг падвескі.
Ўстаноўка
Ўстаноўка ў зваротным парадку. Пры гэтым трэба ўлічваць моманты зацяжкі. У сай-стужак-блокаў абмежаваны працоўны дыяпазон скручвання. Таму нітавыя злучэнні падвескі колаў варта зацягваць толькі тады, калі а/м знаходзіцца ў становішчы без нагрузкі або стандартным становішчы падвескі. Усталяваць верхні апорны рычаг падвескі і ўставіць ніты -4- і -5-.
Накруціць гайкі -3 - і -6 - і зацягнуць іх ад рукі. Уставіць абодва пальца шарніраў верхніх рычагоў -2- у корпус падшыпніка ступицы і ўставіць ніт -1-. Пры зацяжцы прыціснуць верхні рычаг як мага далей уніз! Зацягнуць балтавое злучэнне -1-. Падняць апору кола пры статычным становішчы падвескі на а/м з шрубавымі спружынамі. Пры зацягванні гаек -3- і -6- верхнія апорныя рычагі падвескі трэба падціскаць да ўнутранага боку а/м. Зацягнуць гайкі -3- і -6-. Зацягнуць кола. Неабходна адрэгуляваць куты ўсталёўкі колаў.
