Увага! Элементы рэгулявання нацяжэння трасоў прывада стаяначнага тормазу знаходзяцца перад ніжнімі рычагамі задняга маста. З прычыны аўтаматычнага рэгулявання тармазных механізмаў задніх колаў дадатковае рэгуляванне стаяначнага тормазу, як правіла, не патрабуецца. Яна неабходна толькі пры замене трасоў прывада стаяначнага тормазу, суппортаў ці тармазных дыскаў задніх колаў.
Зняцце

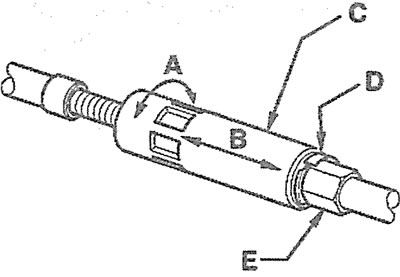

1. Прыслабце нацяжэнне адпаведнага троса стаяначнага тормазу, выканаўшы наступныя дзеянні на яго рэгулятары, які знаходзіцца перад ніжнім рычагом задняй падвескі (гл. ілюстрацыю):
- а) выміце стопарны элемент D;
- б) накруціце рэгулятар З да ўпора А, утрымліваючы гайку Е наканечніка задняга троса ключом на 13 мм ад проворачивания;
- в) сутыкуйце разам рэгулятар З па кірунку стрэлкі Ў, каб прыслабіць нацяжэнне троса.
12.1. Прыслабце нацяжэнне адпаведнага троса стаяначнага тормазу рэгулявальным механізмам

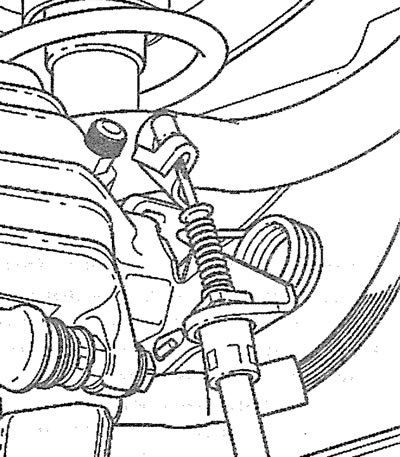

2. Адлучыце наканечнік троса стаяначнага тормазу ад рычага прывада на суппорце задняга тармазнога механізму (гл. ілюстрацыю).
12.2. Адлучыце наканечнік троса стаяначнага тормазу ад рычага прывада на суппорце задняга тармазнога механізму

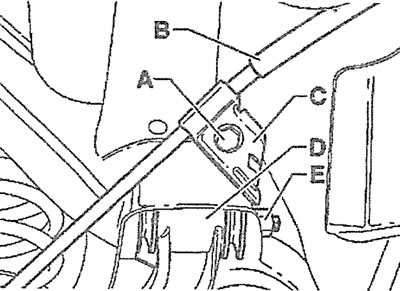

3. Выкруціце ніт А і вызваліце трос У з трымальніка С (гл. ілюстрацыю).
12.3. Выкруціце ніт А і вызваліце Ў трос з трымальніка З

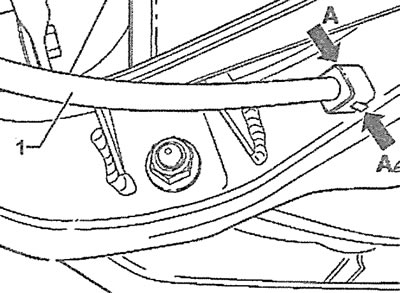

4. Сцісніце ланцужкі А і адлучыце трос 1 ад рычага падвескі (гл. ілюстрацыю).
12.4. Сцісніце ланцужкі А і адлучыце трос 1 ад рычага падвескі

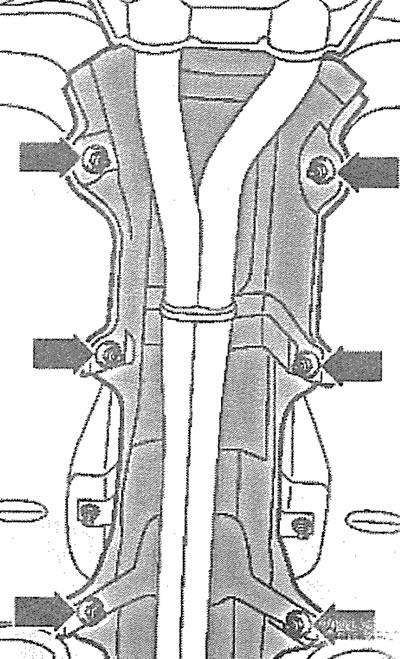

5. Выкруціце балты мацавання цеплаадбівальнага шчытка (гл. стрэлкі на ілюстрацыі).
12.5. Выкруціце балты мацавання цеплаадбівальнага шчытка (гл. стрэлкі)

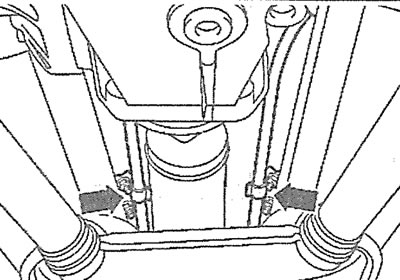

6. Адкруціце гайкі і вызваліце тросы стаяначнага тормазу ад трымальнікаў, расціснуўшы іх, наколькі гэта магчыма (гл. стрэлкі на ілюстрацыі).
12.6. Адкруціце гайкі і вызваліце тросы стаяначнага тормазу ад трымальнікаў, расціснуўшы іх, наколькі гэта магчыма (гл. стрэлкі)
7. Зніміце заднюю частку цэнтральнай кансолі.
8. Зніміце, калі маюцца, пластмасавыя элементы з ураўняльніка трасоў. Гэтыя элементы паўторна ўсталёўваць не трэба.

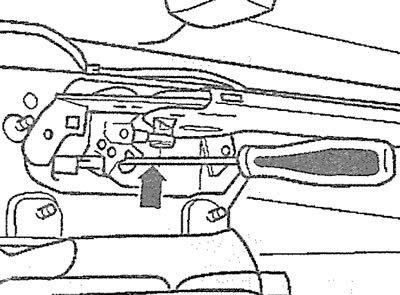

9. Застопарыце ўраўняльнік трасоў адвёрткай (гл. стрэлку на ілюстрацыі).
12.9. Застопарыце ўраўняльнік трасоў адвёрткай (гл. стрэлку)
10. Вызваліце наканечнік павадка троса з трымальніка, адціснуўшы яго адвёрткай (гл. ілюстрацыю). Вызваліце наканечнік ланцужка троса з трымальніка, адціснуўшы яго адвёрткай.
12.10. Застопарыце ўраўняльнік трасоў адвёрткай (гл. стрэлку)
11. Выцягніце трос.
Усталяванне
Усталёўка троса выконваецца ў паслядоўнасці, зваротнай зняццю.
