Внимание! Риск от изгаряне от гореща пара и гореща охлаждаща течност. Когато двигателят е горещ, охладителната система е под налягане. За да освободите излишното налягане, покрийте капачката на разширителния резервоар за охлаждащата течност с кърпа и внимателно я отворете. Закрепете всички връзки на маркуча със скоби от съответната серия. Стрелките, отбелязани върху краищата на тръбите и маркучите на охладителната система, трябва да са една срещу друга.

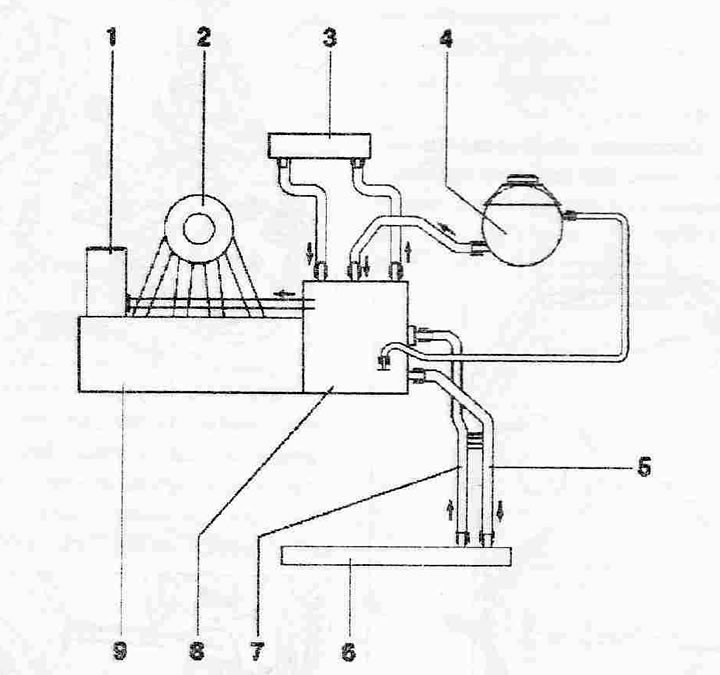

Схема за свързване на маркуча за охлаждащата течност:
1. Помпа за охлаждащата течност
2. всмукателен колектор
3. Топлообменник на нагревателя, след смяна източете стария и напълнете новия охладител
4. Разширителен съд с капачка
5. Маркуч за охлаждаща течност, горен
6. Радиатор. След смяната източете старата и напълнете новата охлаждаща течност
7. Маркуч за охлаждаща течност, долен
8. Корпус на термостата
9. Глава на цилиндъра към блока на цилиндъра, след смяна, източете старата и напълнете новата охлаждаща течност
