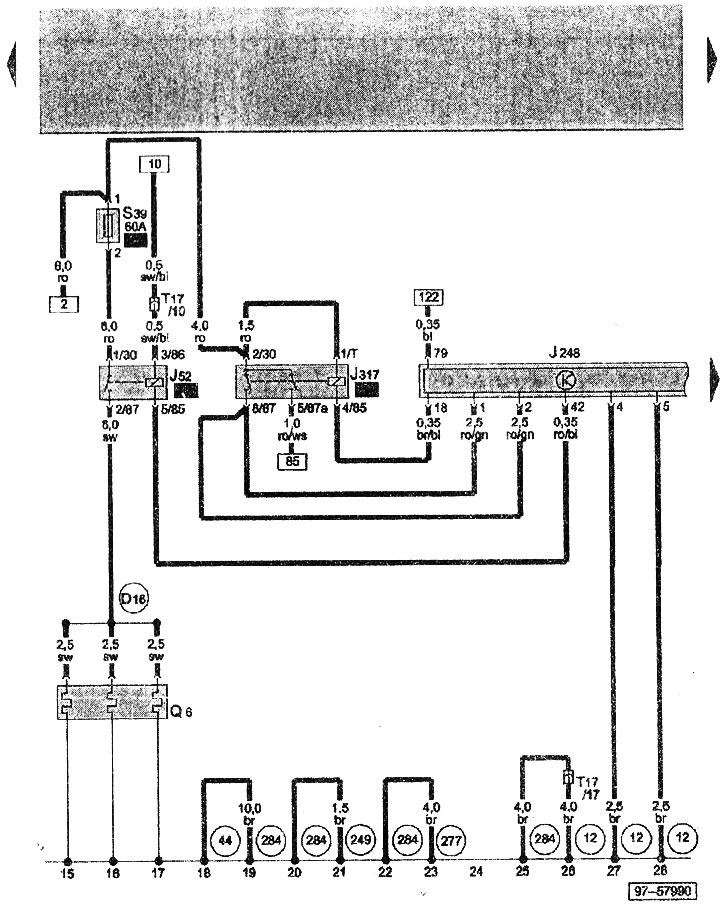

Схема на свързване на 1,4-литров AMF дизелов двигател
Символите, използвани в електрическите диаграми, са тук →
Символите, използвани в електрическите диаграми, са тук →

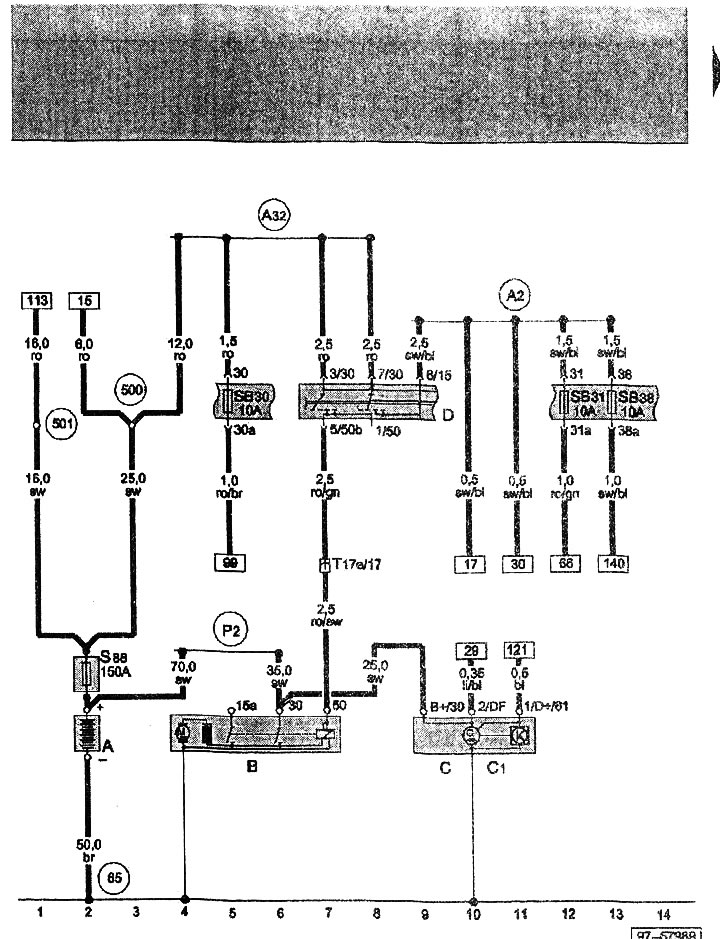

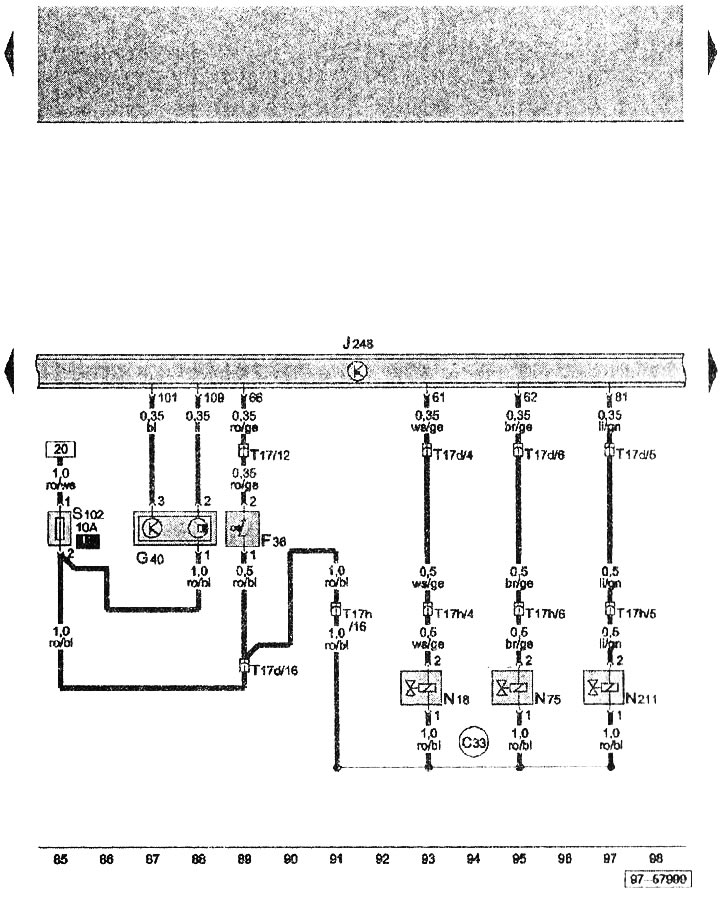

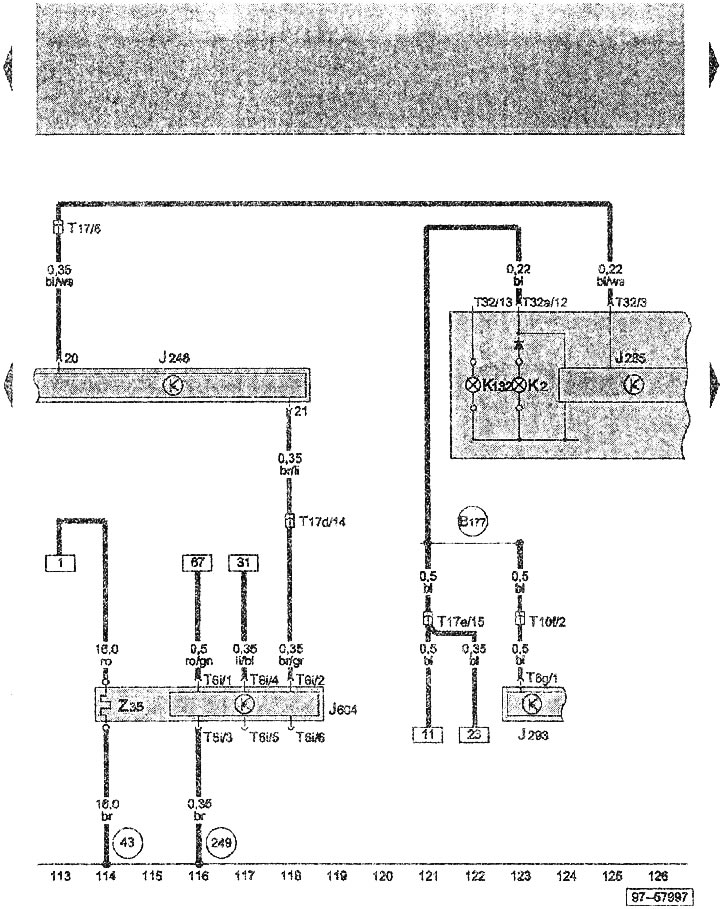

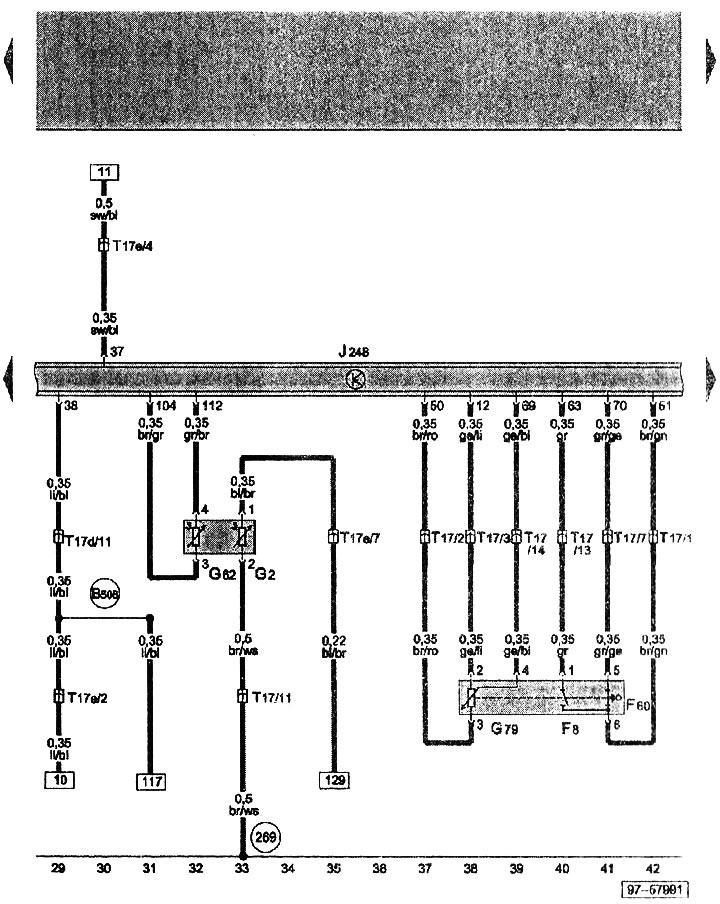

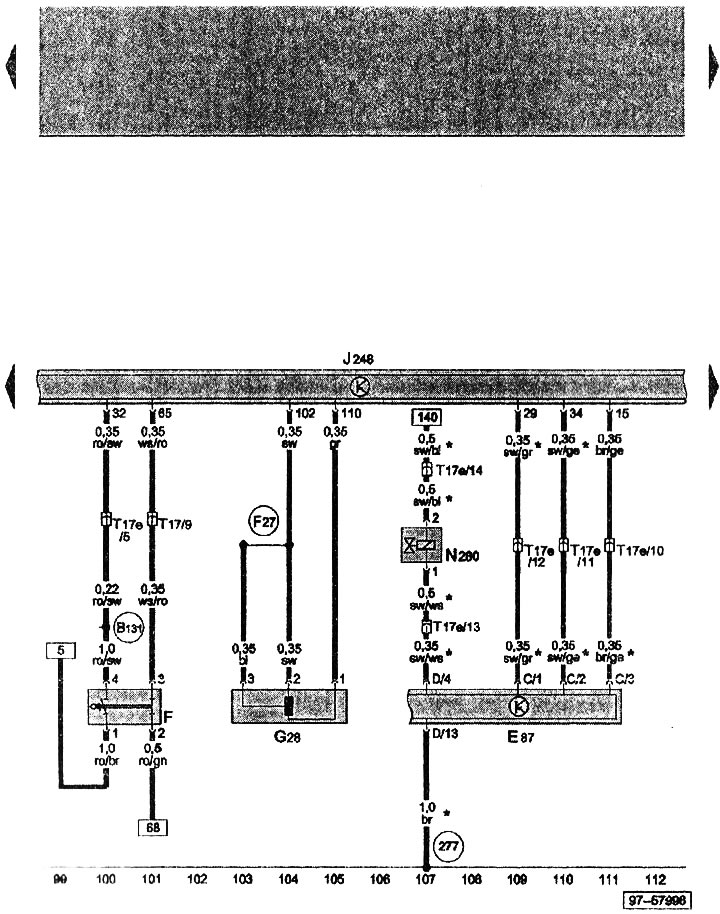

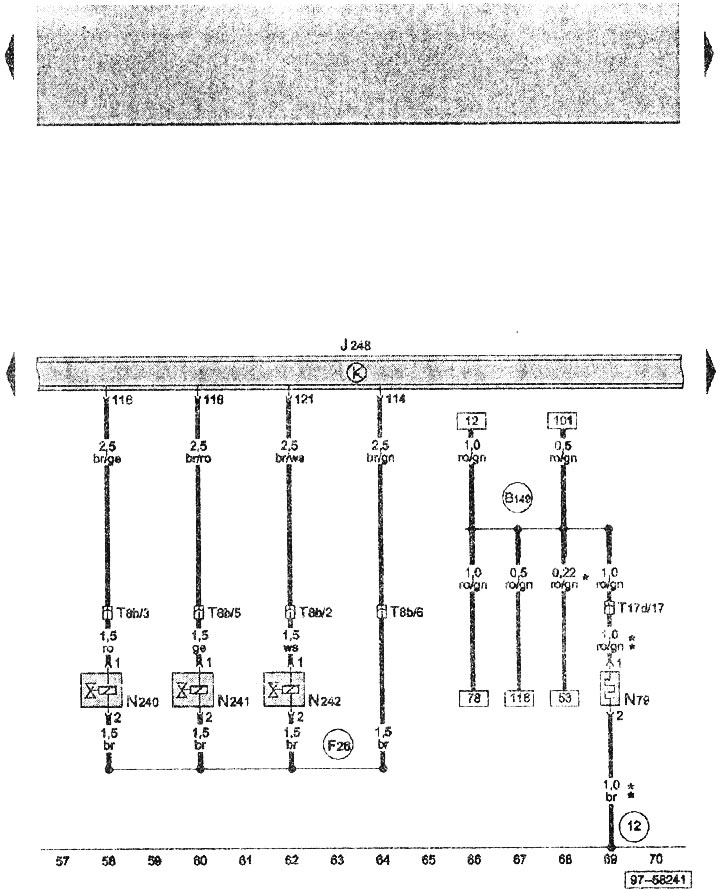

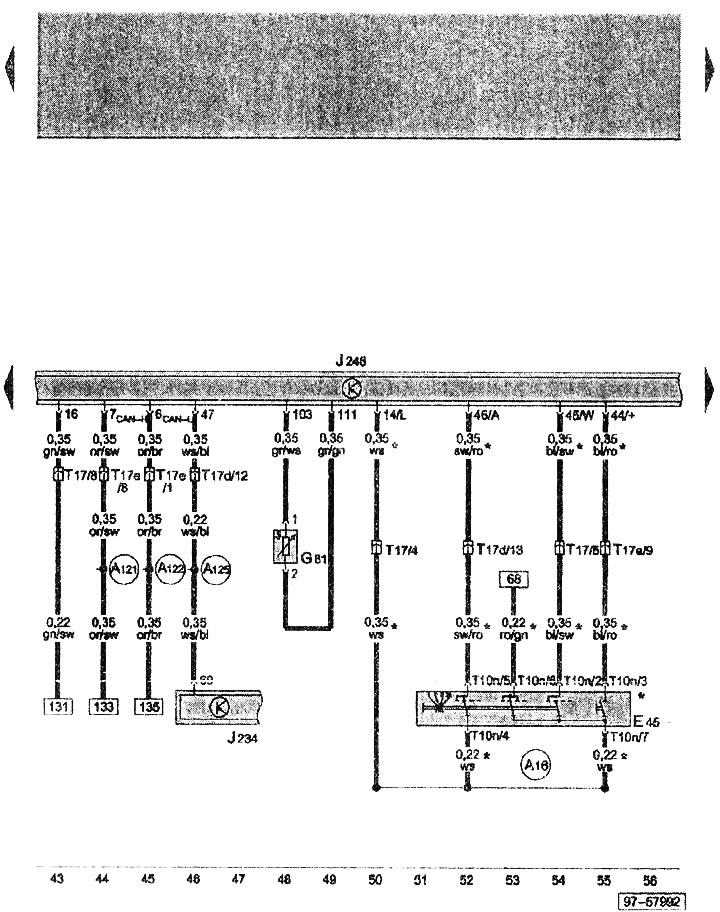

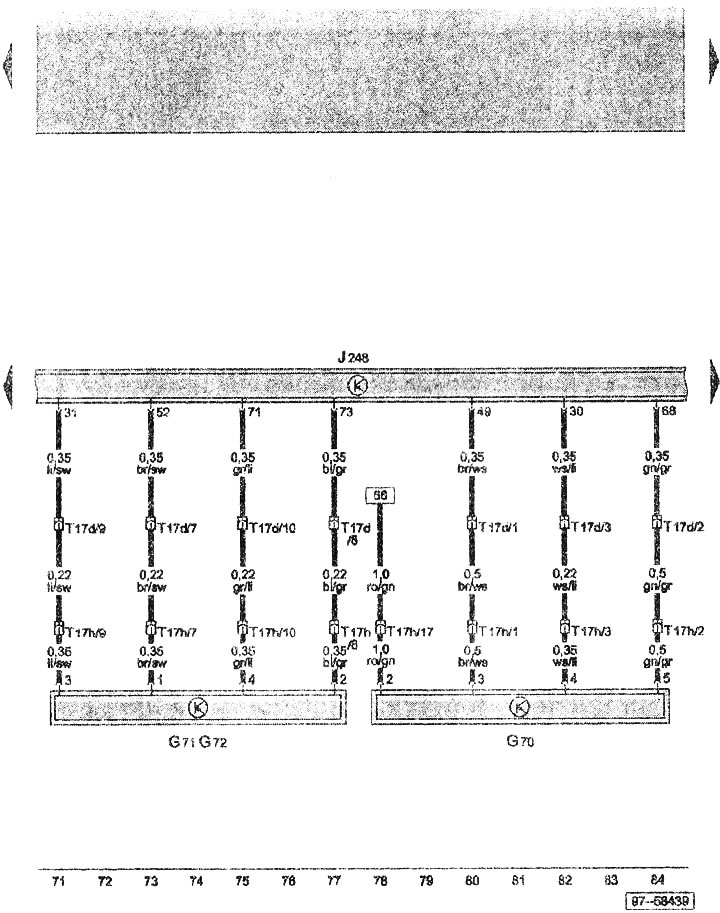

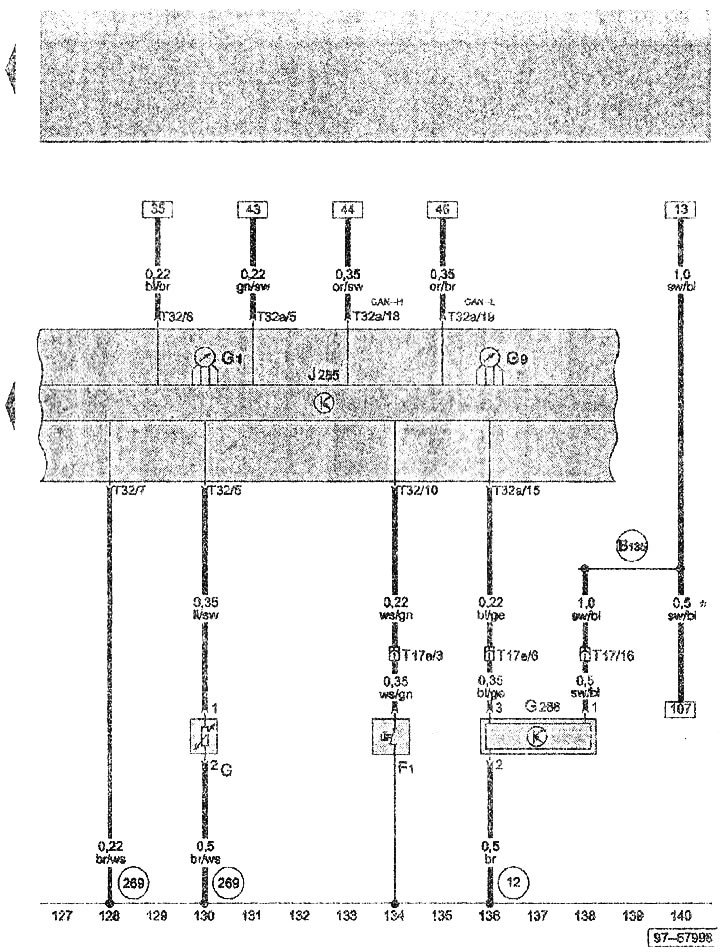

Схема на свързване на 1,4-литров AMF дизелов двигател (Audi A2)
Символите, използвани в електрическите диаграми, са тук →
