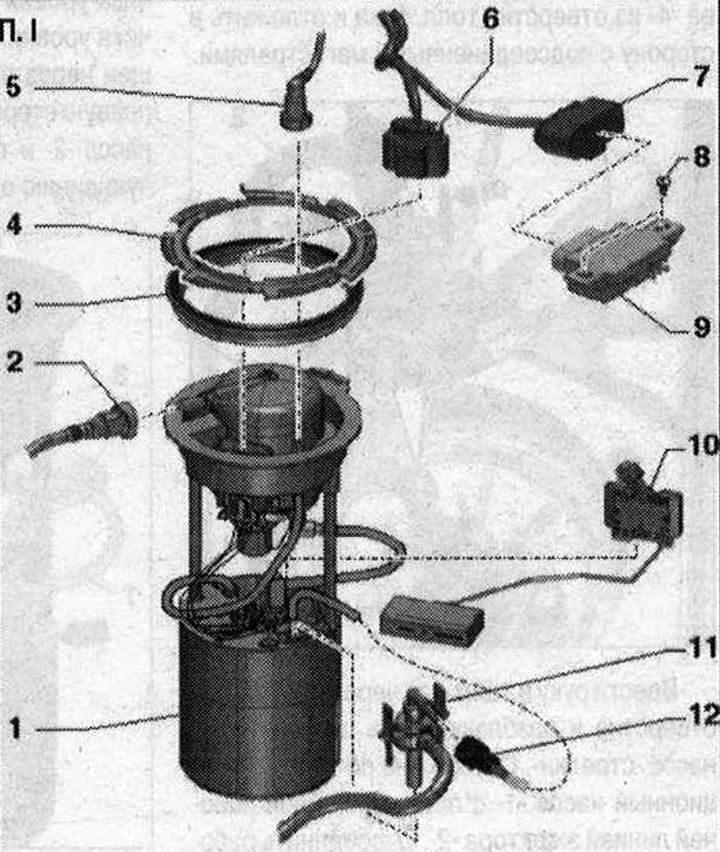

Модул за подаване на гориво и датчик за нивото на горивото. аз 1. Устройство за подаване на гориво с гориво. филтър във фланеца. След монтажа заредете автомобила с най-малко 5 литра гориво; 2. Горивопровод към двигателя. Не го огъвайте. За да изключите от фланеца, натиснете фиксатора на фитинга. Щипка за гориво. резервоар; 3. Уплътнителна яка. Сменете. Инсталирайте на сухо; 4. Задържащ пръстен. Затегнете до 110 N'M; 5. Горивопровод към дозиращата помпа при превозни средства с автономен нагревател. Не го огъвайте. За да изключите от фланеца, натиснете фиксатора на фитинга. Щипка за гориво. резервоар; 6. Ел. конектор за изпомпване на гориво помпа -G6- и датчик за ниво на гориво -G-; 7. Ел. съединител на блока за управление на горивото помпа -J538-; 8. Болт. 2,5 Nm; 9. Използвано гориво. помпа -J538-; 10. Датчик за ниво на гориво -G-; 11. Изтласкваща помпа; 12. Работеща магистрала. За да изключите, натиснете фиксатора на монтажа
