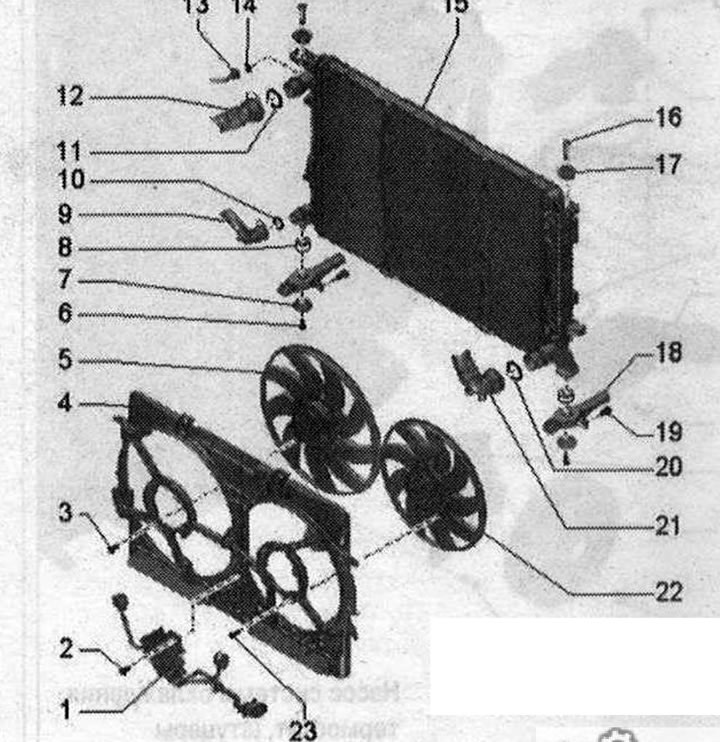

Радиатор и перка на радиатора 1. Употребявани вентилатори на радиатора -J293-. В зависимост от комплекта отделен или вграден в вентилатора на радиатора -V7-; 2. Болт. 4,5 N'M; 3/23. Болт. 5 Nm; 4. Рамка на ветрило; 5. Вентилатор на радиатора -V7-. В зависимост от специалния блок за управление на вентилатора -J293-; 6. Болт. 3,5 N'M; 7. Хастар; 8. Гумена опора за радиатор; 9. Маркуч за охлаждаща течност. За да премахнете, освободете скобата и я свържете към радиатора; 10/11. Тюлен пръстен, замяна; 12. Маркуч на охладителната система. За да премахнете, освободете скобата и я свържете към радиатора; 13. Маркуч на охладителната система към разширение. резервоар за охлаждаща течност; 14. Печат пръстен, замяна; 15. Радиатор. След смяна сменете охлаждащата течност; 16. Задържащ болт. Отключете с отвертка и извадете; 17. Гумен буфер; 18. Радиаторна конзола; 19. Болт; 20. Печат пръстен. Заменете; 21. Маркуч на охладителната система. За да премахнете, освободете скобата и я свържете към радиатора; 22. Вентилатор на радиатора 2 -V177-. В допълнение към блока за управление на вентилатора с мощност 400 W
Свържете маркуча за охлаждащата течност със съединителя
Отстранете старото уплътнение. пръстен -2- от маркуча за охлаждаща течност -3-. Навлажнете новото уплътнение. пръстен за охлаждаща течност и поставете в маркуча за охлаждаща течност. Поставете маркуча за охлаждаща течност върху тръбата за охлаждаща течност -1 -.
Премахване на рамката на вентилатора

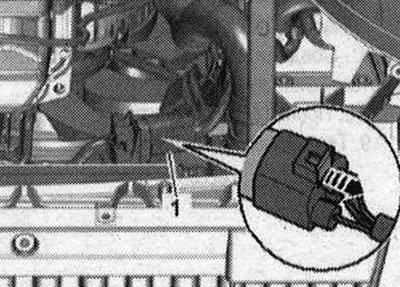

Свалете предната шумоизолация. Поставете тавата за сервизен кран -VAS 6208- под двигателя. Развийте пробката за източване -1 на свързващия фитинг и източете охлаждащата течност. -поз. 2- не се взема предвид. Преди да започнете работа в областта на рамката на вентилатора, изключете електрическата връзка. щепселни връзки. Изключете ел. Щепселна връзка -1- на вентилатора на радиатора, натиснете фиксиращия щифт назад -стрелка- и натиснете ключалката надолу.

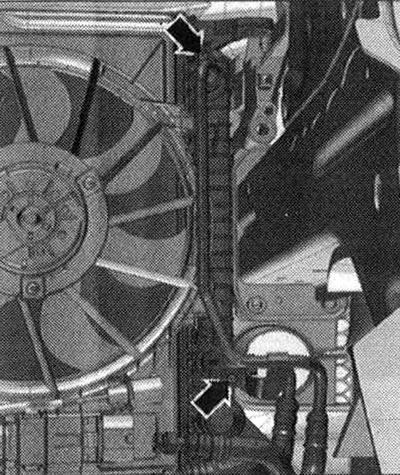

Освободете кабелния сноп. Монтирайте устройство за източване на масло под точката на разединяване. Развийте болтовете -стрелки- и разкачете ATF линиите от радиатора.

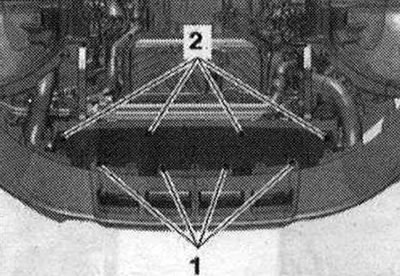

За да предотвратите изтичане на ATF масло, закрепете ATF тръбопроводите към страничната греда. Уплътнете отворените тръбопроводи и тръби с чисти запушалки от комплекта запушалки на двигателя -VAS 6122-. Развийте болтовете -1- и -2-, отстранете звукоизолационния екран на тапицерията на бронята към задната част.

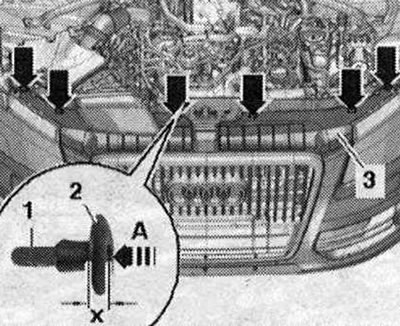

За да премахнете дистанционната скоба -стрелки-, внимателно натиснете затягащия щифт -1- с размер -x-, докато чуете звуково щракване в дистанционната скоба -стрелка A-. Размер -x-= 5 мм. Отстранете отключената дистанционна скоба -2- със затягащия щифт.

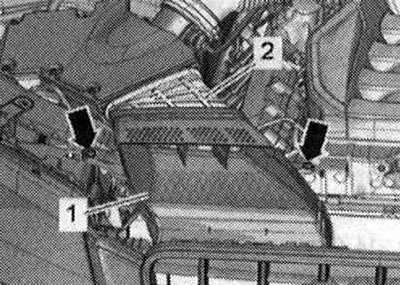

Развийте болтовете -стрелки-. Отстранете въздуховода -1 - от междинния фланец -2- на корпуса за въздух. филтър.

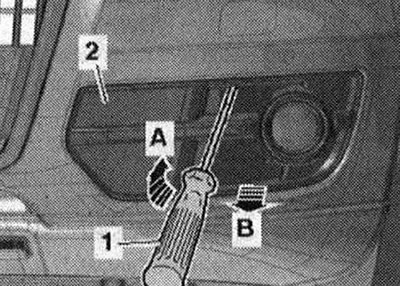

С помощта на отвертка -1 отключете ключалката -стрелка A-. Откачете решетката за всмукване на въздух -2- от тапицерията на бронята -стрелка B-. Повторете целия процес на извършване на работа от другата страна на превозното средство.

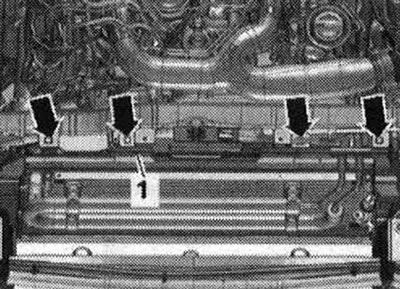

Откачете горния въздуховод -1-, като освободите закопчалките -стрелки-.

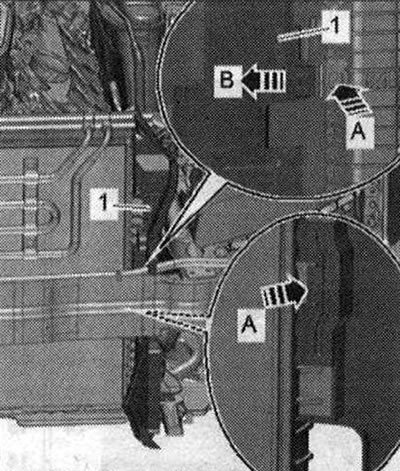

Отключете монтажните скоби -стрелки A- и наклонете въздуховода -1 наляво и надясно към центъра на превозното средство -стрелка B-.

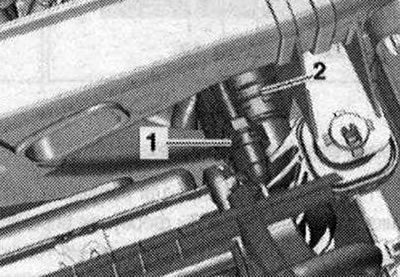

Отстранете свързващия елемент от радиатора, като освободите скобите -1- и -2-.

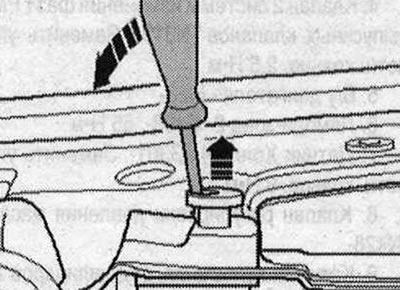

Разблокирайте двата монтажни болта на радиатора отдясно и отляво и ги издърпайте нагоре -стрелки-. Свалете радиатора отгоре към предната част.

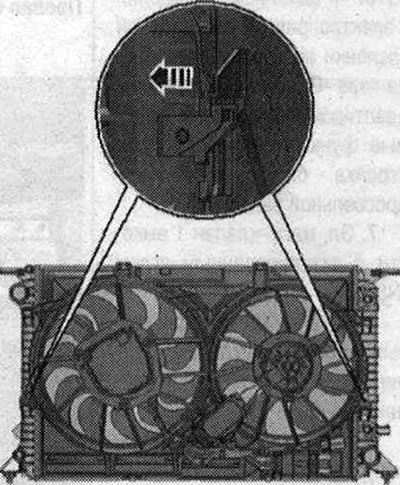

Едновременно натиснете фиксиращите зъбчета на рамката на вентилатора -стрелката- отдясно и отляво и извадете рамката на вентилатора от радиатора нагоре.
Инсталация
Монтаж в обратен ред, имайте предвид следното: монтирайте въздуховода на междинния фланец на корпуса за въздух. филтър. Монтирайте облицовката на рамката на радиатора и звукоизолиращия екран на облицовката на бронята. Завийте ATF линиите. Свържете маркуча за охлаждащата течност с помощта на съединител. Напълнете с охлаждаща течност. Проверка на нивото на ATF. Поставете звукоизолация.
