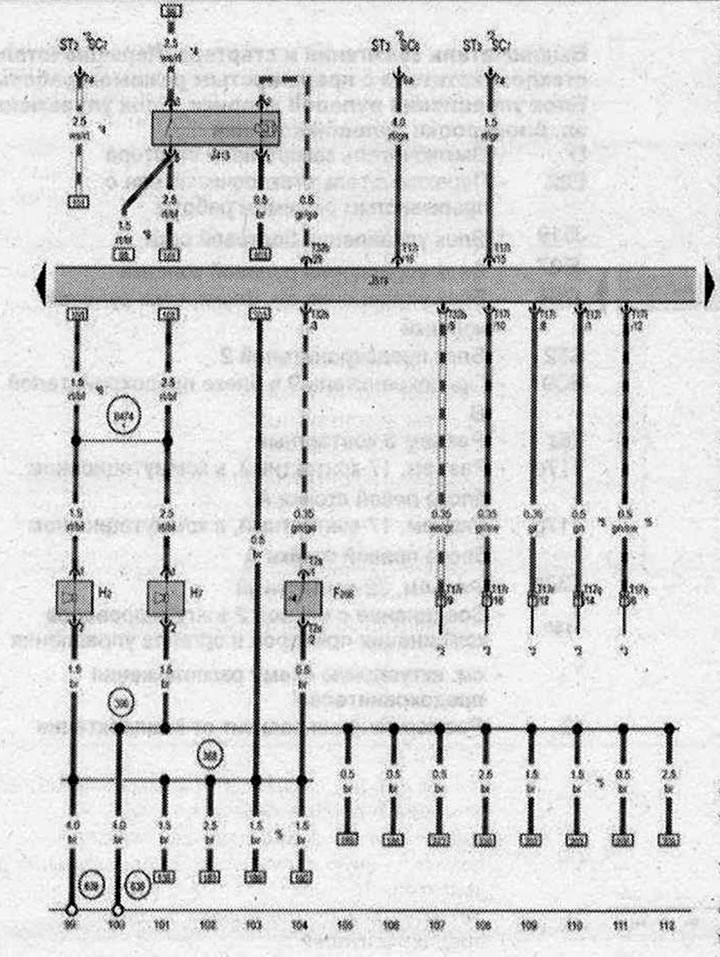

Краен превключвател на капака, Аларма за висок наклон, Аларма за нисък тон, Реле за клаксон F266 - Краен превключвател на капака
![](https://www.audimanual.ru/img/q/4334.jpg)
- H2 - Сигнал с висок тон
- H7 - Сигнал с нисък тон
- J413 - реле за клаксон
- J519 - Блок за управление на бордовото захранване
- ST2 - Кутия с предпазители 2
- ST3 - Кутия с предпазители 3
- SC6 - Предпазител 6 в блок за предпазители C
- SC7 - Предпазител 7 в блок за предпазители C
- T2S - Конектор, 2-пинов
- T17l - Конектор, 17-пинов
- T17q - Съединител, 17-пинов, в прекъсващ блок
- Т17r - Конектор, 17-пинов, в превключващия блок
- T32b - Конектор, 32-пинов
- 366 - Заземяване 1 в главния кабелен сноп
- 368 - Свързване към маса 3 в главния кабелен сноп
- 638 - Точка за заземяване на дясната А колона
- 639 - Точка за заземяване на лявата А-колона
- 8474 - Връзка 10 в главния кабелен сноп
- постепенно премахване
- *2 - виж текущата схема на предпазителя
- *3 - виж текущата електрическа схема на двигателя
- *4 - цветът на проводника зависи от конфигурацията
- *5 - Размерът на секцията зависи от конфигурацията
- *6 - постепенно изпълнение.
ws | бяло | sw | черен |
ro | червен | rt | червен |
br | кафяво | gn | зелено |
bl | син | gr | сиво |
li | люляк | vi | люляк |
ge | жълто | or | оранжево |
rs | розово |
