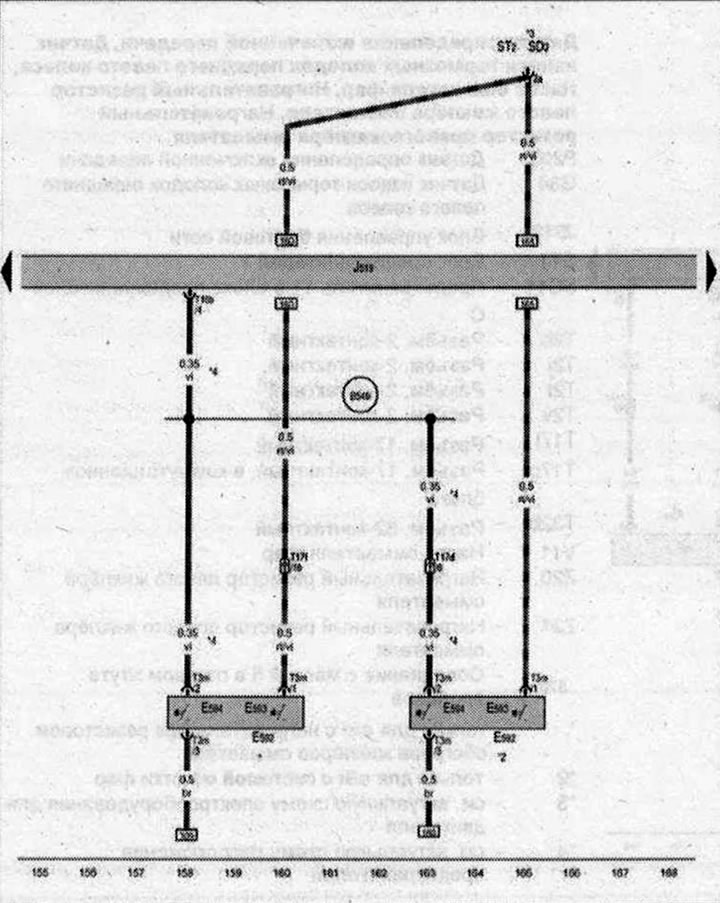

Блок за превключване на профила на задвижване
![](https://www.audimanual.ru/img/q/4338.jpg)
- E592 - Блок за превключване на профила на режим на шофиране
- E593 - Ключ 1 в блока за превключване на профила на режим на шофиране
- E594 - Ключ 2 в блока за превключване на профила на режим на шофиране
- J519 - Блок за управление на бордовото захранване
- SD2 - Предпазител 2 в блок за предпазители D
- ST2 - Кутия с предпазители 2
- ТЗm - Конектор, 3-пинов
- Т16b - Конектор, 16-пинов
- T17d - Съединител, 17-пинов, в лява съединителна кутия на A-колона
- T17f - Конектор, 17-пинов, в дясната превключвателна кутия на A-колона
- B549 - Връзка 2 (LIN шина) в главния кабелен сноп
- * - само за автомобили без навигационна система
- *2 - само за автомобили с навигационна система
- *3 - вижте текущата схема на разположение на предпазителя
- *4 - цветът на проводника зависи от конфигурацията
ws | бяло | sw | черен |
ro | червен | rt | червен |
br | кафяво | gn | зелено |
bl | син | gr | сиво |
li | люляк | vi | люляк |
ge | жълто | or | оранжево |
rs | розово |
