![](https://www.audimanual.ru/img/q/4101.jpg)

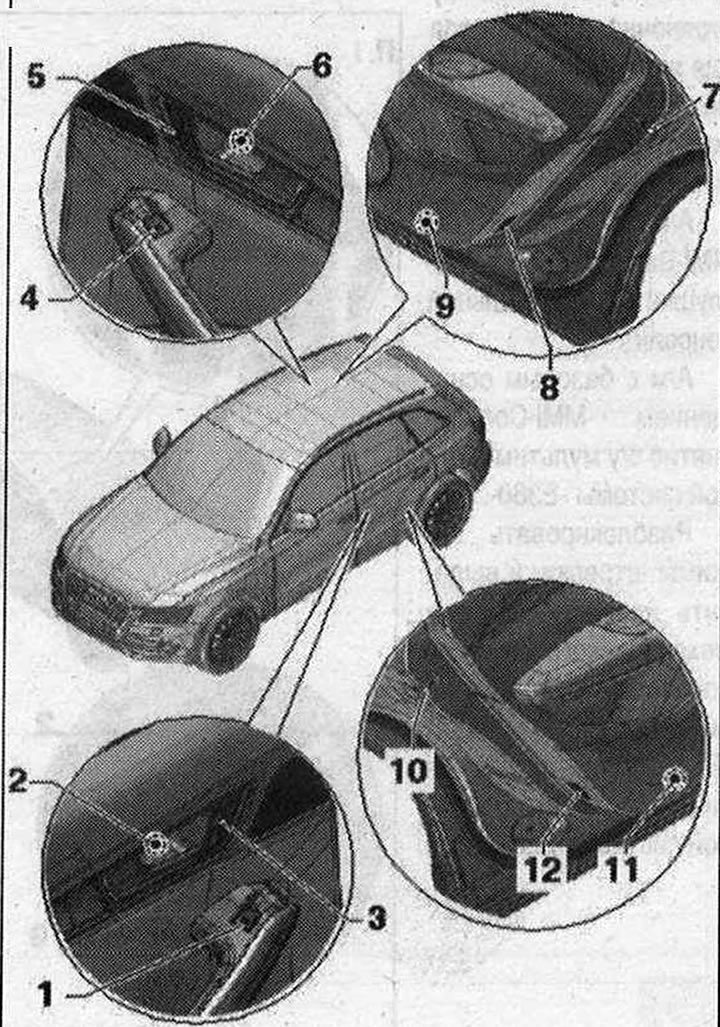

I 1. Превключвател за заден ляв електрически прозорец -E52-; 2. Светлина задна дясна врата -L110-; 3. Ключ за вътрешно заключване на задна лява врата -E273-; 4. Бутон за ел.стъкла на задна дясна врата -E54-; 5. Ключ за вътрешно заключване на задната дясна врата -E274-; 6. Лампа за отваряне на задна дясна врата -L111-; 7. Крайният изключвател на задната дясна врата -F11 е вграден в ключалката на вратата. Ако е дефектен, не може да бъде заменен отделно; 8. Сигнална лампа в задна дясна врата -W38-. 12 V, 3 W; 9. Осветление на прага на задната дясна врата -W34-. 12 V, 3 W; 10. Крайният изключвател на задната лява врата -F10- е вграден в ключалката на вратата. Ако има неизправност, ключалката на вратата не може да се смени отделно; 11. Заден ляв праг -W33-. 12 V, 3 W; 12. Сигнална лампа в задна лява врата -W37-. 12 V, 3 W
Премахване на превключватели за електрически стъкла -E52-/-E54-

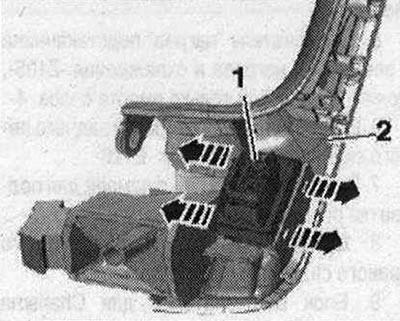

Изключете запалването. Свалете подлакътника. Внимателно освободете ключалките -стрелки- с помощта на малка отвертка. Натиснете превключвателя на електрическия прозорец -1 - от гнездото на превключвателя -2-.
![](https://www.audimanual.ru/img/q/4102.jpg)
Инсталация
Монтаж в обратен ред: натиснете превключвателя на електрическия прозорец, докато щракне на място. Монтирайте подлакътника.
Премахване на ключа за заключване на задната врата от купето -E273-/-E274- (център, ключове за заключване)

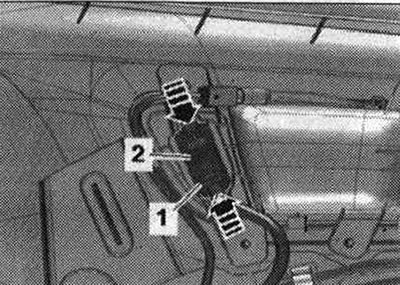

Изключете запалването. Свалете тапицерията на задната врата. Прекъснете връзката с имейл щепселна връзка -1-. Отключете ключалките -стрелки- и извадете вътрешния ключ за заключване на вратата -2- от тапицерията на вратата.
![](https://www.audimanual.ru/img/q/4103.jpg)
Инсталация
Монтаж в обратен ред: поставете вътрешния заключващ превключвател в стойката, като се уверите, че се заключва на място. Монтирайте тапицерията на задната врата.
Премахване на крушка за осветление на вратата-L11O-/-L111-

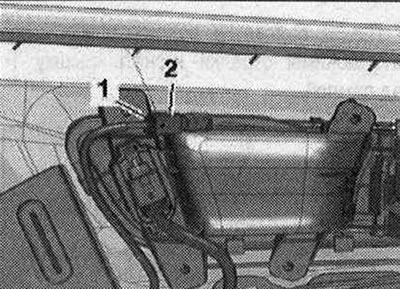

Изключете запалването. Свалете тапицерията на задната врата. Прекъснете връзката с имейл щепселна връзка -1-. Завъртете фасунгата на крушката -2- наляво и я извадете през дръжката за освобождаване на вратата.
![](https://www.audimanual.ru/img/q/4104.jpg)
Инсталация
Монтаж в обратен ред: поставете лампата на вратата в отвора и я щракнете на място. Монтирайте тапицерията на задната врата.
Премахване на крайни изключватели на врата -F10-/-F11-
Крайният изключвател на вратата се намира в ключалката на вратата и не може да бъде сменен отделно в случай на неизправност.
Премахване на лампата на прага на задната врата -W33-/-W34- и предупредителната светлина на задната врата -W37-/-W38-
Изключете запалването. Натиснете задържащото ухо -1- с плоска отвертка и отстранете с помощта на лост лампата за осветяване на бутона за заключване на вратата или съответно лампата за осветяване на прага -2-. Прекъснете връзката с имейл щепселна връзка -3-.
![](https://www.audimanual.ru/img/q/4105.jpg)

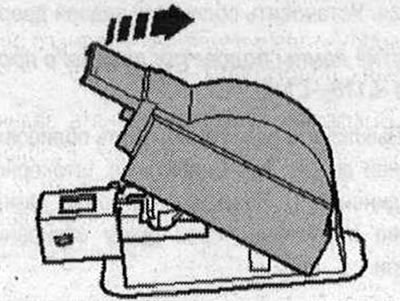

Предупредителна лампа на вратата: Внимателно извадете капака над лампата -стрелка-.
![](https://www.audimanual.ru/img/q/4106.jpg)
Лампа за осветяване на прага: Отключете скобите -стрелки- и свалете капака -1 -над лампата.
![](https://www.audimanual.ru/img/q/4107.jpg)

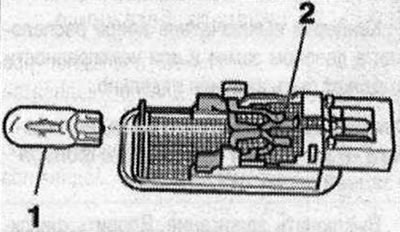

Извадете крушката -1- от обратната страна на сигналната лампа на вратата и/или лампата на прага от гнездото -2-.
![](https://www.audimanual.ru/img/q/4108.jpg)
Инсталация
Монтаж в обратен ред: поставете капака на предупредителната лампа на вратата и/или лампата на прага. Поставете сигналната лампа на вратата и/или лампата на прага в отвора и щракнете на място от другата страна.
