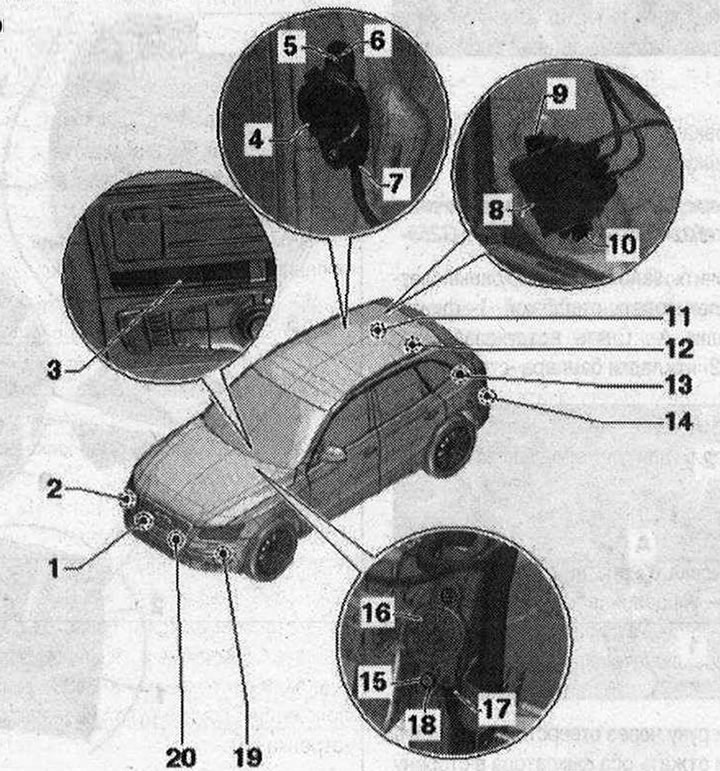

Асистент за паркиране 1. Преден десен централен датчик -G253- в решетката на радиатора; 2. Преден десен датчик -G252- в облицовката на предната броня; 3. Бутон за помощ при паркиране -E266- (само с 8-канален асистент за паркиране); 4. Заден предупредителен зумер -H15- на задната дясна D-колона; 5/15. Болт; 6. Дистанционна скоба; 7. Електрическа връзка; 8. Използван помощник за паркиране -J446- в багажника отзад вдясно под страничната облицовка; 9/10. Винт. 3 Nm; 11. Заден десен датчик -G206- в тапицерията на задната броня; 12. Заден десен централен датчик -G205- в тапицерията на задната броня; 13. Заден ляв среден сензор -G204-в тапицерията на задната броня; 14. Заден ляв датчик -G203- в тапицерията на задната броня; 16. Предупредителна светлина за помощ при паркиране -H22- (само с 8-канален асистент за паркиране) на скобата на предния контролен панел зад отделението за съхранение от страната на водача; 17. Електрическа връзка; 18. Дистанционна скоба; 19. Преден ляв датчик -G255- в тапицерията на предната броня; 20. Преден ляв централен сензор -G254- в решетката на радиатора
Премахване на използвана помощ за паркиране -J446-

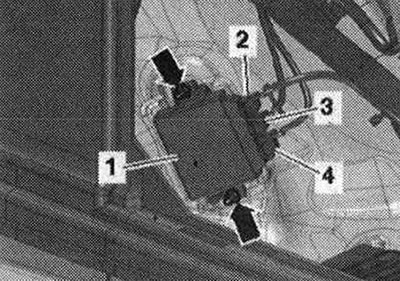

При смяна на използван изберете в режим "Насочвано отстраняване на неизправности" или "Подчинени функции" функция "Замяна" съответния употребяван. Изберете функция или път: Марка на превозното средство - Буква на двигателя -10 Помощ при паркиране J446 - J446 - Подмяна на използвана помощ при паркиране. Следвайте допълнителни инструкции на диагностичния дисплей. тестер. Изключете запалването. Отворете капака на страничната тапицерия на багажника отдясно. Прекъснете връзката с имейл щепселни връзки -2...4-. Развийте гайките -стрелки-. Свалете блока за управление на паркинга -J446- -поз. 1-,
![](https://www.audimanual.ru/img/q/4067.jpg)
Инсталация
Монтаж в обратен ред: Следвайте по-нататъшните инструкции на дисплея на тестера с нов блок за управление на паркинг помощник -J446-.
Премахване на предупредителния сигнал за помощ при паркиране -H22-. 8-канален асистент за паркиране

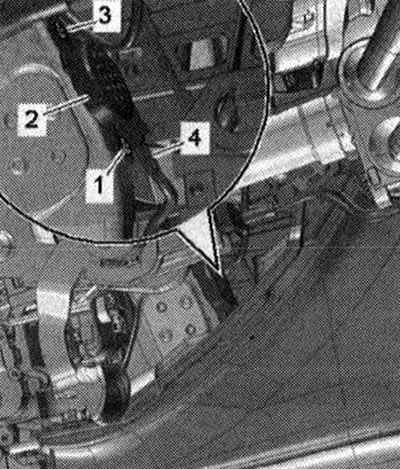

Изключете запалването. Свалете капака на предния панел от страната на водача. Отстранете болтовете -1- и -3-. Свалете предупредителния зумер на предния помощник за паркиране -H22- -арт. 2- с дистанционни скоби. Прекъснете връзката с имейл щепселна връзка -4-.
![](https://www.audimanual.ru/img/q/4068.jpg)
Инсталация
Монтаж в обратен ред: монтирайте капака на предния панел от страната на водача.
Премахване на предупредителен зумер за помощ при паркиране отзад -H15-

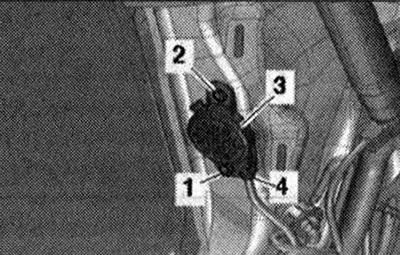

Изключете запалването. Отстранете облицовката на колоната D. Отстранете болтовете -1- и -2-. Свалете предупредителния зумер на предния помощник за паркиране -H22-елемент. 3- с дистанционни скоби. Прекъснете връзката с имейл щепселна връзка -4-.
![](https://www.audimanual.ru/img/q/4069.jpg)
Инсталация
Монтаж в обратен ред: монтирайте тапицерията на D-колона.
Премахване на предни сензори за помощ при паркиране G252-/-G253-/-G254-/-G255-

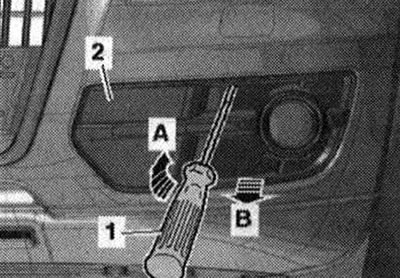

Изключете запалването. Външен сензор: използвайте отвертка -1-, за да отключите ключалката -стрелка A-. Свалете решетката за всмукване на въздух -2- за облицовката на бронята -стрелка B-.
![](https://www.audimanual.ru/img/q/4070.jpg)

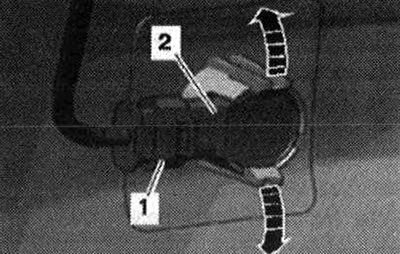

Пъхнете ръката си през отвора в тапицерията на бронята и натиснете двете щипки в посока -стрелки-, като в същото време натискате сензора -2- отвън навътре.
Изключете ел. щепселна връзка -1 - на датчика.
![](https://www.audimanual.ru/img/q/4071.jpg)

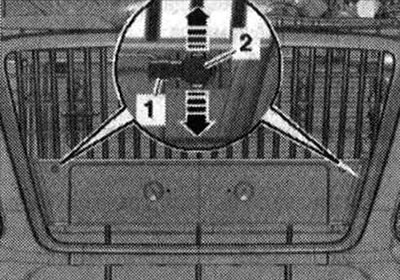

Вътрешен сензор: Свалете тапицерията на предната броня. Преместете двете скоби настрани -стрелки- и в същото време натиснете сензора -2- отвън навътре. Изключете ел. щепселна връзка -1- на сензора.
![](https://www.audimanual.ru/img/q/4072.jpg)
Инсталация
Инсталирайте в обратен ред. В този случай вътрешният сензор: монтирайте тапицерията на предната броня.
Премахване на задни сензори за помощ при паркиране -G203-/-G204-/-G205-/-G206-
Изключете запалването.

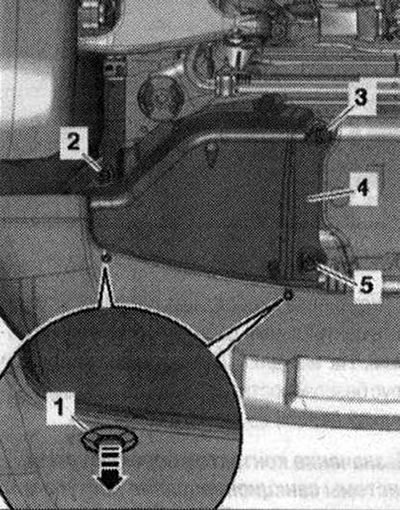

Дясната страна на колата. автомобили с 4-цил. двигател: Свалете затягащия щифт -стрелка- и свалете затягащия щифт -1-. Развийте гайките -2, 3, 5-. Отстранете аеродинамичната облицовка на задната долна част -4-.
![](https://www.audimanual.ru/img/q/4073.jpg)
Това е всичко: поставете ръката си под тапицерията на бронята. Преместете двете скоби настрани -стрелки- и в същото време натиснете сензора -2- отвън навътре. Изключете ел. щепселна връзка -1- на сензора.
Инсталация
Инсталирайте в обратен ред. В този случай дясната страна на автомобила е автомобил с 4-цил. двигател: монтирайте задната аеродинамична подплата.
