![](https://www.audimanual.ru/img/q/4305.jpg)

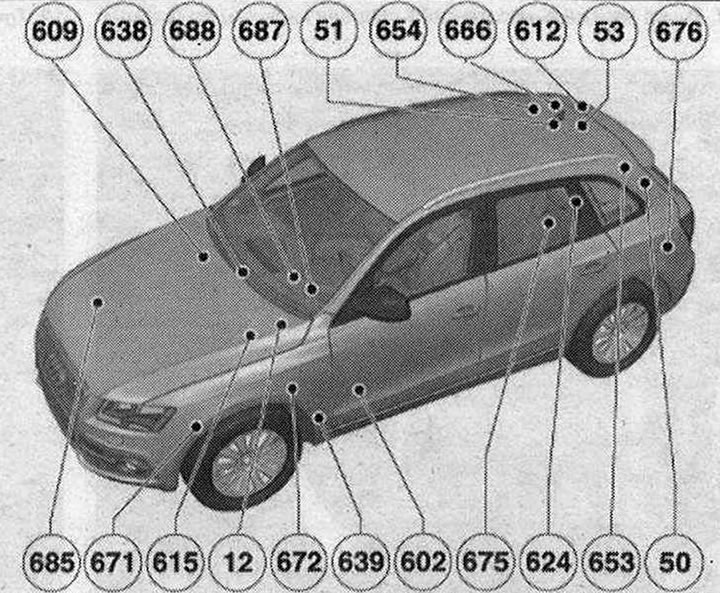

Точки за заземяване
- 609. Точка за заземяване вдясно в дренажната кутия
- 638. Точка за заземяване на дясната А-колона
- 688. Точка на свързване към земя 2 на централния тунел
- 687. Точка на свързване към земя 1 на централния тунел.
- 51. Точка за заземяване в багажника отдясно
- 654. Точка за заземяване на дясната D колона
- 666. Точка за заземяване на покрива, отзад вдясно
- 612. Точка за заземяване в центъра на капака на багажника
- 53. Точка за заземяване в капака на багажника отдясно
- 676. Точка на контакт със земя 2 в багажника отляво
- 50. Точка за контакт със земята в багажника отляво
- 653. Точка за заземяване на лявата D-колона
- 624. Земен контакт до стартерната батерия
- 675. Точка за заземяване 2, точно в багажника
- 602. Точка за заземяване в зоната на краката, вляво
- 639. Точка за заземяване на лявата А-колона
- 672. Точка на свързване със заземяване 2 отпред на левия страничен елемент
- 12. Точка за заземяване към двигателя. отделение вляво.
- 615. Точка за заземяване отляво на стойката на амортисьора
- 671. Точка на свързване със заземяване 1 отпред на левия страничен елемент
- 685. Точка на свързване със заземяване 1 отпред на десния страничен елемент

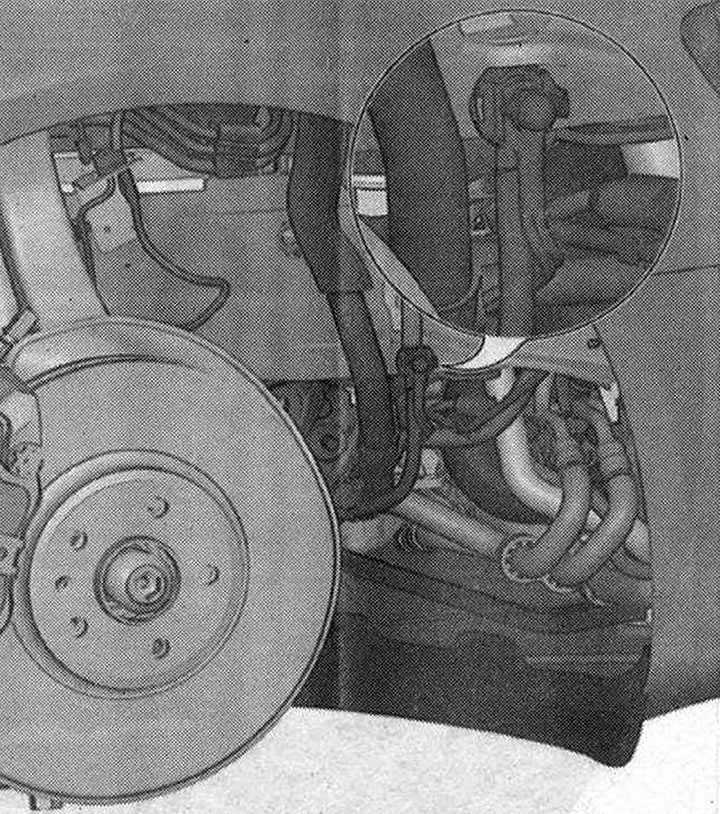

685. Точка на свързване със заземяване 1 отпред на десния страничен елемент
![](https://www.audimanual.ru/img/q/4306.jpg)
Място на монтаж: На предната дясна странична греда, зад обшивката на калника.
Момент на затягане: 20 Nm.

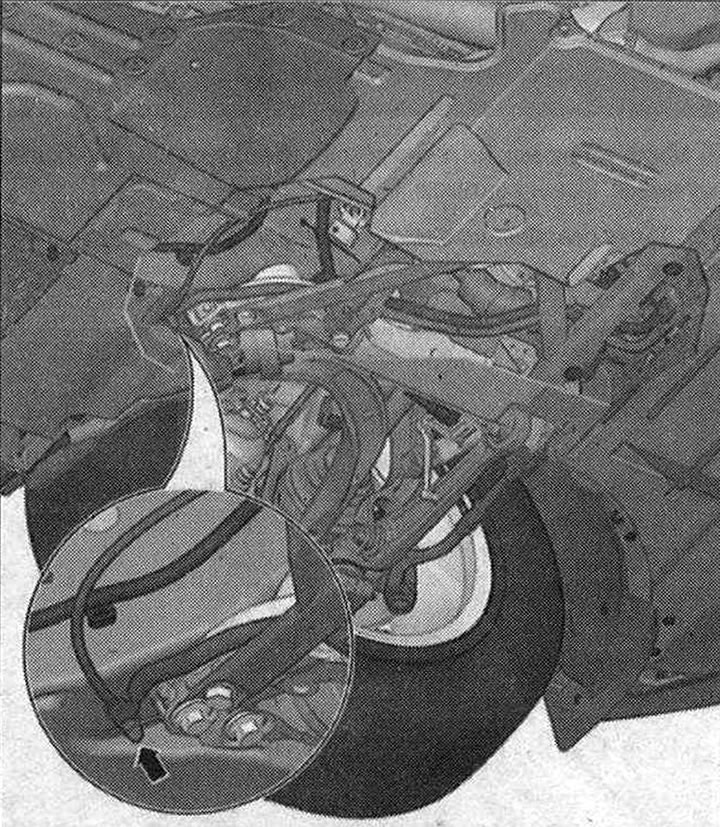

672. Точка на свързване към маса 2 отпред на левия страничен елемент -стрелка-
![](https://www.audimanual.ru/img/q/4307.jpg)
Място на монтаж: Отпред от долната лява греда. Момент на затягане: 20 Nm.

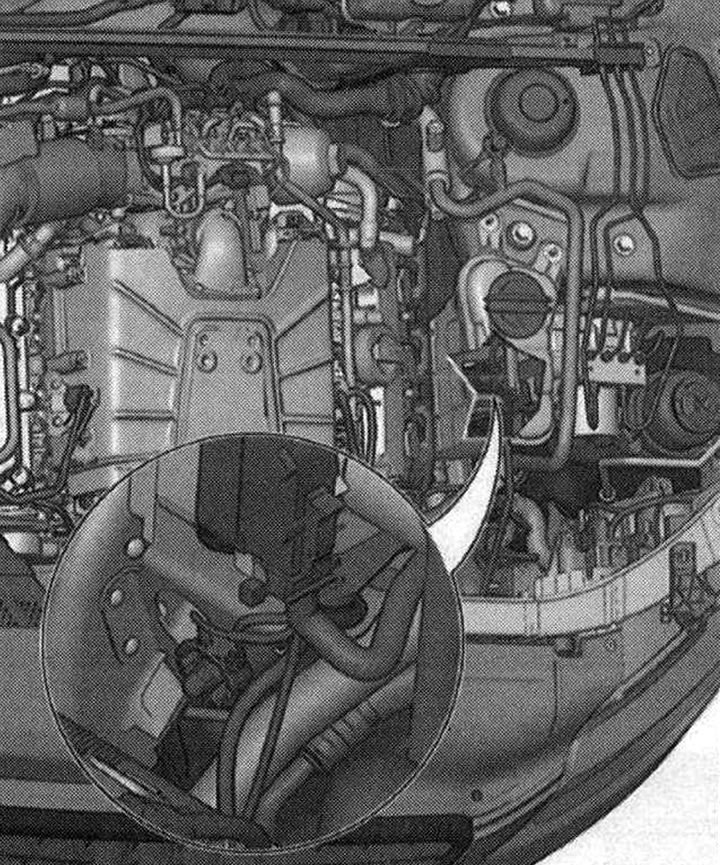

671. Точка на свързване със заземяване 1 отпред на левия страничен елемент
![](https://www.audimanual.ru/img/q/4308.jpg)
Място на монтаж: На страничната греда до предната лява арка на колелото. Момент на затягане: 9 Nm.

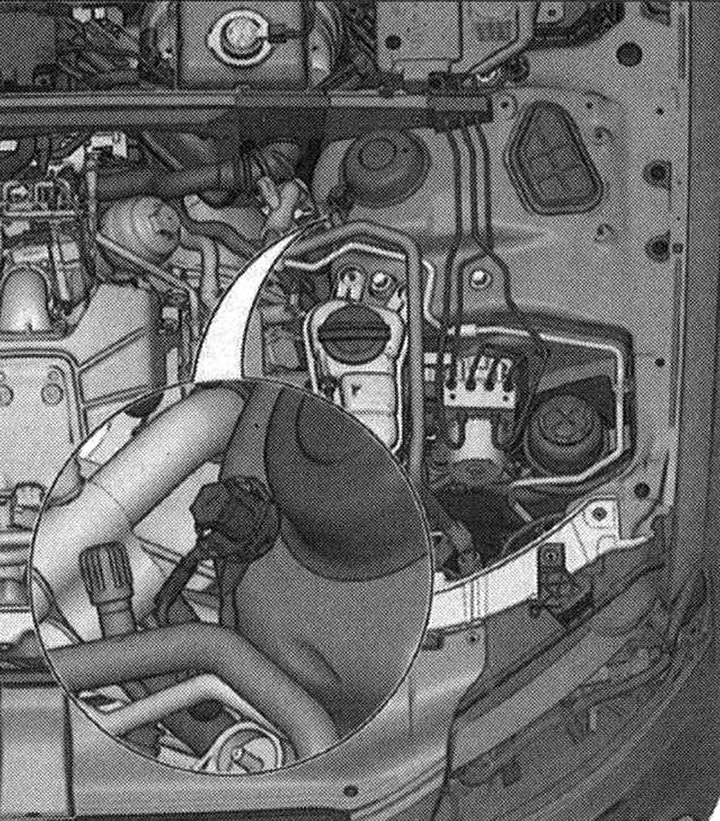

615. Точка за заземяване отляво на стойката на амортисьора
![](https://www.audimanual.ru/img/q/4309.jpg)
Място за монтаж: На преден ляв амортисьор. 1 момент на затягане: 9 Nm.

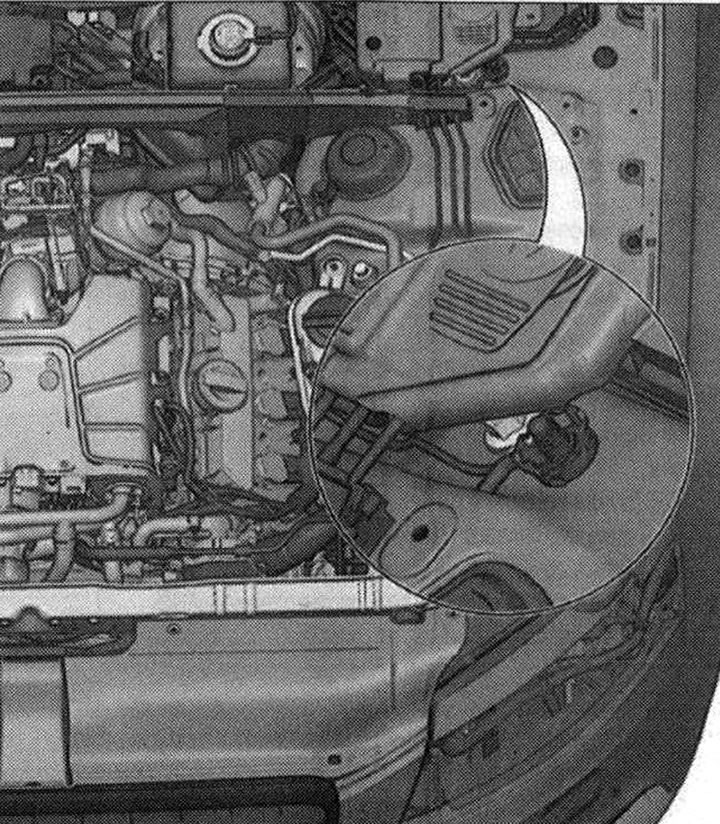

12. Точка за заземяване към двигателя. отделение вляво.
![](https://www.audimanual.ru/img/q/4310.jpg)
Място на монтаж: Между амортисьорната стойка и нагнетателната камера отпред вляво. Момент на затягане: 9 Nm.
609. Точка за заземяване вдясно в дренажната кутия
![](https://www.audimanual.ru/img/q/4311.jpg)
Място за монтаж: В дренажната кутия. Момент на затягане: 9 Nm.

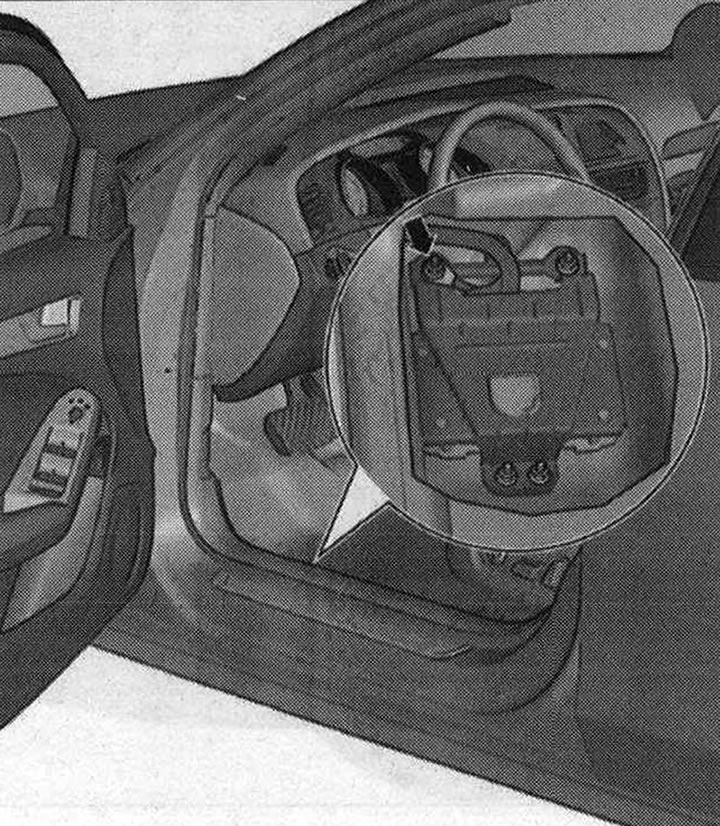

602. Точка на заземяване в пространството за крака вляво -стрелка-.
![](https://www.audimanual.ru/img/q/4312.jpg)
Място на монтаж: Под постелката в пространството за краката от страната на водача.

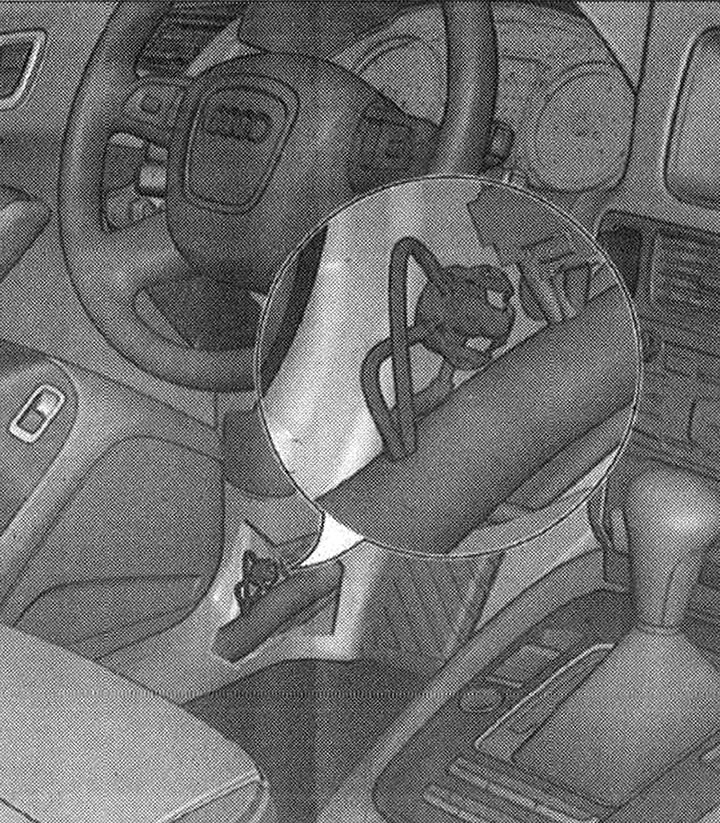

639. Точка за заземяване на лявата А-колона
![](https://www.audimanual.ru/img/q/4313.jpg)
Място на монтаж: Зад тапицерията на А-колоната отляво, отдолу. Момент на затягане: 9 Nm.

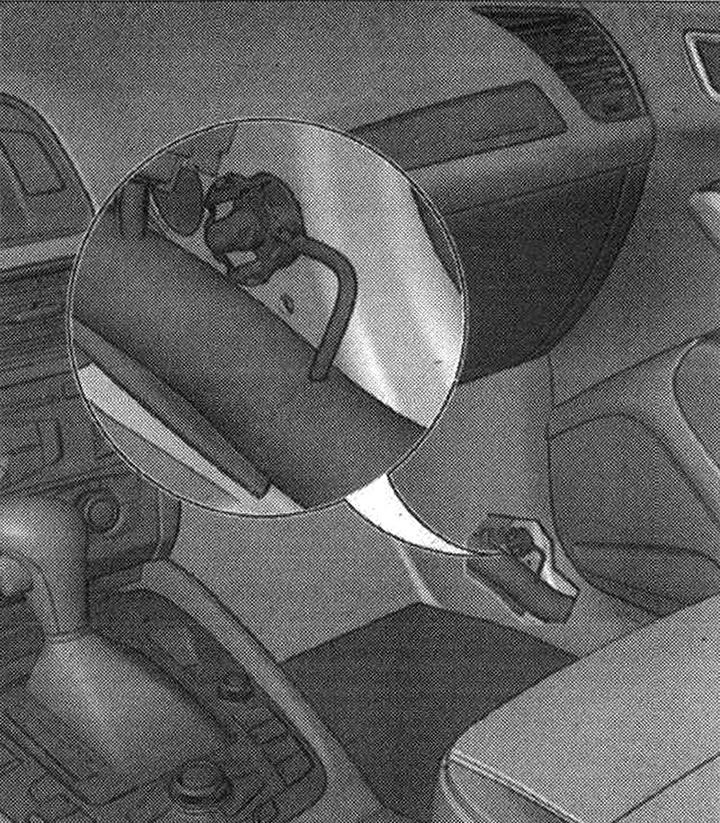

638. Точка за заземяване на дясната А-колона
![](https://www.audimanual.ru/img/q/4314.jpg)
Място на монтаж: Зад облицовката на А-колоната отдясно, отдолу. Момент на затягане: 9 Nm.

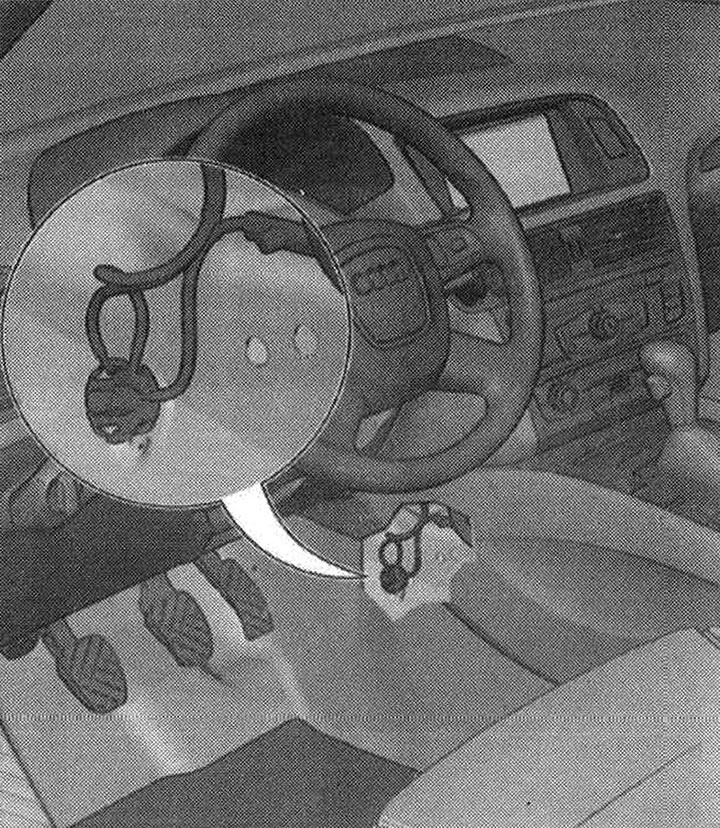

687. Точка на свързване към земя 1 на централния тунел
![](https://www.audimanual.ru/img/q/4315.jpg)
Място на монтаж: От лявата страна на центъра, тунел. Момент на затягане: 9 Nm.

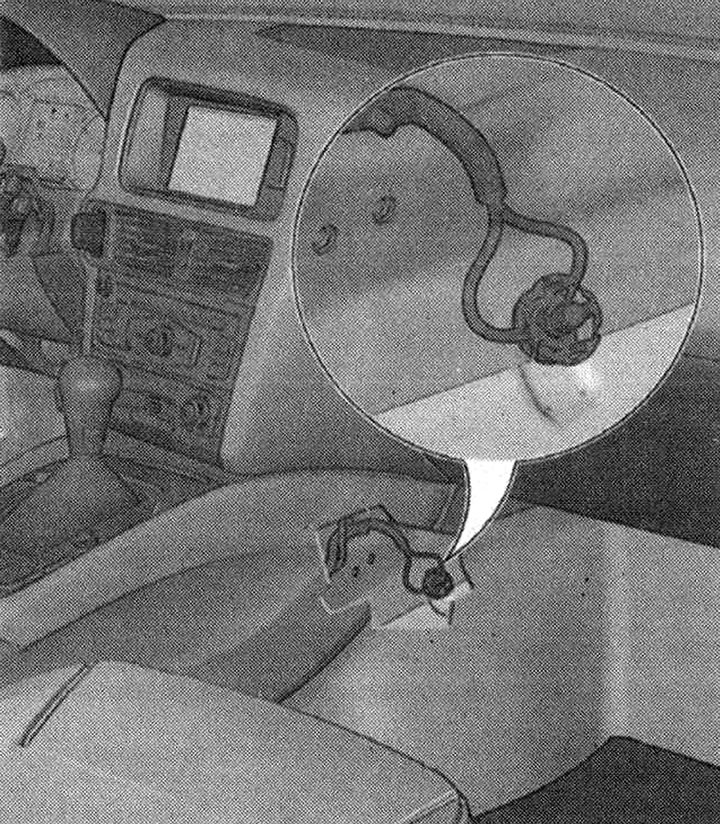

688. Точка на свързване към земя 2 на централния тунел
![](https://www.audimanual.ru/img/q/4316.jpg)
Място за инсталиране: От дясната страна на центъра на тунела. Момент на затягане: 9 Nm.

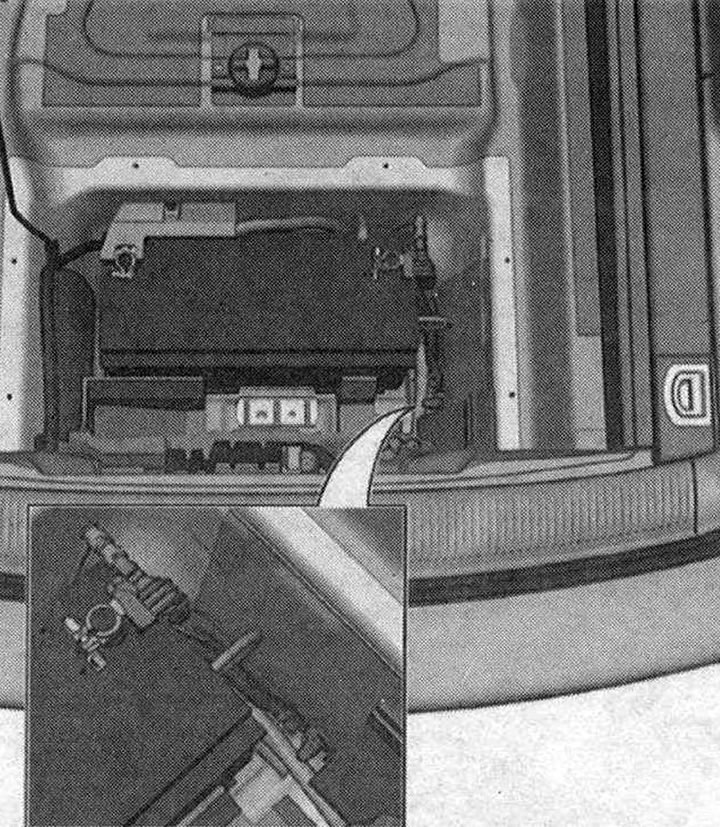

624. Земен контакт до стартерната батерия
![](https://www.audimanual.ru/img/q/4317.jpg)
Място за монтаж: Под капака на пода на багажника, вдясно до стартерния акумулатор. Момент на затягане: 18 Nm.

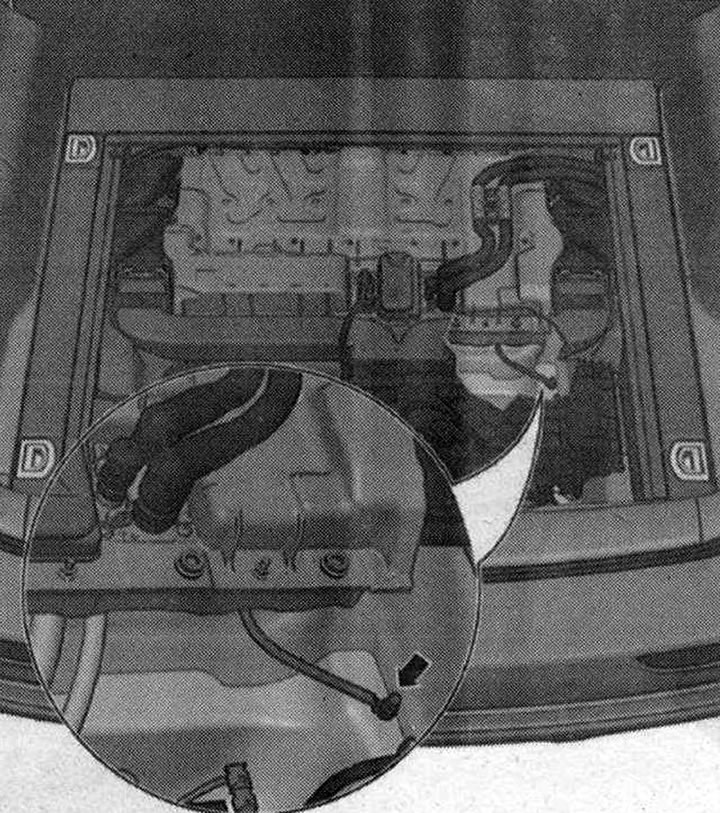

675. Точка за заземяване 2 в багажника вдясно -стрелка-
![](https://www.audimanual.ru/img/q/4318.jpg)
Място за монтаж: Под капака на пода на багажника, вдясно до стартерния акумулатор. Момент на затягане: 9 Nm.
666. Точка за заземяване на покрива, отзад вдясно
![](https://www.audimanual.ru/img/q/4319.jpg)
Място на монтаж: Под облицовката на напречната греда на покрива, отзад. Момент на затягане: 9 Nm.

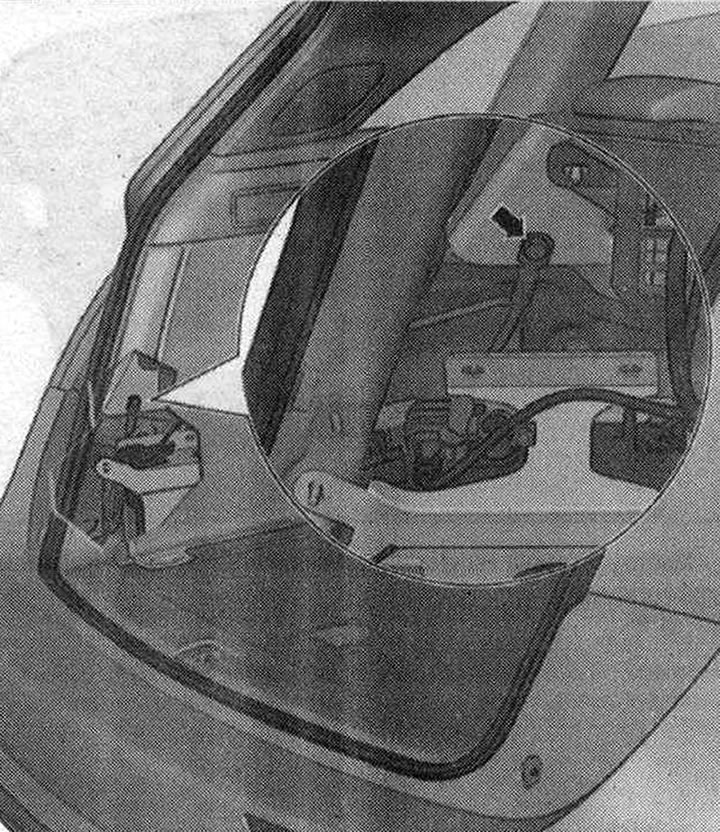

676. Точка за заземяване 2 в багажника вляво -стрелка-
![](https://www.audimanual.ru/img/q/4320.jpg)
Място за монтаж: Под тапицерията в багажника отляво.

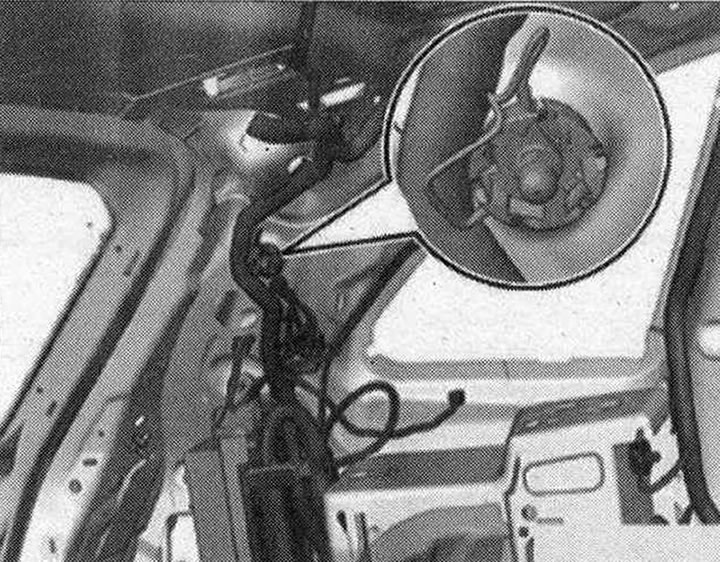

653. Точка за заземяване на лявата D-колона
![](https://www.audimanual.ru/img/q/4321.jpg)
Място на монтаж: зад облицовката на D-колоната отляво. Момент на затягане: 9 Nm.

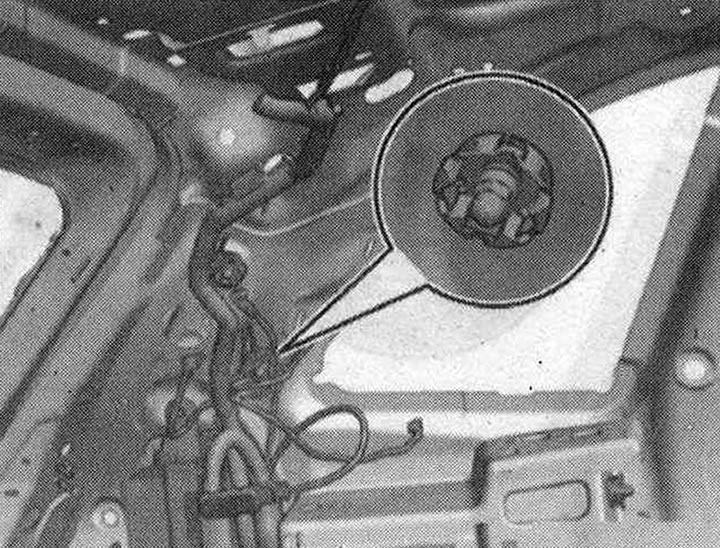

50. Точка за контакт със земята в багажника отляво
![](https://www.audimanual.ru/img/q/4322.jpg)
Място на монтаж: зад облицовката на D-колоната отляво. Момент на затягане: 9 Nm.

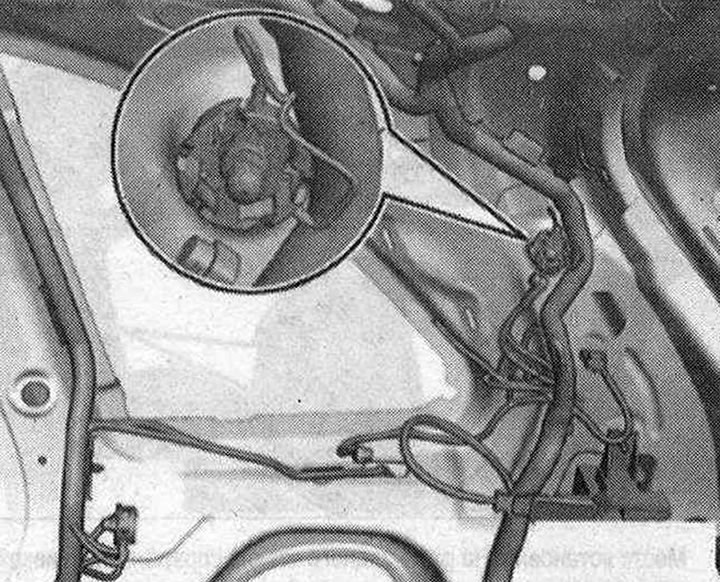

654. Точка за заземяване на дясната D колона
![](https://www.audimanual.ru/img/q/4323.jpg)
Място на монтаж: зад облицовката на D-колоната вдясно. Момент на затягане: 9 Nm.

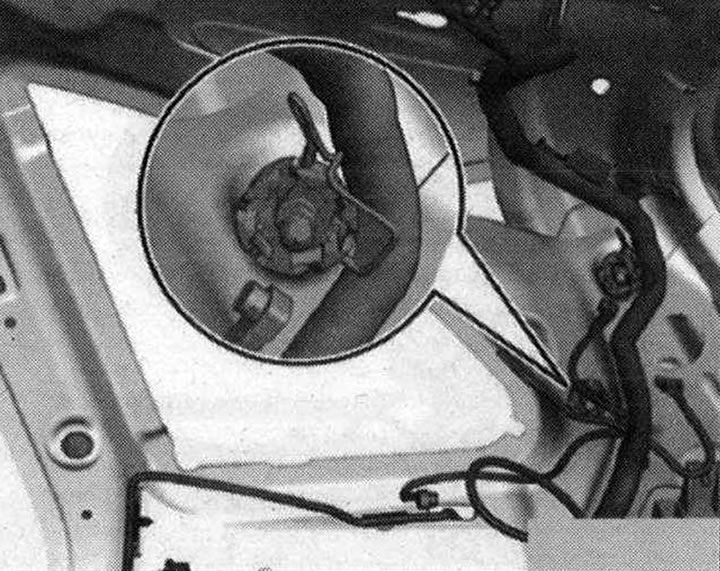

51. Точка за заземяване в багажника отдясно
![](https://www.audimanual.ru/img/q/4324.jpg)
Място на монтаж: зад облицовката на D-колоната вдясно. Момент на затягане: 9 Nm.

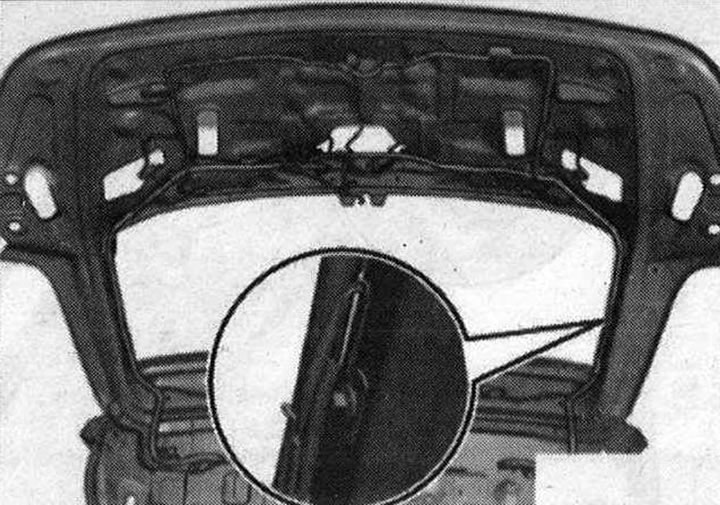

53. Точка за заземяване в капака на багажника отдясно
![](https://www.audimanual.ru/img/q/4325.jpg)
Място за монтаж: На рамката на задния прозорец вдясно, зад облицовката.
612. Точка за заземяване в центъра на капака на багажника
![](https://www.audimanual.ru/img/q/4326.jpg)
Място за монтаж: В горната част на капака на багажника, до третата стоп светлина.
