![](https://www.audimanual.ru/img/q/3939.jpg)

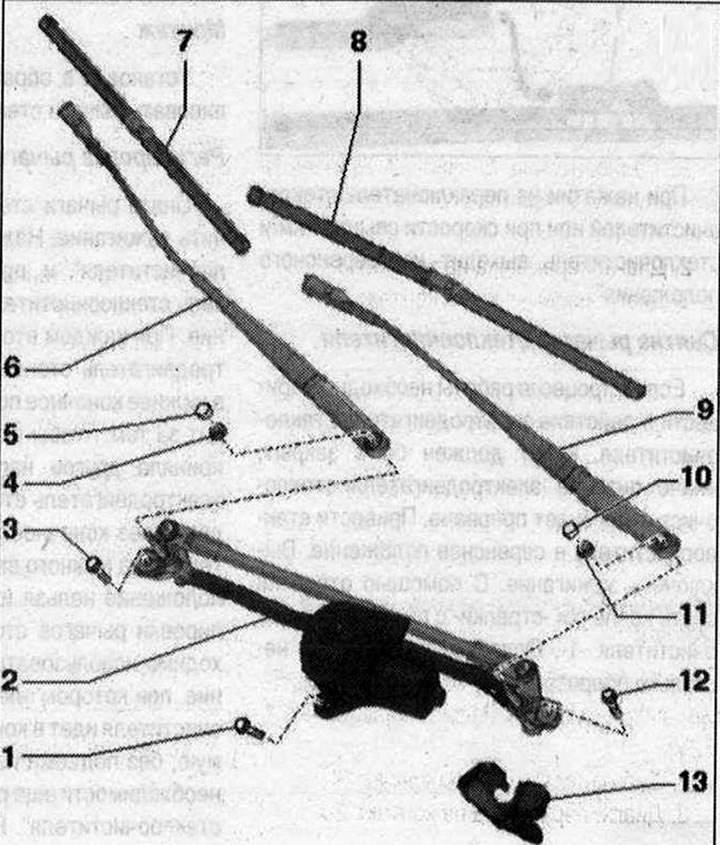

II 1. Болт; 2. Моторче за чистачки -V- от употребявано моторче за чистачки -J400-; 3. Болт; 4/11. Винт. 17 Nm; 5. Щепсел; 6. Лост за чистачките на предното стъкло от страната на пътника; 7. Чистачка на предното стъкло от страната на предния пътник; 8. Чистачка от страната на водача; 9. Рамо на чистачките от страната на водача; 10. Щепсел; 12. Болт; 13. Улей

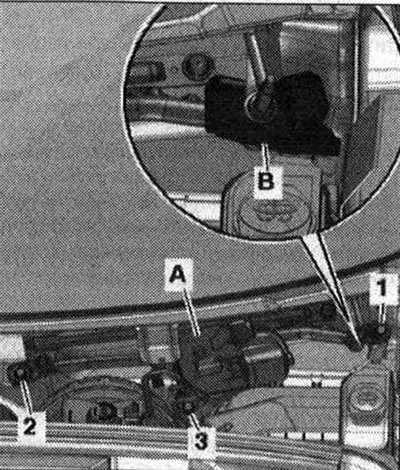

Двигател на чистачките на предното стъкло -V- - въртящ момент и последователност на затягане
![](https://www.audimanual.ru/img/q/3940.jpg)
Затегнете болтовете в последователност -1, 2, 3- на 2 етапа, както следва: Затегнете на ръка, докато спре; Затегнете до 8 N'M.
Преместване на чистачката на предното стъкло в сервизно положение
Ако двигателят на чистачките трябва да се активира по време на работа, капакът трябва да бъде затворен, в противен случай захранването на двигателя на чистачките ще бъде прекъснато.
Проверете опасността от замръзване, за да видите дали перата на чистачките на предното стъкло са замръзнали.
Включете запалването. Активирайте чрез "MMI терминал" елемент от менюто Чистачка на предното стъкло "На". Чистачките на предното стъкло се включват "сервизна позиция". Изключете запалването.
Внимателно! Съществува риск от повреда на капака на двигателя при връщане на чистачката на предното стъкло в първоначалното й положение. Не движете автомобила със сгънати надолу рамена на чистачките. Когато натиснете бутона за измиване на предното стъкло или при скорост над 6 км/ч, чистачките се включват автоматично. се върнат в първоначалното си положение.
Смяна на перките на чистачките

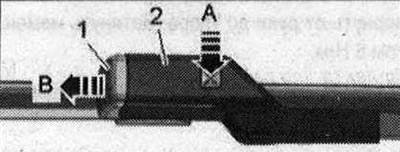

Преместете чистачката на предното стъкло в сервизно положение. Преместете рамото на чистачката на предното стъкло от предното стъкло. Натиснете ключалката -стрелка A-. Преместете перото на чистачката -1- от рамото на чистачката -2-стрелка B-. Отстранете перото на чистачката на предното стъкло.
![](https://www.audimanual.ru/img/q/3941.jpg)
Инсталация

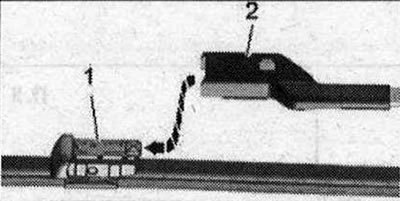

Монтаж в обратен ред: поставете перото на чистачката -1 успоредно на лоста -2- -стрелка-. Имайте предвид, че перото на чистачката се натиска в рамото на чистачката, докато скобата се активира звуково.
![](https://www.audimanual.ru/img/q/3942.jpg)
При натискане на бутона за чистачки или при скорост над 6 км/ч, чистачките излизат "сервизна позиция".
Сваляне на рамената на чистачките на предното стъкло
Ако двигателят на чистачките трябва да се активира по време на работа, капакът трябва да бъде затворен, в противен случай захранването на двигателя на чистачките ще бъде прекъснато. Преместете чистачката на предното стъкло в сервизно положение. Изключете запалването. С помощта на отвертка отстранете капачките -стрелки- от рамената на чистачките на предното стъкло -1-. Разхлабете гайките -2- на няколко оборота.
![](https://www.audimanual.ru/img/q/3943.jpg)

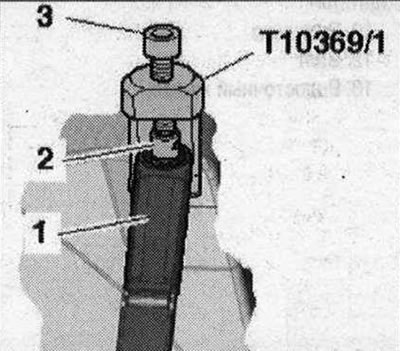

Монтирайте дърпача -T10369/1 - както е показано на илюстрацията върху рамото на чистачката -1 -. Монтирайте дорника -2- на вала на чистачката на предното стъкло. Завъртете болта -3- по посока на часовниковата стрелка, докато рамото на чистачката на предното стъкло се отдалечи от оста. чистачка Развийте гайките напълно и свалете рамената на чистачките на предното стъкло.
![](https://www.audimanual.ru/img/q/3944.jpg)
Инсталация
Монтаж в обратен ред: регулирайте рамената на чистачките.
Регулиране на рамената на чистачките
Свалете рамената на чистачките на предното стъкло. Включете запалването. Кликнете върху "бутон за чистачки" и преместете двигателя на чистачките на предното стъкло до крайната му позиция. При всяко второ изключване моторът на чистачката се премества в долна крайна позиция, което гарантира смяна на посоката на чистачката. За да направите това, моторът на чистачките се движи надолу през крайната си позиция и след това отново леко нагоре. Долната крайна позиция не може да се използва за регулиране на рамената на чистачките. Необходимо е да се използва крайно положение, при което моторчето на чистачките отива директно в крайно положение, без да се повдига от долно положение. Ако е необходимо, натиснете отново "бутон за чистачки". Изключете запалването.

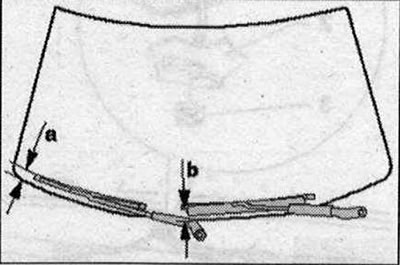

Монтирайте рамото на чистачката на предното стъкло с ножа, монтиран на оста, и подравнете ножа върху предното стъкло, както следва: разстояние -a- = 13+10 mm. Размер -b- = 15 + 10 mm.
![](https://www.audimanual.ru/img/q/3945.jpg)
Размерите означават разстоянието от краищата на четките до решетката на обтекателя на долния ръб на стъклото. Затегнете гайките -2- на рамената на чистачките на предното стъкло -1 -. Включете запалването. Кликнете върху "бутон за чистачки" и приведете лостовете в крайната им позиция. Изключете запалването. Проверете отново и, ако е необходимо, регулирайте позицията на рамената на чистачките на предното стъкло. Поставете капачките -стрелки- върху рамената на чистачките на предното стъкло.
Отстраняване на мотора на чистачките -V- от използвания двигател на чистачките -J400-

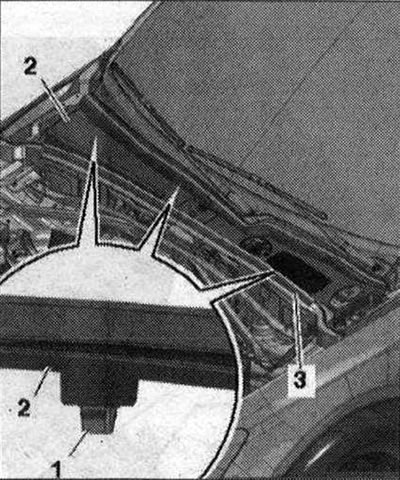

Изключете запалването. Свалете рамената на чистачките на предното стъкло. Отстранете уплътнението -3-. Разкачете скобите -1- от монтажните елементи и свалете капака на нагнетателната камера -2-. Отстранете предпазните пружинни скоби -2- -стрелка A-.
![](https://www.audimanual.ru/img/q/3946.jpg)

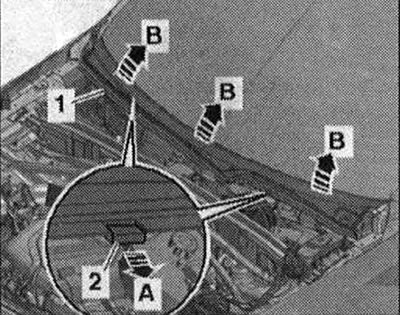

Риск от повреда на обтекателя. Навлажнете прехода между предното стъкло и обтекателя с малко количество сапунена вода и внимателно отстранете обтекателя -1, като започнете от ръба на стъклото, вертикално нагоре от скобата на предното стъкло -стрелки B-. Отстранете обтекателя, като внимателно го освободите от скобите на предното стъкло -стрелки B-. Отстранете обтекателя -1-, като внимателно го освободите от скобите на предното стъкло -стрелки B-. Прекъснете връзката с имейл щепселна връзка -2-. Издърпайте дъждовния улей -3- при лоста -стрелки A-. Развийте болтове -4,5,6-.
![](https://www.audimanual.ru/img/q/3947.jpg)

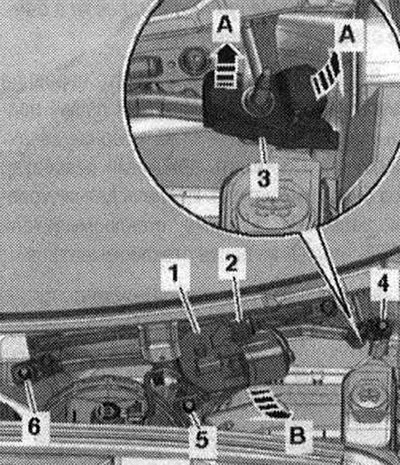

Завъртете рамката на чистачките -1 - с лоста и мотора на чистачките на предното стъкло -стрелка B- нагоре и я извадете напред по посока на движение от нагнетателната камера.
![](https://www.audimanual.ru/img/q/3948.jpg)
Инсталация

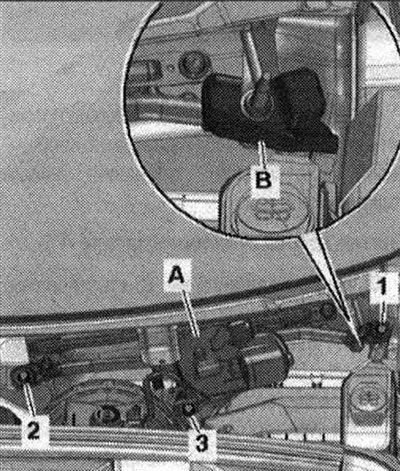

Монтаж в обратен ред: монтирайте двигателя на чистачките -A- с рамката на чистачките в купето. Затегнете болтовете. Поставете улей за дъжд -B- върху двигателя на чистачките на предното стъкло. Регулирайте рамената на чистачките на предното стъкло.
![](https://www.audimanual.ru/img/q/3949.jpg)
