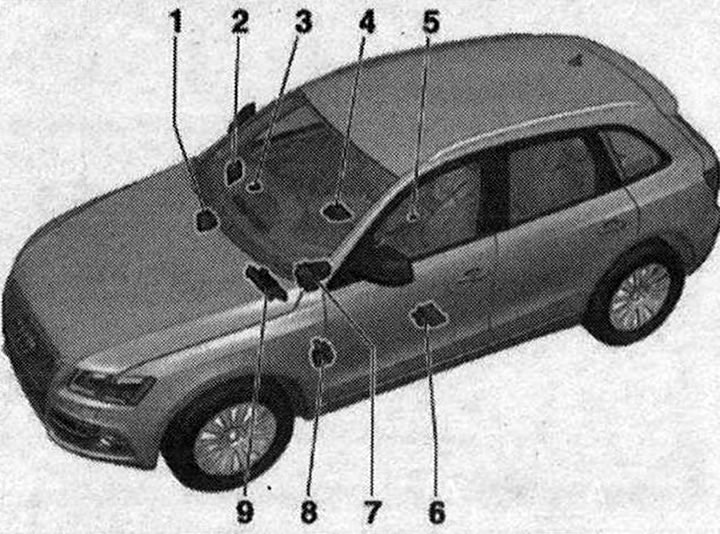

1,6-пинов превключвател на А-колоната от страната на предния пътник: Щепселни конектори: -T5c-, -Tyuu-, -Tulab-, -Tuac-, -T17a-, -T171-, -T17g-, -T17w-, -T17x -; 2. Блок с предпазители D -SD-: Конектор: -T46s-; 3. Конектор за външни аудио източници -R199- (AMI); 4. Блок за свързване на окабеляването на седалката на предния пътник: Щепселни съединители: -T2db-, -T3h-, -T6k-, -T10m-, -T10n-; 5. Конектор за външни аудио източници -R199- (AUX); 6. Превключващ блок за окабеляване на седалката на водача: Щепселни съединители: -T2da-, -T3k-, -T6l-, -T10o-, -T10p-; 7. Блок за релета и предпазители. с използвана бордова мрежа -J519-: Резбова връзка: 500; 8.6-пинов съединителен блок на А-колоната от страната на водача: Щепселни съединители: -T5b-, -T17b-, -T17c-, -T17d-, -T17e-, -T17j-, -T46i-; 9. Реле/блок с предпазители B -SB-: Щепселни конектори: -T17q-, -T17r-, -T17t-, 501
6-пинов свързващ блок на А-колоната от страната на предния пътник

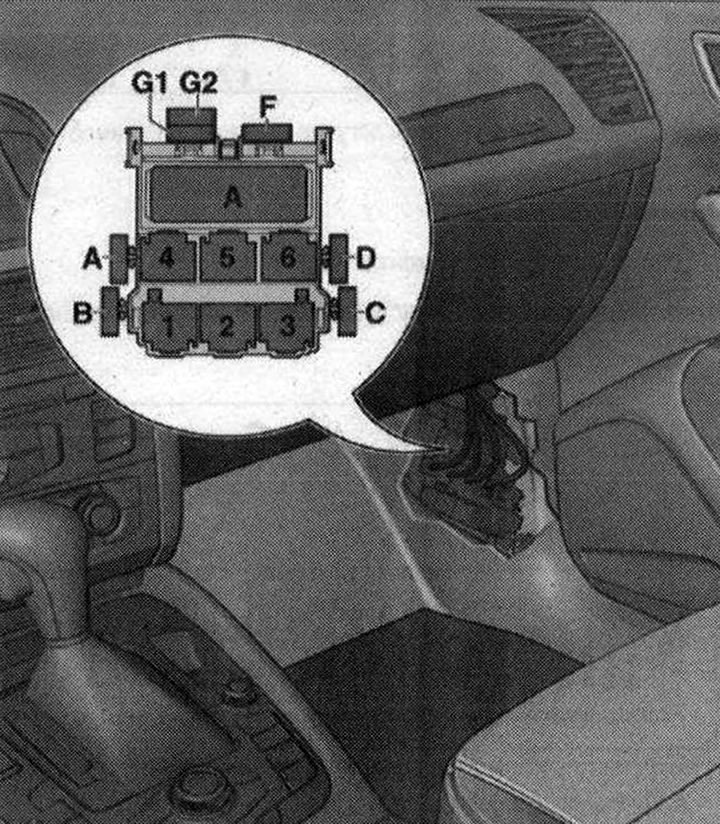

Място на монтаж на 6-щифтовата превключвателна кутия на А-колоната от страната на предния пътник за автомобили с ляв волан: На А-колоната в пространството за краката на предния пътник зад страничната тапицерия.
- 1. Щепсел конектор, 10-пинов, черен -T10u-
- 2. Щепсел конектор, 10-пинов, червен -T10ab-
- 2. Щепсел конектор, 17-пинов, жълт -T17x-
- 3. Щепсел конектор, 17-пинов, син -T17a-
- 4. Щепсел конектор, 17-пинов, черен -T17g-
- 5. Щепсел конектор, 17-пинов, кафяв -T17f-
- 6. Щепсел конектор, 10-пинов, сив -T10ac-
- 6. Щепсел конектор, 17-пинов, бял -T17w-
- D. Щепсел конектор, 5-пинов, жълт -T5c-
Блок с предпазители D-SD-

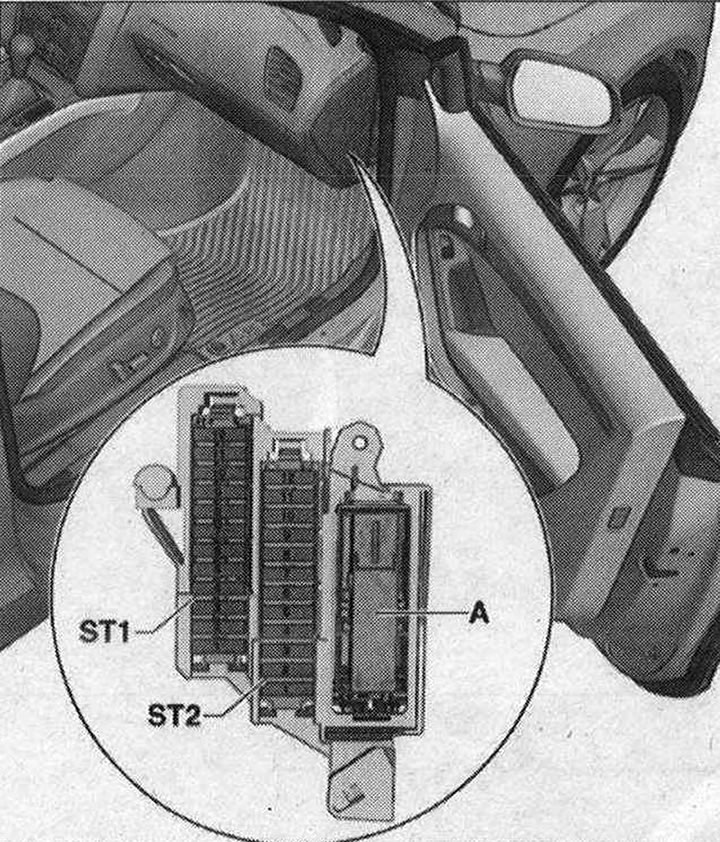

Място на монтаж на блока с предпазители. D -SD- за автомобили с ляв волан: Под тапицерията на арматурното табло от страната на предния пътник.
A. Конектор, 46-пинов, черен, конектор за CAN шина на предния панел -T46s-
Съединителна кутия за окабеляване на седалката на водача

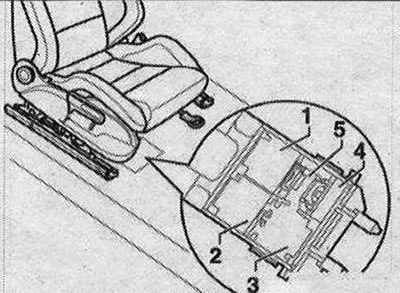

Място за монтаж: Под шофьорската седалка, отдолу на автомобила.

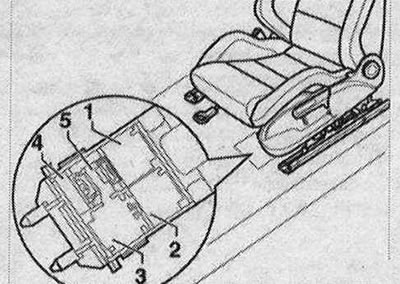

Щепселни съединители
- 1. Щепсел конектор, 6-пинов, зелен -T6l-
- 2. Щепсел конектор, 10-пинов, червен -T10p-
- S. Щепсел конектор, 10-пинов, черен -T10o-
- 4. Щепсел конектор, 2-пинов, виолетово-син -T2da-
- 5. Щепсел конектор, 3-пинов, жълт -ТЗk-
Съединителна кутия за окабеляване на седалката на предния пътник
Място за монтаж: Под предната пътническа седалка, отдолу на автомобила.
Щепселни съединители
- 1. Щепсел конектор, 6-пинов, зелен -T6k-
- 2. Щепсел конектор, 10-пинов, червен -T10m-
- 3. Щепсел конектор, 10-пинов, черен -T10n-
- 4. Мъжки конектор, 2-пинов; люляково-синьо -T2db-
- 5. Щепсел конектор, 3-пинов, жълт -T3h-
6-щифтова съединителна кутия от А-колона от страната на водача

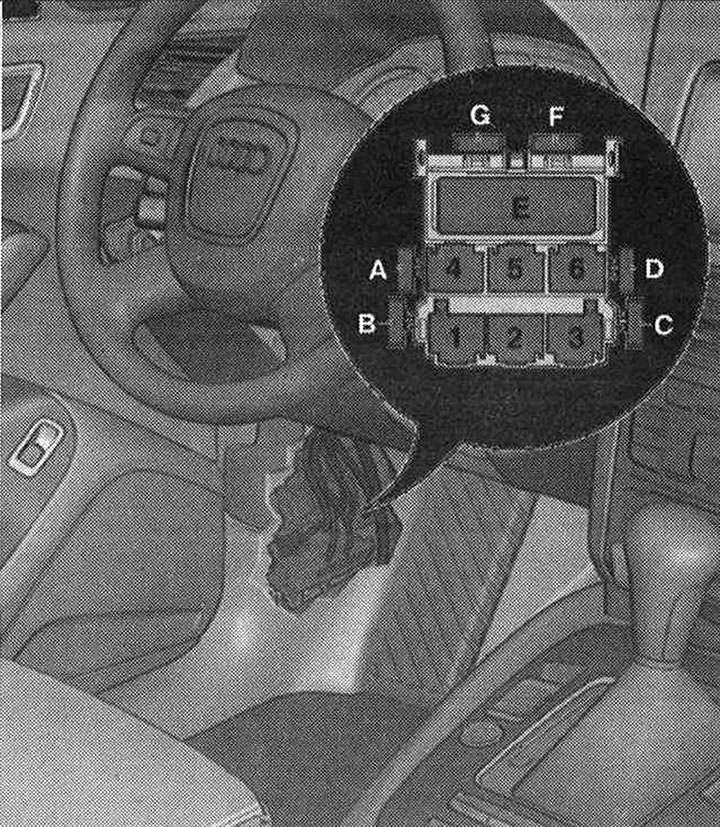

Място на монтаж на 6-пиновата превключвателна кутия на А-колоната от страната на водача: На А-колоната в пространството за краката на водача зад страничната тапицерия.
- 1. Конектор, 17-пинов, зелен -T17j-
- 2. Щепсел конектор, 17-пинов, червен -T17e-
- 3. не се използва
- 4. Щепсел конектор, 17-пинов, кафяв -T17d-
- 5. Щепсел конектор, 17-пинов, черен -T17c-
- 6. Щепсел конектор, 17-пинов, син -T17b-
- A. Щепсел конектор, 5-пинов, жълт -T5b-
- E. Конектор, 46-пинов, черен, CAN конектор -T46i-
Блок реле/предпазител B -SB-

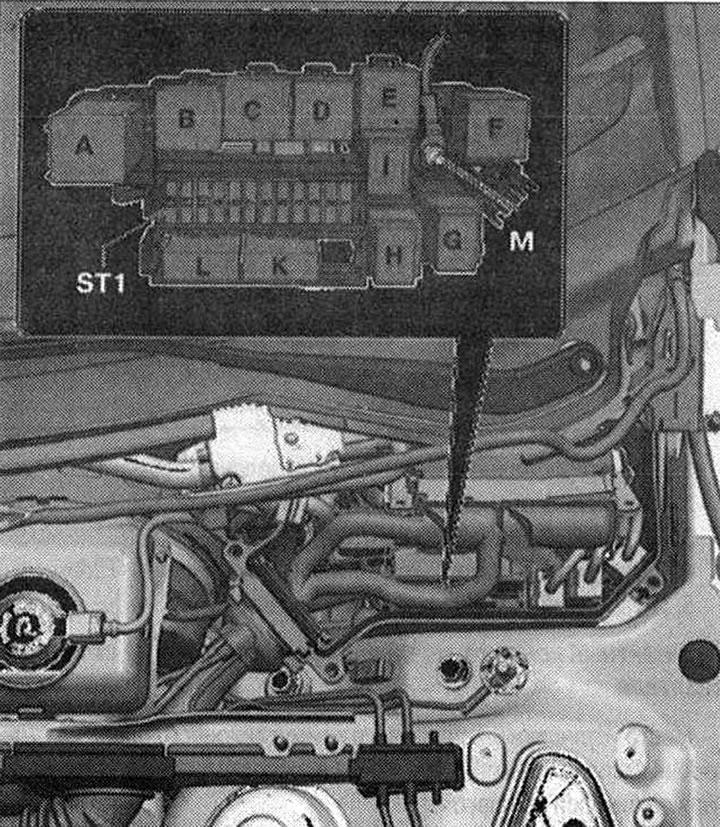

Място за монтаж на реле/кутия с предпазители B -SB- за превозни средства с ляв волан: В превключвателната кутия на нагнетателната камера от страната на водача.
- G. Конектор, 17-пинов, червен -T17q-
- H. Щепсел конектор, 17-пинов, бял -T17r-
- I. Щепсел конектор, 17-пинов, кафяв -T17t-
- M. 501 резбова връзка 2 (30) на релейната платка
Блок за реле и предпазители с използвана бордова мрежа-J519-

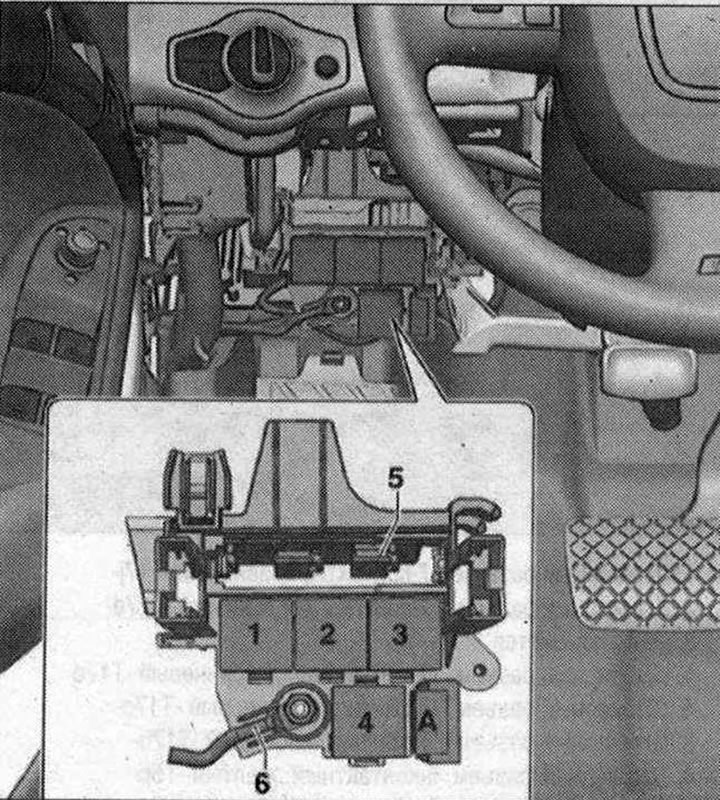

Място за монтаж на реле/кутия с предпазители с използвана бордова електрическа система -J519-за автомобили с ляв волан: Под арматурното табло от страната на водача.
6.500 резбова връзка 1 (30) на релейната платка
Конектор за свързване на външни аудио източници -R199- като музикален интерфейс на Audi (AMI - MOST)

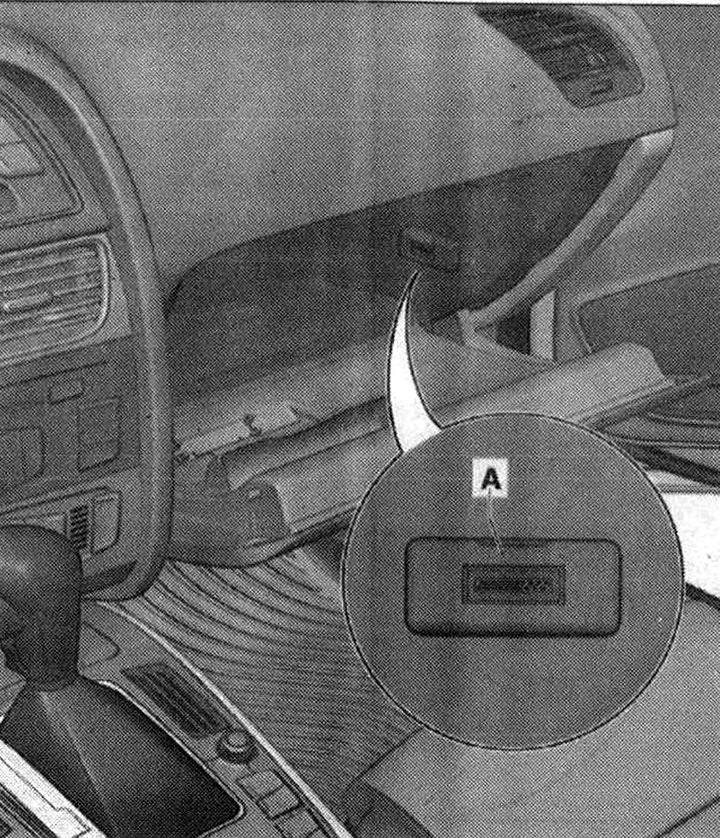

Място за монтаж: В жабката.
Забележка: Само за автомобили с интерфейс Audi Music (AMI - MOST)
A. Конектор за външни аудио източници -R199-
Конектор за свързване на външни аудио източници -R199- като музикален интерфейс на Audi (AMI - CAN)

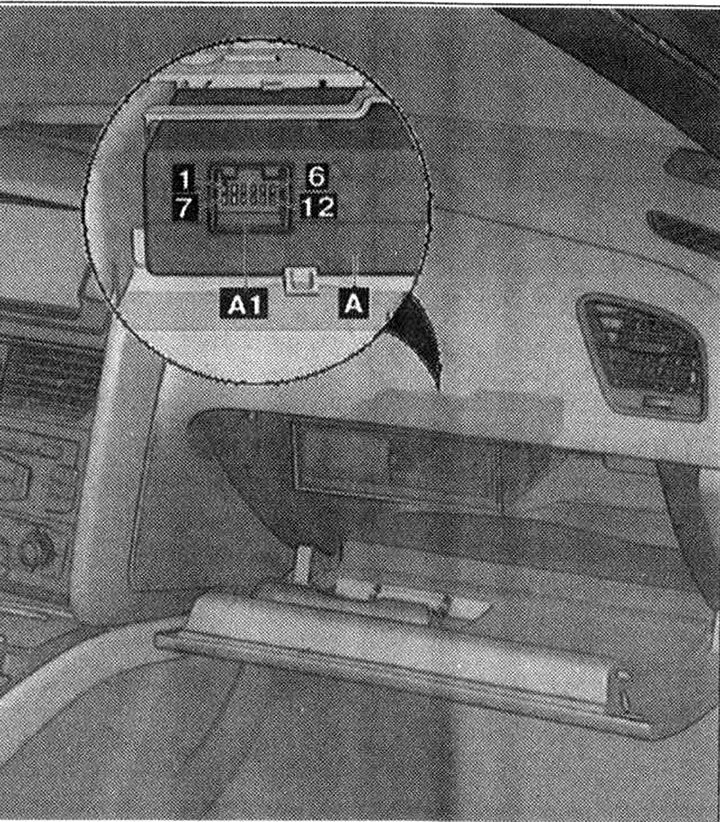

Място за монтаж: В жабката. Само за автомобили с интерфейс Audi Music (AMI - MOST).
- A. Конектор за външни аудио източници -R199-
- A1. Щепсел конектор, 12-пинов -T12t-
Конектор за външни аудио източници -R199- като AUX конектор.

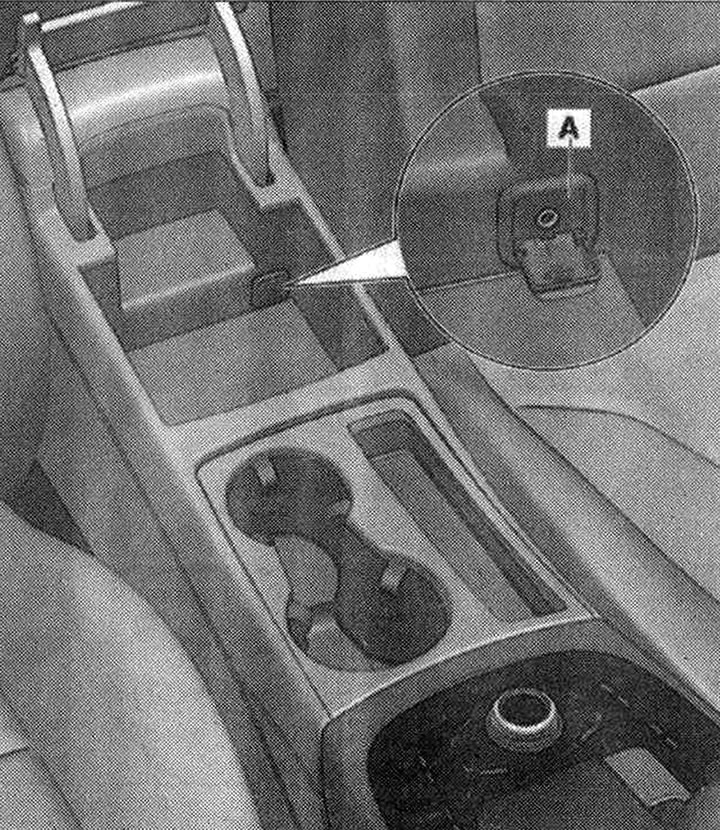

Място за монтаж: В централната конзола. Само за автомобили с AUX букса.
- A. Конектор за външни аудио източници -R199-
