![](https://www.audimanual.ru/img/q/4234.jpg)
Блокове за управление в предната част на автомобила 1. Използвана газоразрядна лампа вдясно -J344-; 2. Използвано доп. нагревател -J364-; 3. Употребявана перка за радиатор -3293-/перка за радиатор -V7-; 3. Употребявани 2 вентилатора на радиатора -J671-/вентилатора на радиатора 2 -V177-; 4. Употребявано моторче за чистачки -J400-; 5. Употребяван двигател. J623-; 6. Употребявана автоматична скоростна кутия -J217-/мехатронна скоростна кутия с двоен съединител -J743-; 7. Използван ABS -J104-; 8. Употребявана лява газоразрядна лампа -J343-; 9. Употребявана автоматика за гаражни врати -J530-; 10. Използван адаптивен круиз контрол -J428-

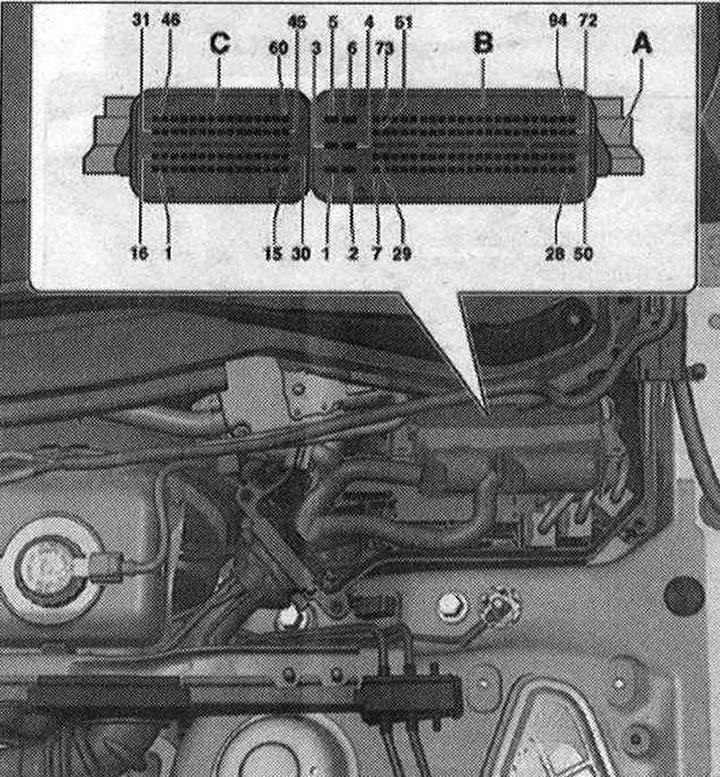

Използван двигател - J623-
Място за монтаж на използван двигател -J623- за автомобили с ляв волан (с -T60- и -T94-): В превключвателната кутия на нагнетателната камера от страната на водача.
![](https://www.audimanual.ru/img/q/4235.jpg)
- А. Използван двигател. J623-
- B. Щепсел конектор, 94-пинов -T94-
- C. Щепсел конектор, 60-пинов -T60-
Място за монтаж на използван двигател -J623- (с -T91- и -T105-): В превключвателната кутия на нагнетателната камера от страната на водача
![](https://www.audimanual.ru/img/q/4236.jpg)
- A. Използван двигател -J623-
- B. Щепсел конектор, 91-пинов -T91-

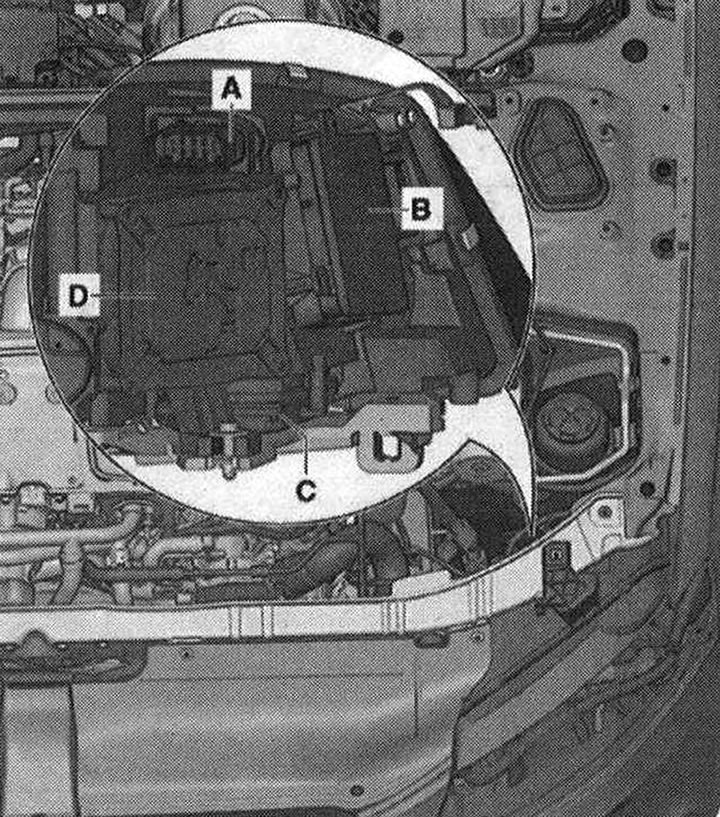

Използвана лява газоразрядна лампа -J343-
Място за монтаж: На левия фар.
![](https://www.audimanual.ru/img/q/4237.jpg)
- A. Щепсел конектор, 14-пинов -T14a-
- B. Блок за управление на лявата газоразрядна лампа -J343-
- C. Захранващ модул за ляв фар -J667-
- D. Ляв LED модул за дневни и габаритни светлини -L176-

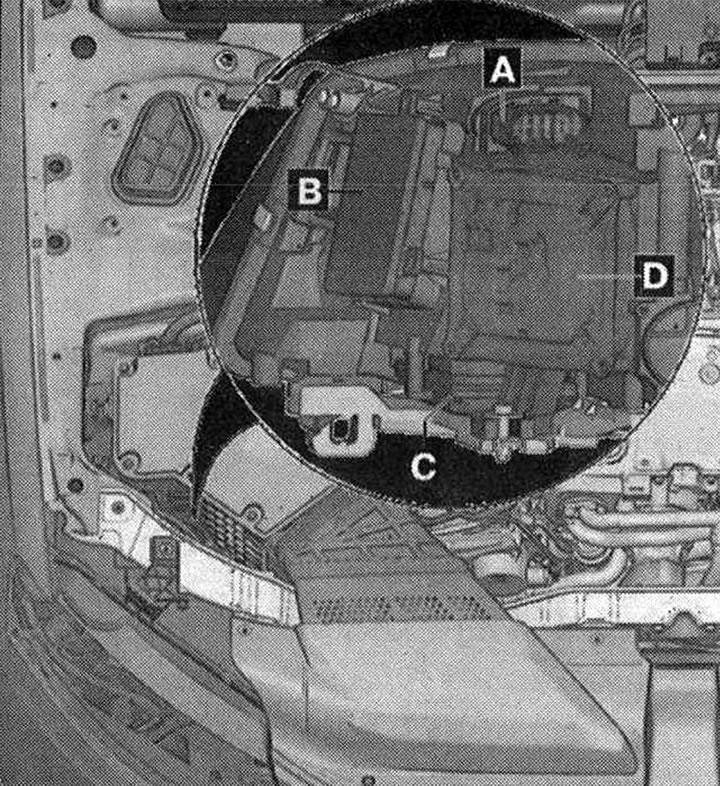

Използвана газоразрядна лампа дясна -J344-
Място за монтаж: На десния фар.
![](https://www.audimanual.ru/img/q/4238.jpg)
- A. Щепсел конектор, 14-пинов -T14b-
- B. Блок за управление на дясна газоразрядна лампа -J344-
- C. Захранващ модул на десния фар -J668-
- D. Десен LED модул за дневни и габаритни светлини -L177-

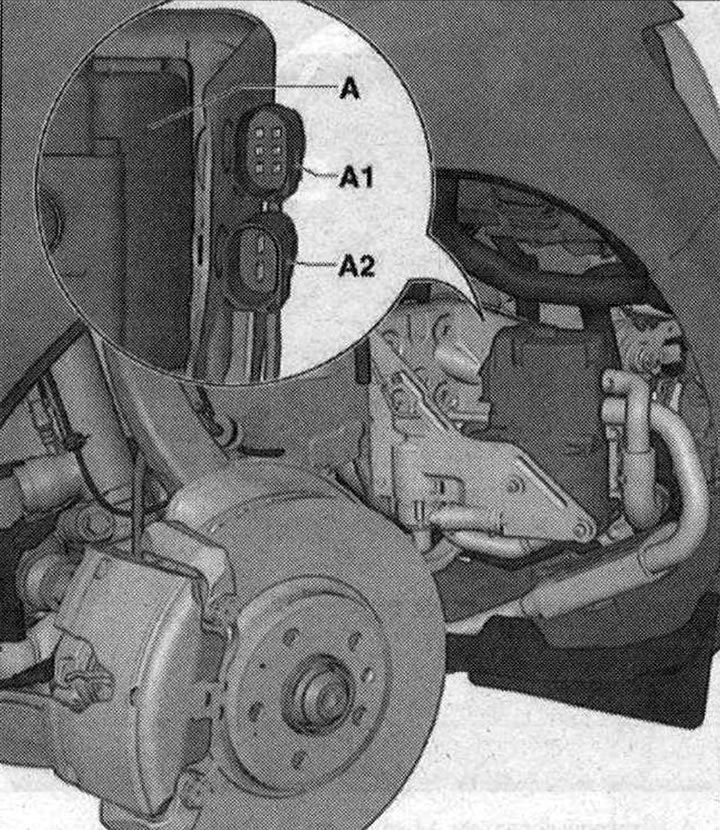

Използвана доп. нагревател -J364-
Място на монтаж: Зад обшивката на арката на дясното колело.
![](https://www.audimanual.ru/img/q/4239.jpg)
- А. Използвано доп. нагревател
- A1. Щепсел конектор, 6-пинов -TBA-A2. Щепсел конектор, - 2-пинов -T2ds-

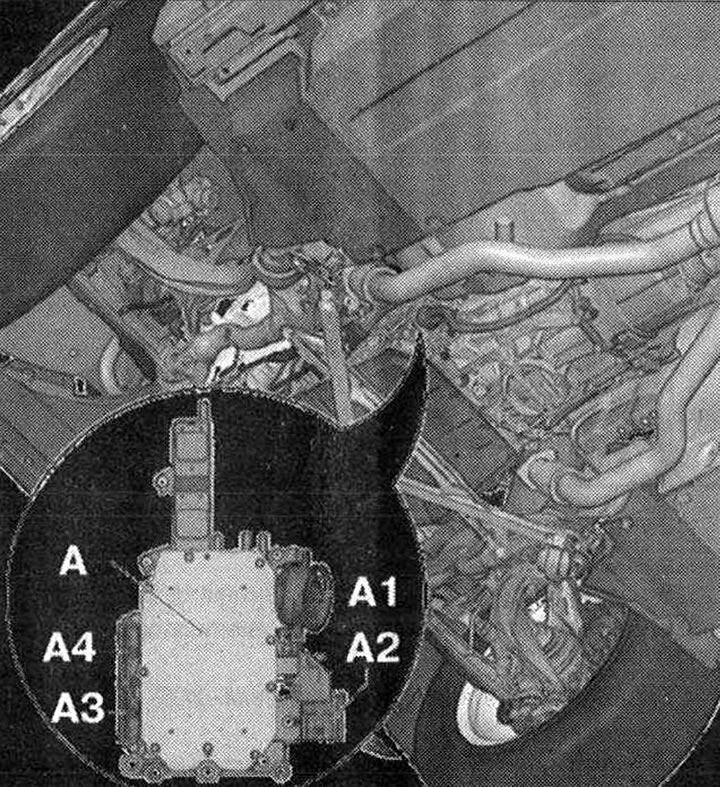

Употребявана автоматична скоростна кутия-J217-/мехатронна скоростна кутия с двоен съединител -J743-
Място на монтаж: В корпуса на скоростната кутия.
![](https://www.audimanual.ru/img/q/4240.jpg)
- A. Използвана автоматична трансмисия -J217-/мехатронна трансмисия с двоен съединител -J743-
- A1. Щепсел конектор, 16-пинов -T16g-
- A2. Щепсел конектор, 8-пинов -T8al-
- AZ. Щепсел конектор, 14-пинов -T14h-
- A4. Конектор, 14-пинов -T14i-

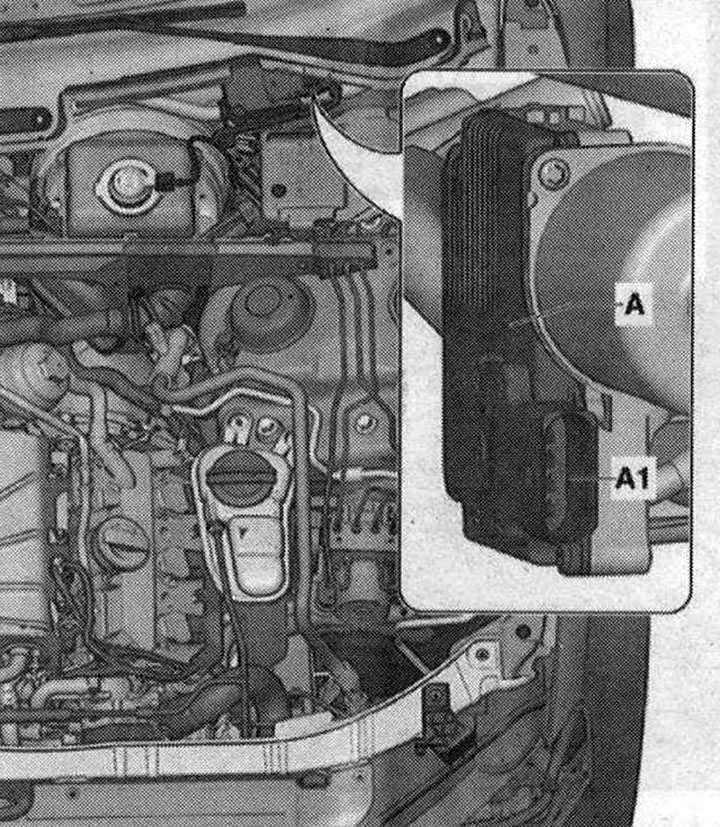

Използвано моторче за чистачки -J400--
Място за монтаж: В дренажната кутия.
![](https://www.audimanual.ru/img/q/4241.jpg)
- A. Използван двигател за чистачки -J400-
- A1. Щепсел конектор, 4-пинов. активен -T4g-

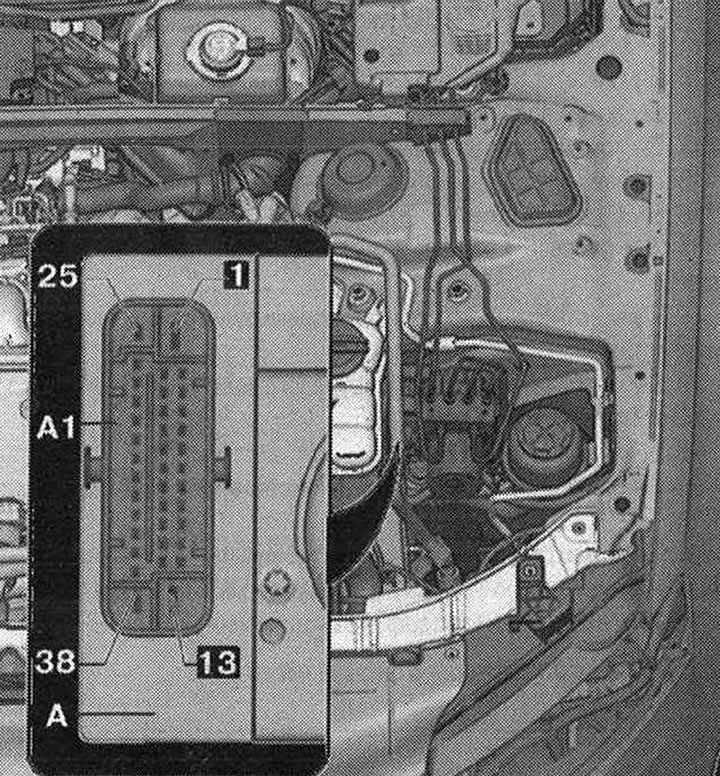

Използван ABS-J104-
Място на монтаж: В мотора. отделение вляво.
![](https://www.audimanual.ru/img/q/4242.jpg)
- A. Използван ABS -J104-
- A1. Щепсел конектор, 38-пинов -T38a-

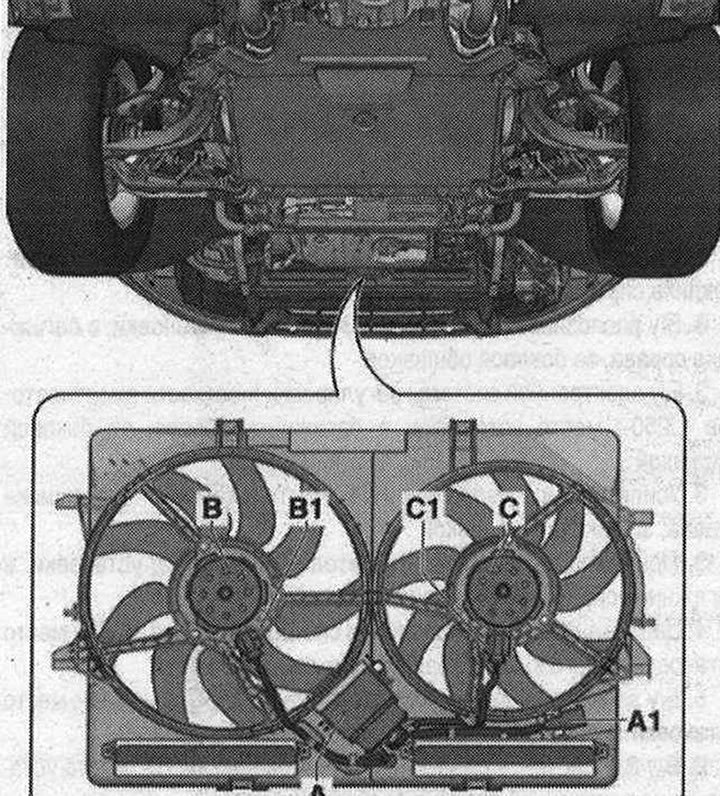

- Вентилатор на радиатора 400 W или 600 W
Място за монтаж: На радиатора. Вентилатор на радиатора 2 -V177- наличен в зависимост от версията на двигателя.
![](https://www.audimanual.ru/img/q/4243.jpg)
- A. Използван вентилатор на радиатора -J293-
- A1. Щепсел конектор, 4-пинов, черен -T4bi-
- B. Вентилатор на радиатора -V7-
- В 1. Щепсел конектор, 2-пинов, черен -T2kl-
- C. Вентилатор на радиатора 2 -V177-
- C1. Щепсел конектор, 2-пинов, черен -T2km-

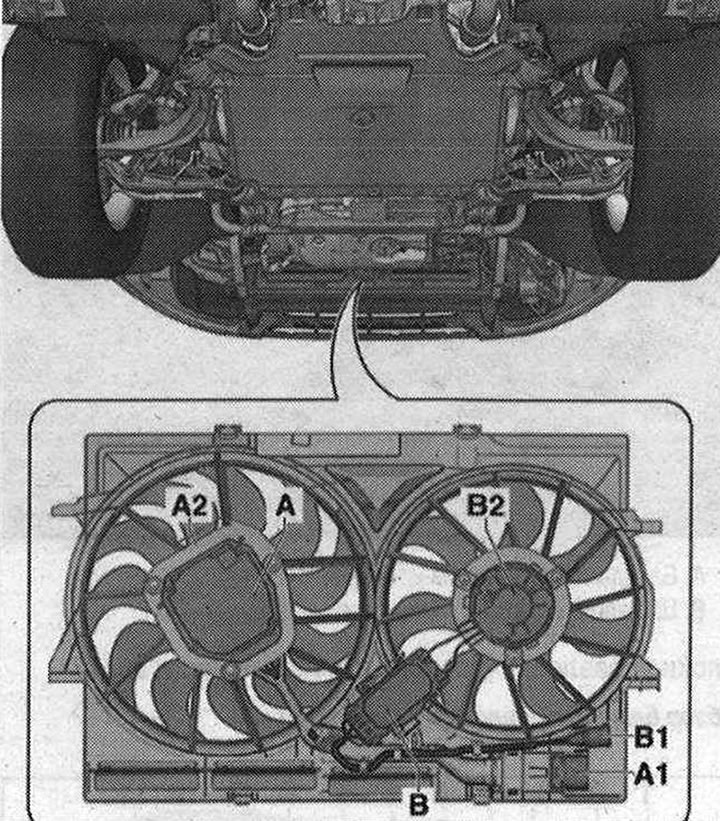

Вентилатор на радиатора 800 W или 1000 W
Място за монтаж: На радиатора.
![](https://www.audimanual.ru/img/q/4244.jpg)
- A. Използван вентилатор на радиатора -J293-
- A1. Щепсел конектор, 4-пинов -T4bm-
- A2. Вентилатор на радиатора -V7-
- B. Използвани 2 вентилатора на радиатора -J671-
- В 1. Щепсел конектор, 4-пинов -T4bl-
- НА 2. Вентилатор на радиатора 2 -V177-

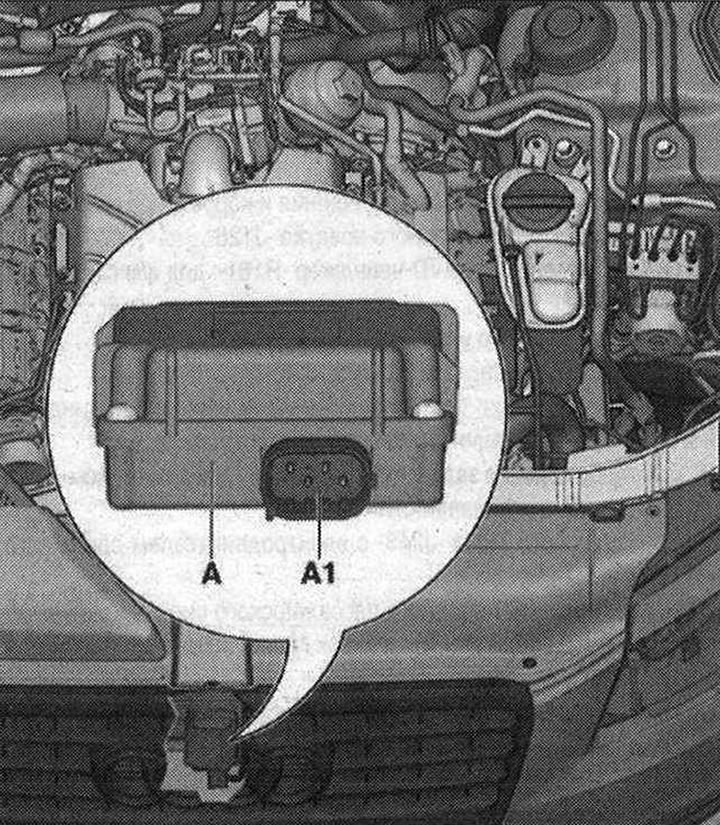

Използвана машина за отваряне на гаражни врати -J530-
Място на монтаж: Център на радиаторната решетка.
![](https://www.audimanual.ru/img/q/4245.jpg)
- A. Използван механизъм за отваряне на гаражни врати -J530-
- A1. Щепсел конектор, 4-пинов -T4a-

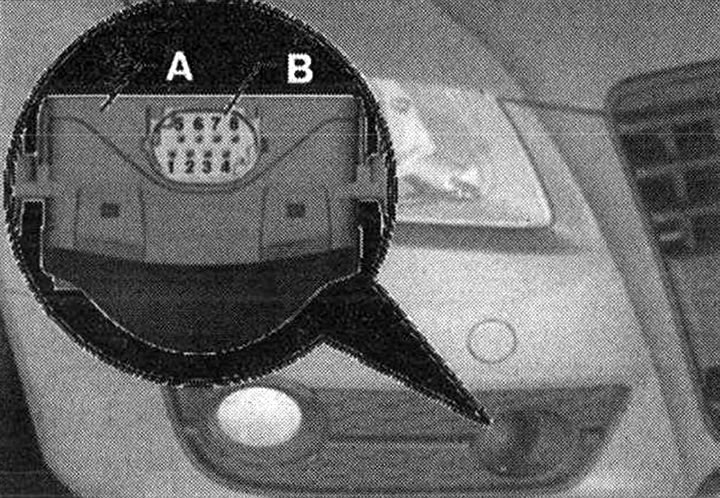

Използван адаптивен круиз контрол -J428-
Място за монтаж: На решетката на бронята, отпред вдясно
![](https://www.audimanual.ru/img/q/4246.jpg)
- A. Използван адаптивен круиз контрол -J428-
- B. Щепсел конектор, 8-пинов, черен -T8a-
