Забележка. Когато правите ремонт, е важно да инсталирате напълно ремонтния комплект. На спирачката. Нанесете тънък слой от монтажна паста -G 052 150 A2- върху цилиндъра, буталото и уплътненията.
![](https://www.audimanual.ru/img/q/2854.jpg)

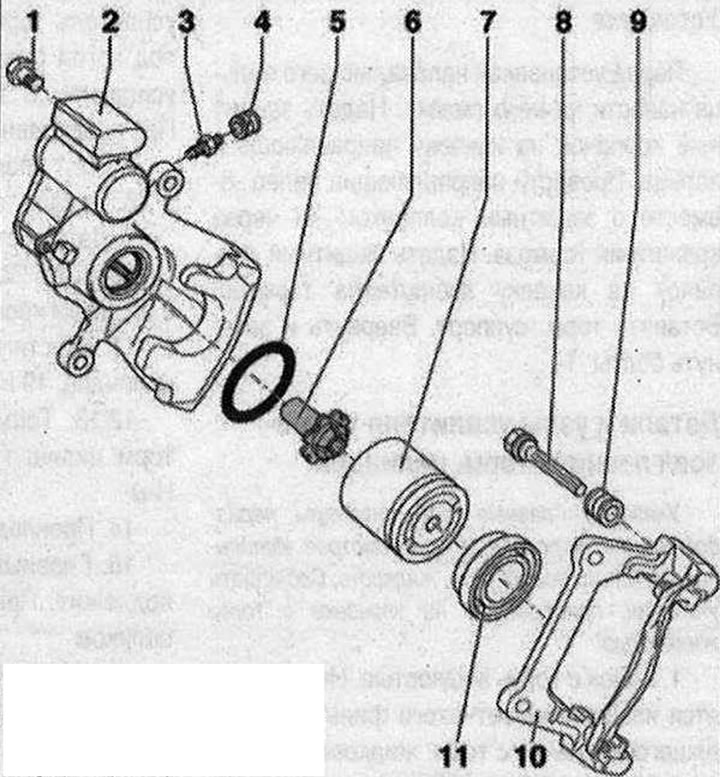

Задна спирачка шублер, електрически паркинг и ръчна спирачка (ERV) 1. Самозаключващ се болт. 35 Нм. По правило трябва да се смени. Когато развивате или затягате, дръжте водещия болт; 2. Спирачен корпус шублери с изпълнителен орган; 3. Фитинг за обезкървяване; 10 Nm; 4. Защитна капачка. Поставете върху фитинга за обезвъздушаване; 5. Устно уплътнение; 6. Затягаща гайка. Задействане на ръчната спирачка; 7. Бутало; 8. Водещи пръсти. Смажете преди да поставите предпазната капачка. Доставя се като резервна част с достатъчно смазка; 9. Защитна капачка. Поставете спирачната скоба и водещия щифт върху нея; 10. Спирачна скоба с водещи щифтове и защитна капачка. Доставя се сглобен с много грес върху водещите болтове. Ако защитните капачки или водещите щифтове са повредени, поставете ремонтен комплект. Когато монтирате водачите, използвайте предоставената туба със смазка; 11. Защитна капачка. Поставете външния работен ръб върху буталото
