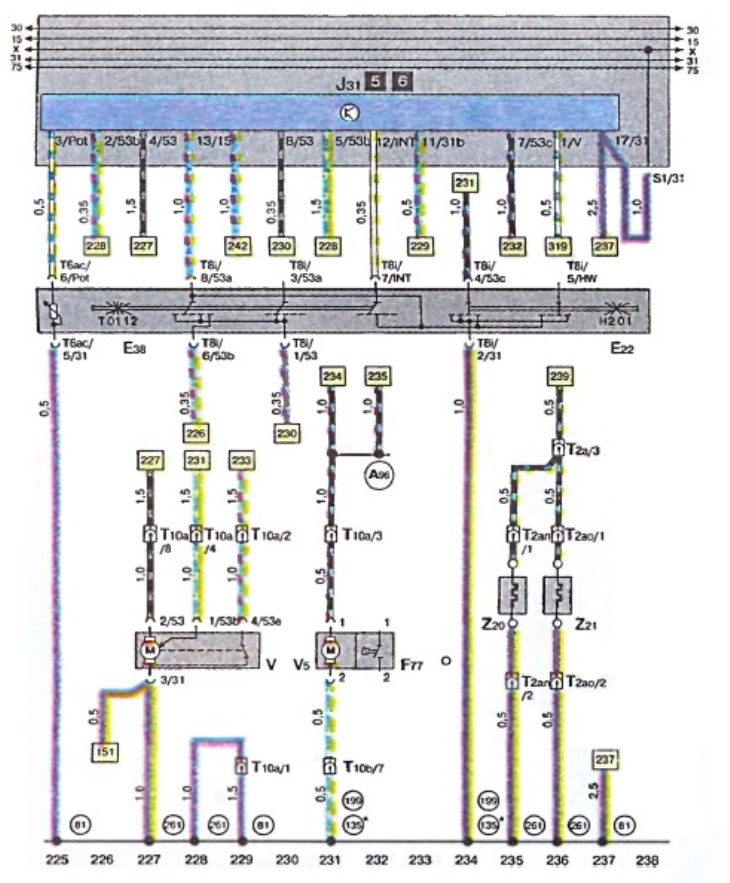

Схема на свързване на устройство за измиване на предното стъкло и чистачка, нагревателни дюзи за измиване (Audi A6 C5)

Диаграма 17. Устройство за измиване и чистачка на предното стъкло, подгряване на дюзите за измиване на автомобили с двигатели ASK, ALG, AGA и ALF

• E 22 - ключ за чистачки
• E 38 - превключвател за интервал на чистачките
• F 77 - сензор за предупреждение за вода на предното стъкло
• J 31 - реле за автоматични интервали за миене и чистачка на предното стъкло
• T 2 an - щепселна връзка, 2-щифтов, спрей за миене на предното стъкло отляво
• T 2 ac - щепселна връзка, 2-щифтов, спрей за миене вдясно
• T 6 ac - щепселна връзка, 6-щифтов, кафяв на контрола на интервала на чистачките
• T 8 i - щепселна връзка, 8-пинов, на превключвателя на чистачките
• T 10 a - щепселна връзка, 10-щифтов, розов, скоба за свързване на А-колона, лява
• T 10 b - щепселна връзка, 10-щифтов, червен, скоба за свързване на А-колона, лява
• T 10 e - щепселна връзка, 10-щифтова, виолетова, скоба за свързване на А-колона, лява
• V - двигател на чистачките
• V 5 - помпа за миене
• Z 20 - нагревателен резистор за пулверизатор вляво
• Z 21 - нагревателен резистор за пулверизатор вдясно
• 81 - връзка към корпуса ("земя") -1-, в кабелния сноп на арматурното табло
• 135 - връзка към корпуса ("земя") -2-, в кабелния сноп на арматурното табло
• 199 - връзка към корпуса ("земя") -3-, в кабелния сноп на арматурното табло
• 261 - връзка към корпуса ("земя"), в кабелния сноп на отопляеми пръскачки
• A 96 - връзка към корпуса (53c), в кабелния сноп на арматурното табло

* - възможни са и двата варианта
