Маслена помпа — демонтаж и монтаж (Audi A6 C5 Allroad)

Оттегляне

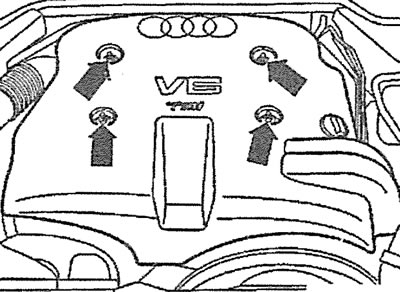

1. Отстранете горния защитен капак на двигателя, като отстраните щепселите и развиете гайките (вижте стрелките на илюстрацията).

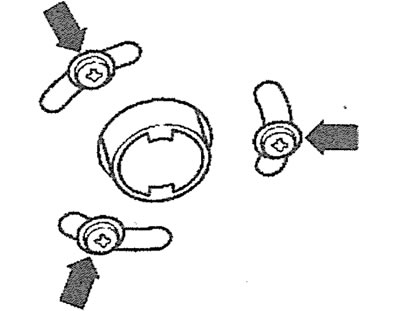

2. Превозни средства с парно отопление. Развийте болтовете, закрепващи тръбата на нагревателя към звукоизолиращия щит (вижте стрелките на илюстрацията).

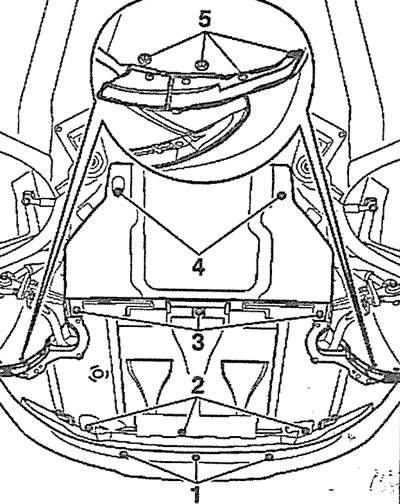

3. Развийте болтовете/извадете скобите 1-3 и 5 и отстранете предната част на калника на двигателя (вижте илюстрацията).

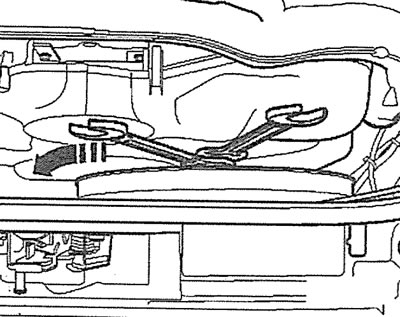

4. Развийте вентилатора на радиатора с виско съединител, като предпазвате главината му от завъртане с втория ключ (вижте илюстрацията).

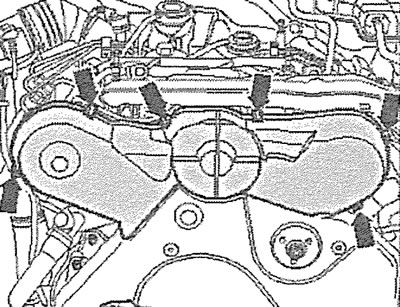

5. Отстранете закрепващите скоби (вижте стрелките на илюстрацията) и отстранете лявата и дясната част на защитния капак на задвижването на зъбното колело.

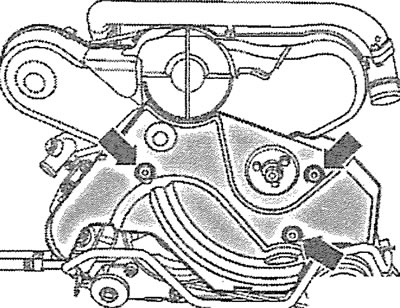

6. Развийте закрепващите болтове (вижте стрелките на илюстрацията) и отстранете защитния капак на задвижващия ремък на аксесоарите.




7. Отстранете масления съд (вижте съответната глава).

8. Отстранете капачката от долната гърловина за пълнене.

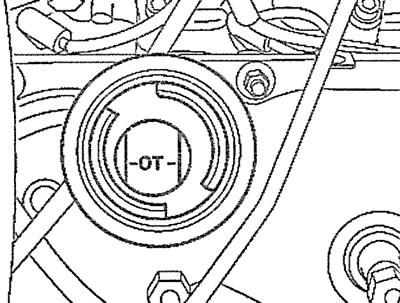

9. Поставете буталото на цилиндър № 1 в TDC, за което завъртете коляновия вал в посоката на въртене на двигателя чрез централния болт на задвижващото зъбно колело, докато надписът "OT" (горна мъртва точка) се появи в отвора за пълнене на масло на разпределителния вал (вижте илюстрацията).

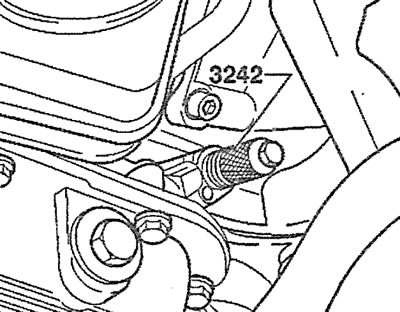

10. Развийте щепсела на цилиндровия блок и вместо това завийте фиксиращ щифт с подходящ диаметър, например фиксиращ щифт 3242, като по този начин блокирате коляновия вал (вижте илюстрацията).

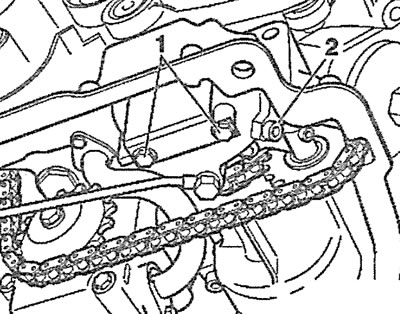

11. Развийте болтовете 1 и отстранете щита на маслената помпа, след което развийте болта 2 от корпуса на балансиращия вал (вижте илюстрацията).

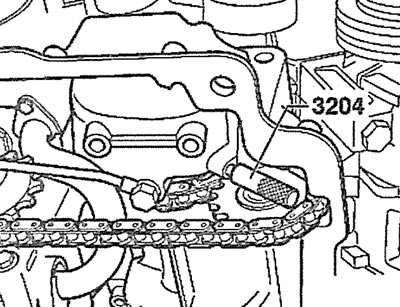

12. Спрете балансиращия вал с подходящ ограничител, например ограничител 3204, като го поставите в отвора за болт 2 (вижте илюстрацията).

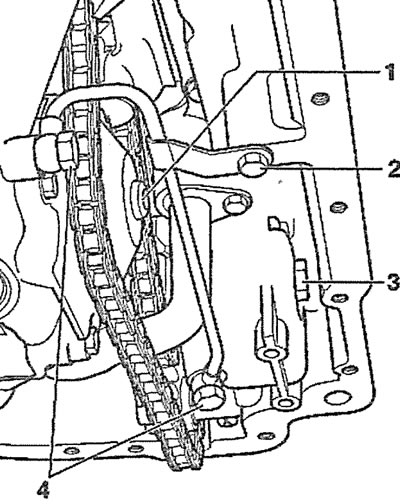

13. Разхлабете болта 1, закрепващ зъбното колело към вала на маслената помпа, развийте болта 3 на зъбното колело на балансиращия вал и болтовете 4, закрепващи маслопровода (вижте илюстрацията).




14. Развийте болта 2 на държача на маслопровода и отстранете маслопровода (вижте илюстрация 9.13).

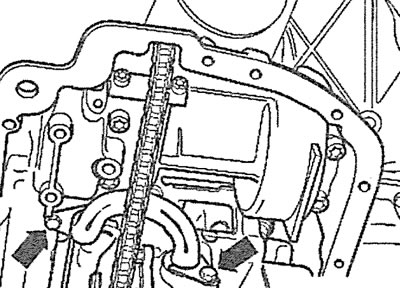

15. Развийте болтовете (вижте стрелките на илюстрацията) и отстранете тръбопровода за налягане на маслото.

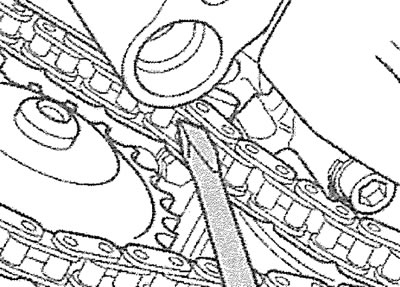

16. Извийте веригата на задвижването на маслената помпа с отвертка (вижте илюстрацията).



17. Развийте болтовете (вижте стрелките на илюстрацията), закрепващи водещото зъбно колело, и го отстранете заедно с зъбното колело на маслената помпа.

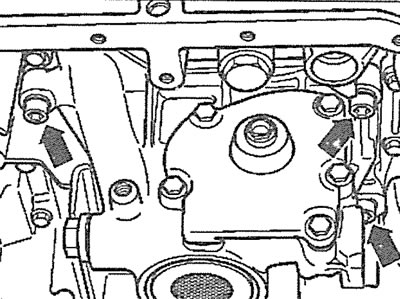

18. Развийте болтовете (вижте стрелките на илюстрацията), закрепващи маслената помпа, и свалете помпата.

Инсталиране

Маслената помпа се монтира в обратния ред на демонтаж.
