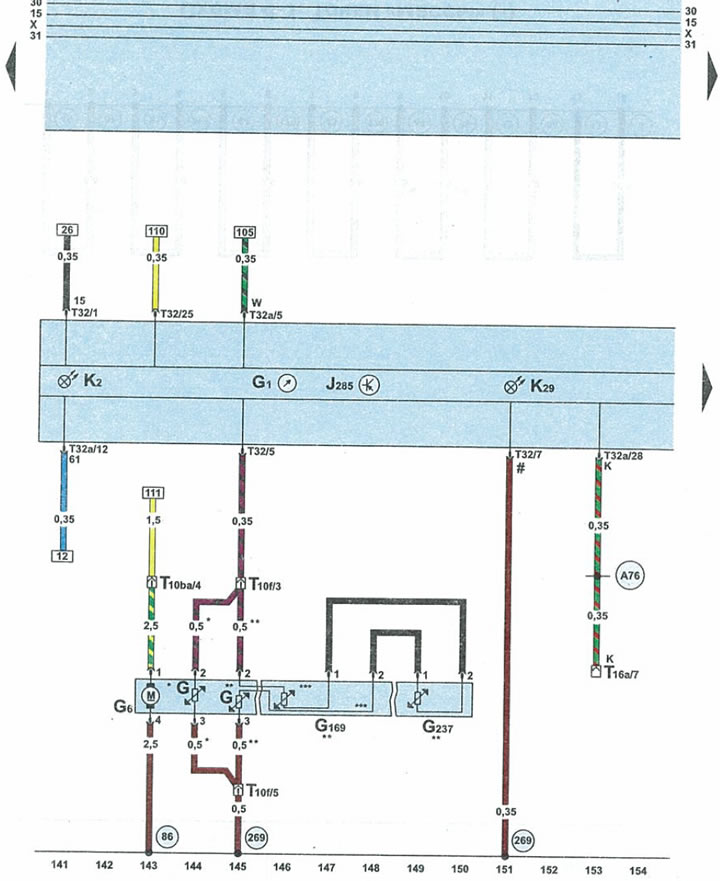

Схема 3-11. Арматурно табло, датчик за ниво на горивото
| G | сензор за измерване на горивото |
| G1 | индикатор за гориво |
| G6 | горивна помпа |
| G169 | датчик за ниво на горивото 2 |
| G237 | датчик за ниво на горивото 3 |
| 3285 | инструментален микропроцесор |
| K2 | предупредителна светлина за зареждане на батерията |
| K29 | светлинен индикатор за предварително загряване |
| T10f | 10-пинов кафяв щепсел от лявата страна на А-колоната |
| Т10ba | Син 10-пинов щепсел от лявата страна на А-колоната |
| T16a | 16-пинов мъжки диагностичен конектор |
| Т32 | Син 32-пинов щепсел на арматурното табло |
| T32a | Зелен 32-пинов щепсел на арматурното табло |
| 86 | проводник 1 "маса" (-) в кабелния сноп, отзад на двигателното отделение |
| 269 | свързване на 1 сензор към маса в кабелния сноп на арматурното табло |
| A76 | проводник към диагностичен конектор в кабелния сноп на арматурното табло |
| * | превозни средства с предно предаване |
| ** | превозни средства с четири задвижващи колела |
| *** | проводник в резервоара за гориво |
| # | контакт на сензора със земята (-) |
