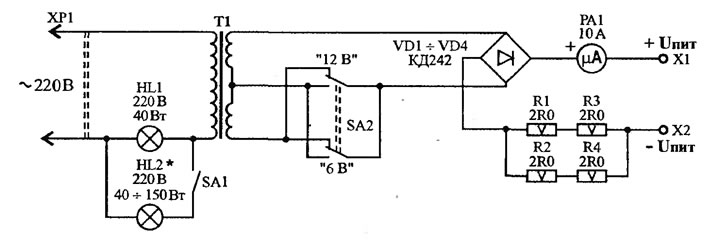

Рис. 2.56. Принципиальная схема зарядного устройства на тороиде от ЛАТР-2
Регулирование зарядного тока осуществляется в цепи первичной обмотки путем подбора ламп накаливания и в оперативном порядке - переключением ламп на последовательное (меньший ток) или параллельное (больший ток) соединение.
В этой схеме применен переключатель SA2 для выбора напряжения выхода 6 или 12 В.
В разрыв выходного провода включены резисторы R1—R4, ограничивающие ток через диоды при переполюсовке аккумулятора. При подключении клемм ЗУ к аккумуляторной батарее необходимо следить за показаниями амперметра при верном соединении (вилка ХР1 не соединена с сетью) ток должен отсутствовать, так как диодный мост не пропускает ток в обратном направлении. Неправильное включение приводит к зашкаливанию амперметра влево (необходимо немедленно отключить аккумулятор). Краткосрочное воздействие на амперметр и диоды током 6 А не приводит к страшным последствиям. Если же владелец не отключит ЗУ от батареи и даже соединит устройство с электросетью, то перегорят только выходные резисторы, и напряжение на аккумулятор подаваться не будет.
