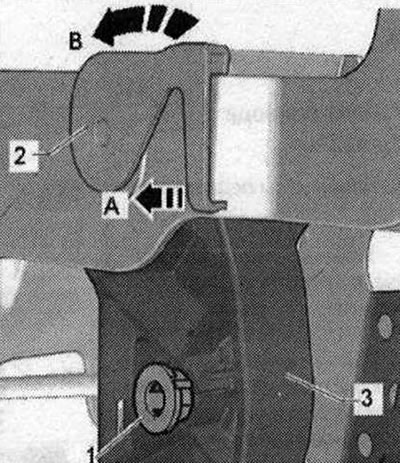

Снять стопорный палец -1-. Снять ось подшипников -2-, для чего приподнять стопорный язычок -стрелка А- и при этом проворачивать ось подшипников в -направлении стрелки В-. Извлечь ось подшипников -2- и снять педаль сцепления -3-.
Монтаж

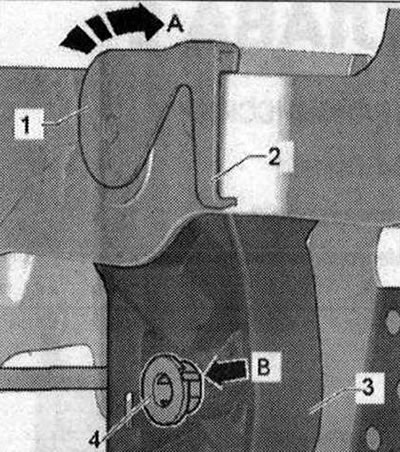

Установка в обратном порядке. Смазать все опорные и контактные поверхности консистентной смазкой -G 000 450 02-. Вставить педаль сцепления -3-, установить ось подшипников -1- и зафиксировать ее в -направлении стрелки А-. Стопорный язычок -2-должен зафиксироваться на кронштейне педали. Установить стопорный палец -4-. Выступ на пальце -стрелка В- должен войти в канавку на педали сцепления.
Установить сервопружину. Установить опорный кронштейн.
