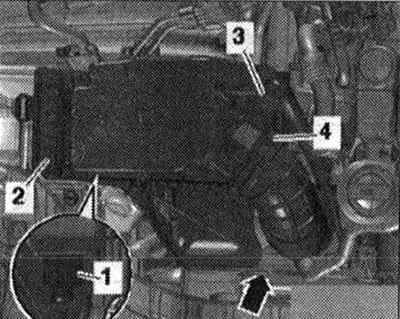

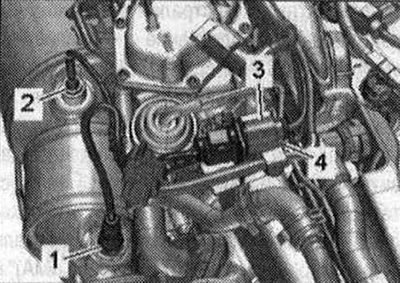

Снять лямбда-зонд -G39- -поз. 1-. Снять датчик температуры 3 ОГ -G495-. Снять датчик температуры 4 ОГ -G648-. Снять переднюю стенку водоотводящего короба — Ремонтная группабО.

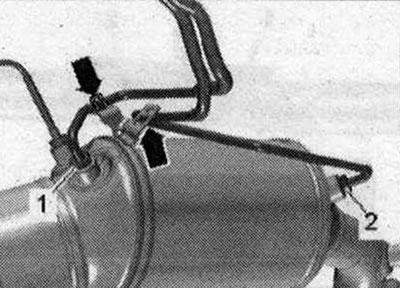

Выкрутить накидные гайки -1,2-. Высвободить магистрали -стрелки- и отвернуть их в сторону.

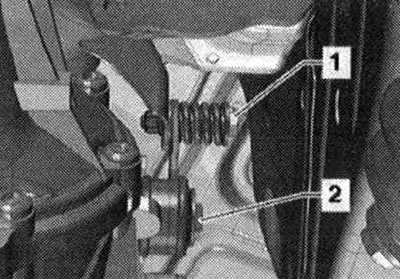

Выкрутить болт -2- подвески сажевого фильтра. -Поз. 1- не учитывать.

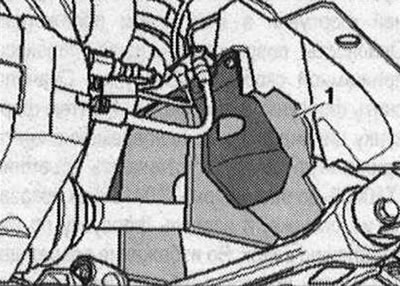

Снять крышку -1- приводного вала в правой колесной нише.

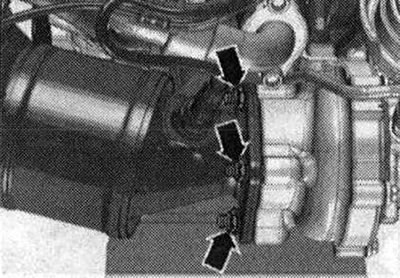

Выкрутить гайки -стрелки- и отжать сажевый фильтр назад.

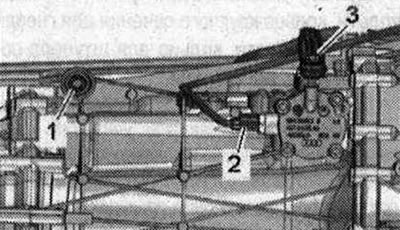

А/м с МКП: Выкрутить болт -3-, отвернуть шток в сторону. -Поз. 1,2- не учитывать.
Все

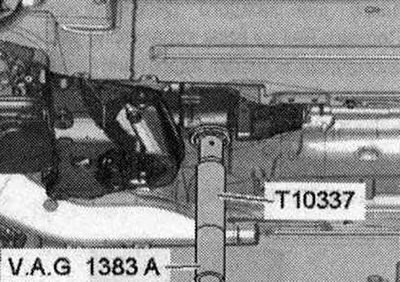

Насадить опору КП -Т10337- на подъемник для двигателя и КП и приставить снизу к КП. Приподнять слегка КП.

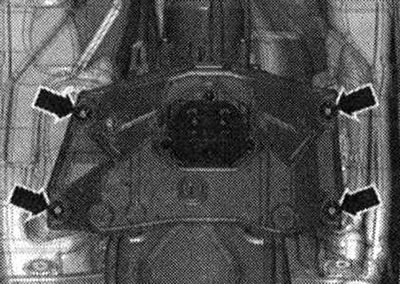

Выкрутить болты -стрелки- поперечины туннеля.

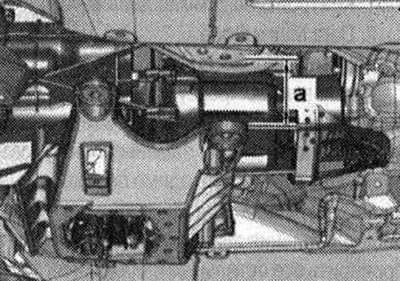

Опустить силовой агрегат с помощью подъемника для двигателя и КП только на размер -а-. Размер -а- = макс. 65 мм.
Положить сажевый фильтр на КП. Снова приподнять КП и закрепить поперечину туннеля. Извлечь сажевый фильтр по направлению вверх.
Монтаж
Установка в обратном порядке, учитывать следующее. Заменить прокладки и гайки. Установить поперечину туннеля и шток. Установить переднюю стенку водоотводящего короба. Установить датчик температуры ОГ 4 -G648-. Установить датчик температуры ОГ 3 -G495-. Установить лямбда-зонд -G39-. Установить приемную трубу. Установить правое переднее колесо. Установить корпус возд. фильтра. Установить выпускную систему без напряжений. После замены сажевого фильтра выполнить функцию Адаптация в режиме Ведомые функции.
