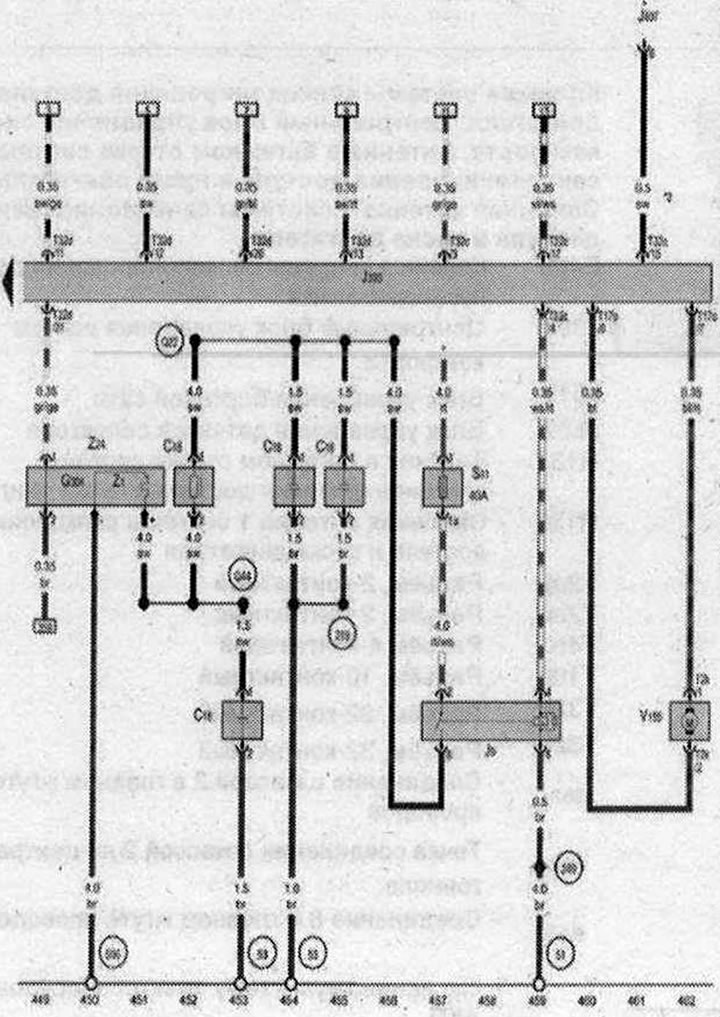

Датчик разрушения заднего стекла, Центральный блок управления систем комфорта, Электродвигатель запирания лючка горловины топливного бака, Нагревательный элемент заднего стекла
![](https://www.audimanual.ru/img/q/4359.jpg)
- С18 - Помехоподавляющий фильтр антенны на стекле
- G304 - Датчик разрушения заднего стекла
- J9 - Реле обогрева заднего стекла
- J393 - Центральный блок управления систем комфорта
- J807 - Реле розеток
- S41 - Предохранитель обогрева заднего стекла
- T2k - Разъём. 2-контактный
- Т17o - Разъем. 17-контактный
- Т32с - Разъём, 32-контактный
- T32d - Разъём, 32-контактный
- V155 - Электродвигатель запирания лючка горловины топливного бака
- Z1 - Нагревательный элемент заднего стекла
- Z24 - Нагревательный элемент заднего стекла с антенной
- 51 - Точка соединения с массой в багажном отсеке справа
- 53 - Точка соединения с массой на крышке багажного отсека справа
- 219 - Соединение с массой 2 в жгуте проводов двери/крышки багажного отсека
- 549 - Соединение с массой 2 в жгуте проводов салона
- 666 - Точка соединения с массой на крыше сзади справа
- Q22 - Соединение 1 в жгуте проводов крышки багажного отсека
- Q44 - Соединение 2 в жгуте проводов крышки багажного отсека
- *- см. актуальную схему расположения предохранителей
- *2 - Размер сечения зависит от комплектации
ws | белый | sw | чёрный |
ro | красный | rt | красный |
br | коричневый | gn | зелёный |
bl | синий | gr | серый |
li | лиловый | vi | лиловый |
ge | жёлтый | or | оранжевый |
rs | розовый |
