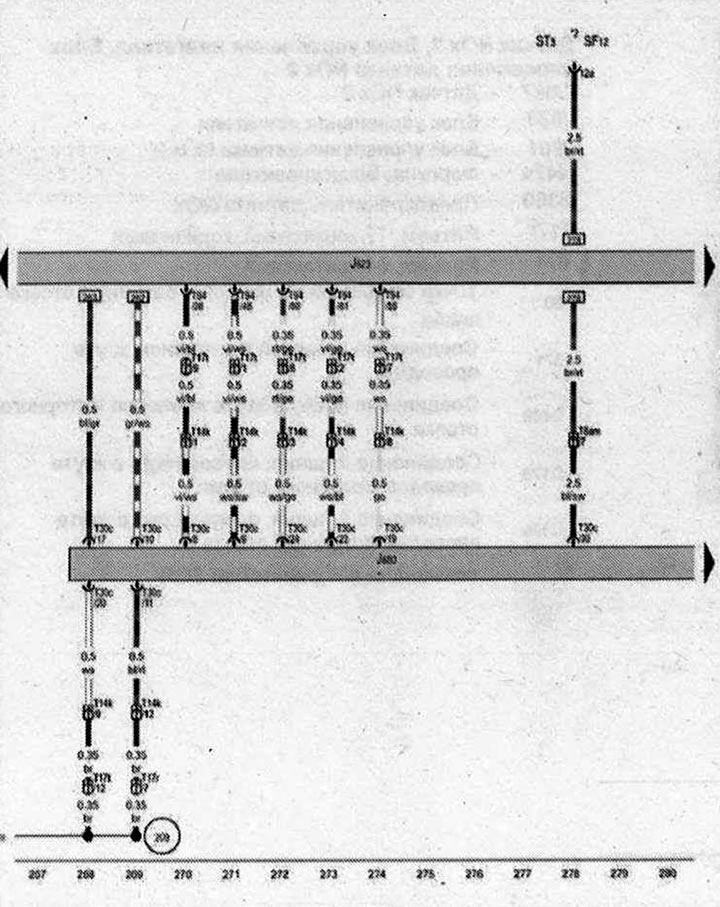

Блок управления двигателя, Блок управления системы дозирования восстановителя
![](https://www.audimanual.ru/img/q/4430.jpg)
- J623 - Блок управления двигателя
- J880 - Блок управления системы дозирования восстановителя
- ST3 - Блок предохранителей 3
- SF12 - Предохранитель 12 в блоке предохранителей F
- Т8am - Разъём, 8-контактный, чёрный
- Т14k - Разьём, 14-контактный, коричневый
- Т17r - Разъем, 17-контактный, белый
- T17t - Разъем, 17-контактный, коричневый
- ТЗ0с - Разъём, 30-контактный
- Т94 - Разъём. 94-контактный
- 209 - Соединение с массой 6 в жгуте проводов моторного отсека
- * - только для а/м с системой SCR
- *2 - см. актуальную схему расположения предохранителей
ws | белый | sw | чёрный |
ro | красный | rt | красный |
br | коричневый | gn | зелёный |
bl | синий | gr | серый |
li | лиловый | vi | лиловый |
ge | жёлтый | or | оранжевый |
rs | розовый |
