Блок предохр. В -SB- в коммутационном блоке моторного отсека
Отсоединить провод массы от АКБ при выключенном зажигании. Снятие заливного патрубка для бачка стеклоомывателя. Выкрутить болты -1,2,4- и снять крышку -3-коммутационного блока мот. отсека -стрелка-.
![](https://www.audimanual.ru/img/q/4188.jpg)

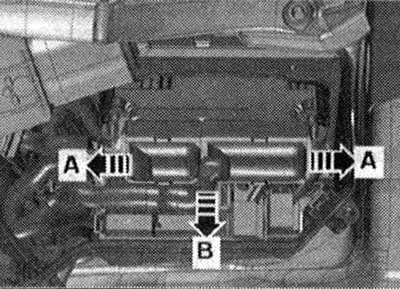

-Поз. 5- не учитывать. Разблокировать фиксаторы -стрелки А- и извлечь блок управления двигателя -стрелка В-.
![](https://www.audimanual.ru/img/q/4189.jpg)

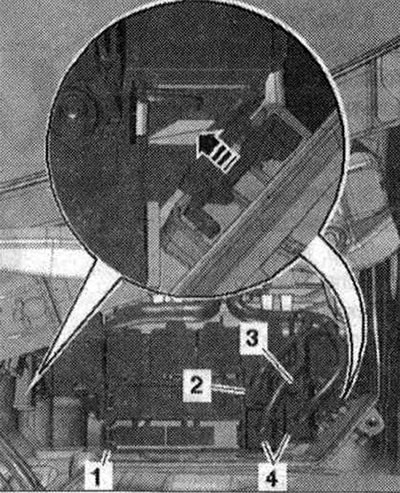

При наличии, отсоединить эл. разъем-2-. Отсоединить разъемы -4- и открутить эл. провод -3-. Разблокировать фиксаторы -стрелка- и снять блок предохр. В -SB- -поз. 1-. Освободить и снять жгут проводов двигателя в эл. коробке.
![](https://www.audimanual.ru/img/q/4190.jpg)

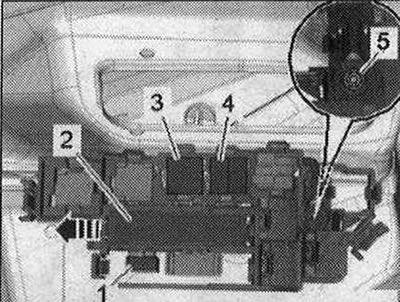

Открутить электрическую линию -5-. Извлечь реле -3- и блоки управления -4- из блока предохр. В -SB-. Разблокировать зажим -стрелка-, блок предохр. -2- выдавить назад и снять. Разблокировать зажим и выдавить назад доп. блок предохр. -1-.
![](https://www.audimanual.ru/img/q/4191.jpg)

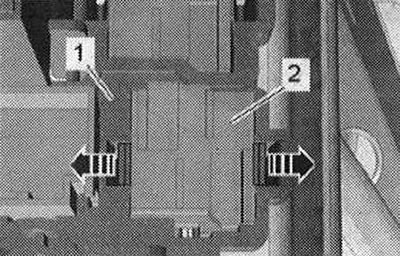

Разблокировать зажимы -стрелки- и выдавить блок реле -2- назад из держателя. Извлечь блок предохр. В -SB- из коммутационного блока мот. отсека.
![](https://www.audimanual.ru/img/q/4192.jpg)
Монтаж
Установка в обратном порядке: установить заливной патрубок для бачка стеклоомывателя. Подключить АКБ.
Блок предохр. в коммутационном блоке мот. отсека

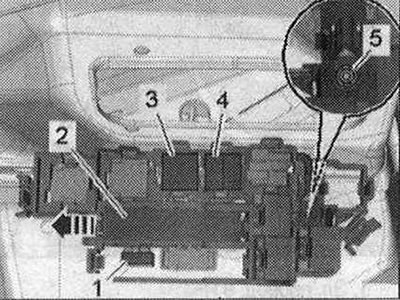

Снять блок предохр. В -SB-. Блок реле -3-и -4- и предохр. -1- остаются зафиксированными. Провод -5- остается подсоединенным.
![](https://www.audimanual.ru/img/q/4193.jpg)

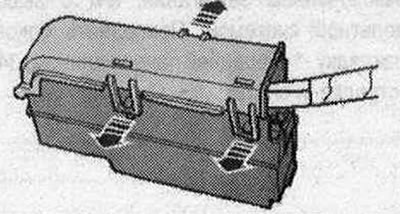

Разблокировать зажим -стрелка-, блок предохр. -2- выдавить назад и снять. Извлечь предохранители из блока. Разблокировать фиксаторы -стрелки- и снять крышку блока предохр..
![](https://www.audimanual.ru/img/q/4194.jpg)

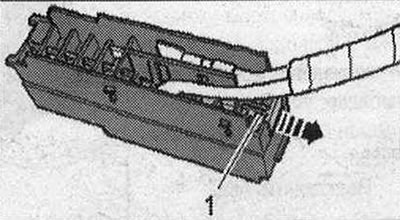

Извлечь фиксирующие планки -1- штекерных соединений -стрелка- и извлечь штекерные соединения из контактной колодки.
![](https://www.audimanual.ru/img/q/4195.jpg)
Точное расположение контактов блока предохр. в коммутационном блоке мот. отсека указано на действующей эл. схеме электрооборудования.
Монтаж
Установка в обратном порядке: установить блок предохр. В -SB-.
Снятие разветвителя 2 кл. 30 -TV22-

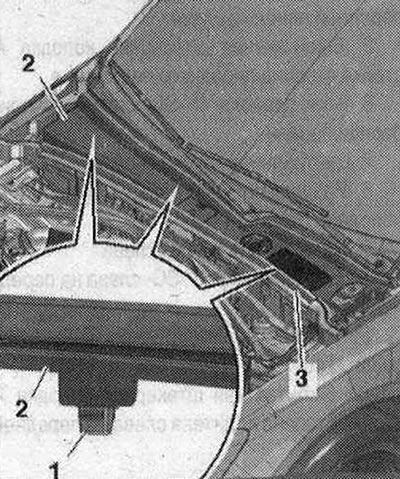

Отсоединить провод массы от АКБ при выключенном зажигании, а/м с высоковольтной системой. Снять уплотнение -3-. Отсоединить клипсы -1- из креплений и снять кожух водоотводящего короба -2-.
![](https://www.audimanual.ru/img/q/4196.jpg)

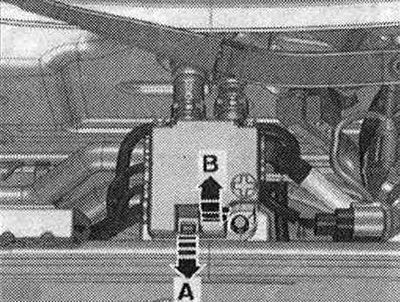

Разблокировать фиксатор -стрелка А- и снять крышку -стрелка В-.
![](https://www.audimanual.ru/img/q/4197.jpg)

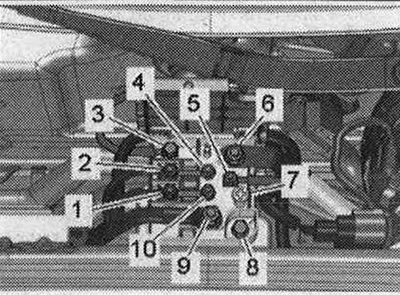

Открутить электропровода -1...6- и -9, 10-. Выкрутить болт -8- и снять с растяжки разветвитель 2 кл. 30 -TV22-.
![](https://www.audimanual.ru/img/q/4198.jpg)
-Поз. 7- не учитывать.
Установка в обратном порядке.
Отсоединение дверного разделительного разъема

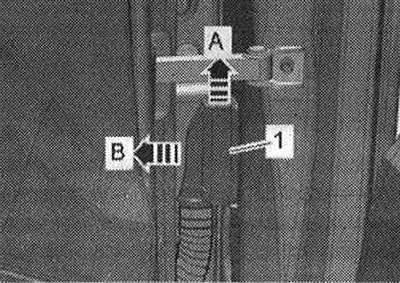

Выключить зажигание. Разблокировать штекерный фиксатор по -направлению стрелки А- и извлечь наружу разделительный штекер двери -1- -стрелка В-.
![](https://www.audimanual.ru/img/q/4199.jpg)
Снятие блока предохр. A -SA- в багажнике

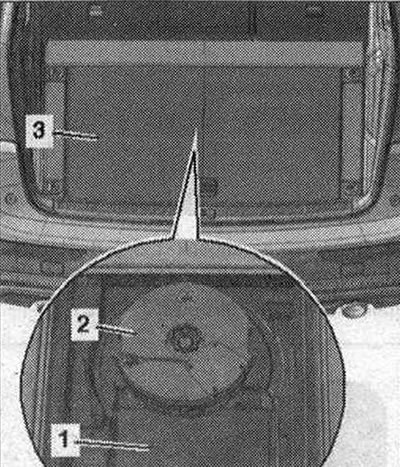

Выключить зажигание. Извлечь пол багажника -3-. При наличии снять Bassbox -2-. Отогнуть покрытие пола -1- над крышкой.
![](https://www.audimanual.ru/img/q/4200.jpg)

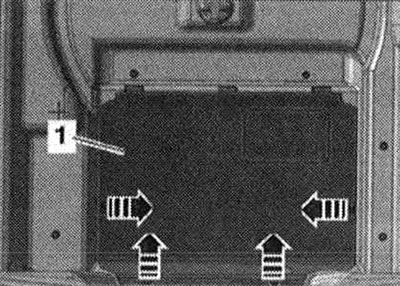

Разблокировать защелки -стрелки- и открыть крышку -1 -.
![](https://www.audimanual.ru/img/q/4201.jpg)

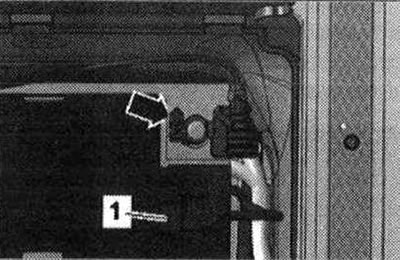

Открыть крышку -1 - над минусовой клеммой АКБ. Ослабить на несколько оборотов гайку и снять полюсный наконечник -стрелка- провода массы с полюсного вывода батареи.
![](https://www.audimanual.ru/img/q/4202.jpg)

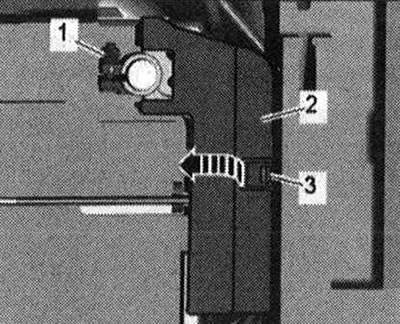

Ослабить гайку -1- на несколько оборотов и отсоединить клемму клеммы с держателем предохранителя A -SA- от полюсного вывода. Разблокировать пружинный фиксатор -3- и открыть крышку -2- над блоком предохр. A -SA- -стрелка-.
![](https://www.audimanual.ru/img/q/4203.jpg)

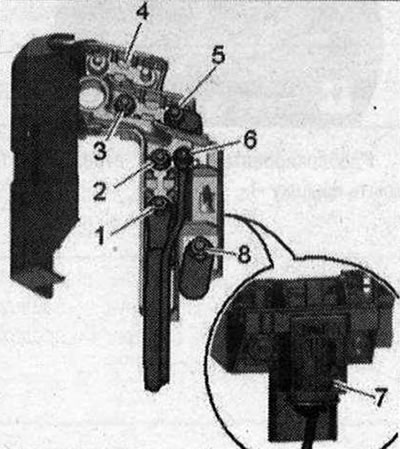

Открутить эл. кабели -1,5,6,8-. Извлечь блок предохр. A -SA- -поз. 4-. Снять пиропатрон отключения АКБ -N253- -поз. 7-.
![](https://www.audimanual.ru/img/q/4204.jpg)
-Поз. 2,3- не учитывать. Точное назначение контактов блока предохр. А -SA-приведено на фактической эл. схеме.
Монтаж
Установка в обратном порядке: установить пиропатрон отключения АКБ -N253-.
Подключить АКБ.
