Оснащение для подключения моб. телефона (CAN)
Приемопередающее устройство телефона -R36- соединено с системой infotainment (магнитола) через шину CAN-BUS. Оно располагает также антенной для Bluetooth -R152-. Управление осуществляется через магнитолу -R- или мобильный телефон -R54-. В переднем плафоне подсветки -W1-встроены микрофоны блока микрофонов переднего модуля крыши -R164-. Один из микрофонов (передний левый микрофон -R140-) соединен с приемопередающим устройством телефона -R36-.
Комплект для подключения моб. телефона к блоку управления электроникой коммуникаций 1-J794- (MMI)
Управление осуществляется через информационно-развлекательный центр MMI или мобильный радиотелефон -R54-. В переднем плафоне подсветки -W1- встроены микрофоны блока микрофонов переднего модуля крыши -R164-. Из них 1 микрофон (передний левый микрофон -R140-) соединен с б/у информационной электроникой 1 -J794-.
Устройство громкой связи Bluetooth в блоке управления электроникой коммуникаций 1-J794- (MMI)
Б/у электроникой коммуникаций 1 -J794-устанавливается с блоком микрофонов в переднем модуле крыши -R164- и используется в. качестве устройства громкой связи. Соединение с мобильным телефоном -R54-происходит исключительно через Bluetooth. Антенна для Bluetooth -R152- встроена в блок управления электроникой коммуникаций 1 -J794-.
Устройство громкой связи Bluetooth (CAN)
Установлено приемо-передающее устройство телефона -R36- с блоком микрофонов в переднем модуле крыши -П164-/антен-ной для Bluetooth -R152- и служит исключительно в качестве устройства громкой связи. Соединение с мобильным телефоном -R54- происходит исключительно через Bluetooth. Антенна для Bluetooth -R152- подключена к приемо-передающему устройству телефона -R36-. Поиск неисправностей проводится в режиме "Ведомый поиск неисправностей".
Указания по технологии Bluetooth
В технологии Bluetooth используется стандартизированное радиосоединение для передачи данных между приемо-передающим устройством телефона -36-/б/у электроникой коммуникаций 1 -J794- и мобильным телефоном -R54- технология Bluetooth. В приемопередающем устройстве телефона -36-/блоке управления электроникой коммуникаций 1 -J794- находится доп. приемопередающий узел. Антенна для Bluetooth -R152-, приемо-передающее устройство телефона -36-/блок управления электроникой коммуникаций 1 -J794- и мобильный телефон -R54- имеют беспроводное соединение. Радиус действия радиосвязи ок. 10 метров.
![](https://www.audimanual.ru/img/q/3892.jpg)

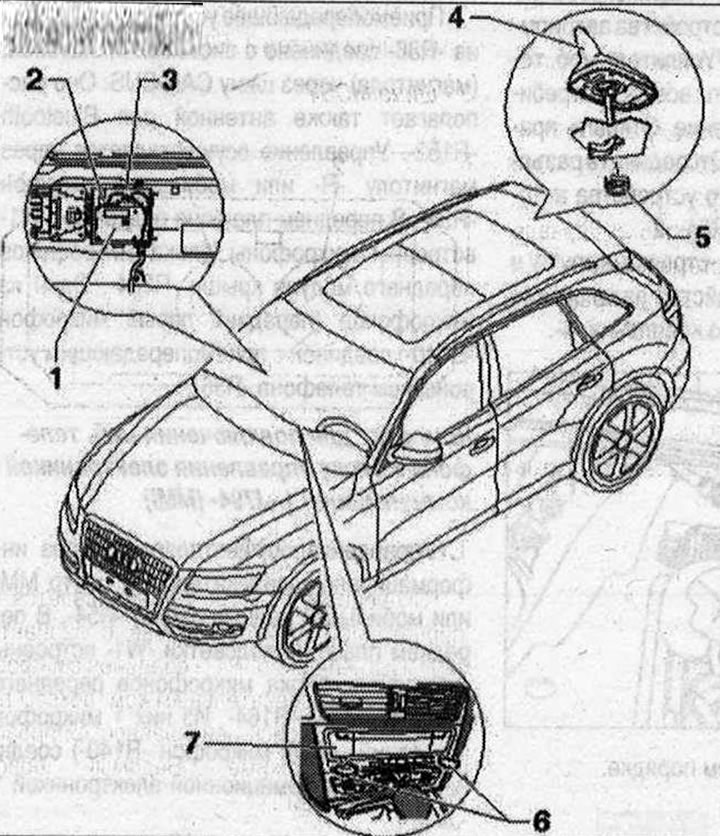

Схема монтажа 1. Приемопередающее устройство для телефона -R36- (CAN); 2. Антенная для Bluetooth -R152-; 3. Коммутационный блок; 4. Антенна на крыше -R216- .; 5. Гайка. 6 Н·м; 6. Съёмник для магнитолы -Т10057-; 7. Б/у электроникой коммуникаций 1 -J794- (MMI)
