![](https://www.audimanual.ru/img/q/3873.jpg)

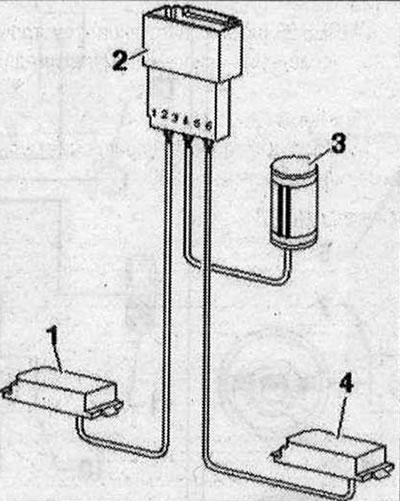

Разводка контактов разъема 1. Микрофон передний левый -R140-(чёрный); 2. 6-контактный разъем П~6с) синий, контакты 1-2: передний левый микрофон -R140- (черный), контакты 3-4: внутренний микрофон -R74- (черный), контакты 5-6: передний правый микрофон -R141- (синий); 3. Внутренний микрофон -R74- (черный); 4. Микрофон передний правый -R141-(синий)
Штекерные разъёмы комплекта для подключения моб. телефона (CAN)

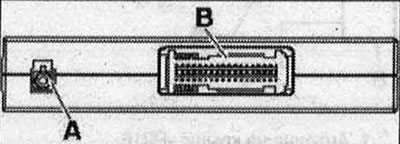

Приемопередающее устройство для телефона -R36-
![](https://www.audimanual.ru/img/q/3874.jpg)
- А - Разъем (желтого цвета) антенны для Bluetooth -R152-
- В - Многоконтактный разъем, 54-контактный (Т54а)
Указание. Неуказанные штекерные контакты не задействованы.

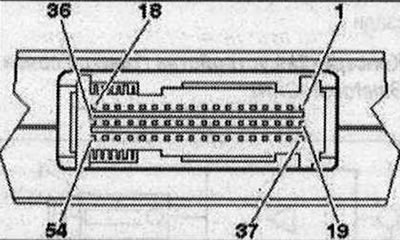

В - многоконтактный разъем, 54-контактный (Т54а)
![](https://www.audimanual.ru/img/q/3875.jpg)
- 1. Клемма 30
- 2. Клемма 31
- 3. Сигнал включения к усилителю моб. телефона -R86-
- 8. Низкочастотный вывод (+) к магнитоле-R-
- 9. Низкочастотный вывод (-) к магнитоле -R-
- 10. Клемма 31 ("масса" экрана) (не используется)
- 11. Вход микрофона (+) от блока микрофонов в переднем модуле крыши -R164- (переднего левого микрофона -R140-)
- 12. Вход микрофона (-) от блока микрофонов в переднем модуле крыши -R164- (переднего левого микрофона -R140-)
- 16. NF-stumm (откл. звука) (не используется)
- 17. CAN-Infotainment High
- 18. CAN-Infotainment Low
- 37. Клемма 30 к телефонному держателю -R126-
- 39. Клемма 31 к телефонному держателю-R126-
- 41. Клемма 30 к телефонному держателю -R126-
- 42. Вход микрофона (+) к телефонному держателю -R126-
- 43. Вход микрофона (-) к телефонному держателю -R126-
- 44. Клемма 31 ("масса" экрана)
- 45. Низкочастотный вывод (+) от держателя телефона-R126-
- 46. Низкочастотный вывод (-) от держателя телефона -R126-
- 47. Сигнал DIAG от держателя телефона -R126-
- 49. Ser-Tx (+) к телефонному держателю -R126-
- 50. Ser-Tx (-) к телефонному держателю -R126-
- 51. Ser-Rx (+) от телефонного держателя -R126-
- 52. Ser-Rx (-) от телефонного держателя -R126-
Штекерные разъёмы комплекта для подключения моб. телефона (MMI)

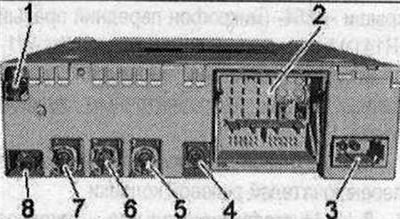

Б/у электроникой коммуникаций 1-J794-
![](https://www.audimanual.ru/img/q/3876.jpg)
- 1. Вывод GSM от антенны на крыши -R216-
- 2. Соединительная колодка с четырьмя многоконтактными разъемами
- 3. Шина MOST
- 4/7/8. не задействован
- 5. Многоконтактный разъем, 4-контакт-ный (Т4ат) к переднему индикатору б/у панели управления и индикации -J685-
- 6. Многоконтактный разъем, 4-контактный (Т4ар) к выводу для внешних аудиоисточников-И199-

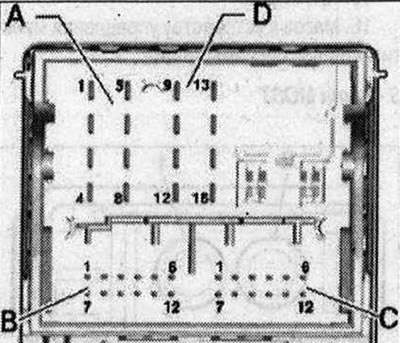

2 - соединительная колодка с четырьмя многоконтактными разъемами
![](https://www.audimanual.ru/img/q/3877.jpg)
А - многоконтактный разъем, 8-контактный (T8ah), коричневый
- 1/4. не задействован
- 2. электропитание к устройству управления мультимедийной системы -Е380-
- 3. Wake UP (запуск) к панели управления мультимедийной системы -Е380-
- 5. Сигнал включения к усилителю моб. телефона -R86-
- 6. Res MU к устройству управления мультимедийной системы -Е380-
- 7. Диагностический кабель разрыва кольца
В - многоконтактный разъем, 12-контактный (Т12х), синий
- 8. Вход микрофона (+) от блока микрофонов в переднем модуле крыши -R164- (передний левый микрофон -R140-)
- 9. Вход микрофона (-) от блока микрофонов в переднем модуле крыши -R164- (передний левый микрофон -R140-)
С - многоконтактный разъем, 12-контактный (Т12у), зеленый
Все контакты соединены с выводом для внешних аудиоисточников -R199-.
- 1. NF-ln масса
- 2. NF-ln справа
- 3. USB (+5 В)
- 4. USB (масса)
- 5. не задействован
- 6. Detect
- 7. NF-ln слева
- 8. NF-ln масса экрана
- 9. Кабель FBAS (+)
- 10. Кабель FBAS (-)
- 11/12. Данные iPod
D - многоконтактный разъем, 8-контактный (T16q), черный
- 10. Данные с панели управления системы мультимедиа -Е380-
- 11. Данные к панели управления мультимедийной системы -Е380-
- 12. Клемма 31
- 13. Сигнал DIAG от держателя телефона -R126-
- 14. RES ВТ (проба с нагрузкой) от устройства управления системы мультимедиа -Е380-
- 15. Клемма 30
- 16. Масса к устройству управления мультимедийной системы -Е380-

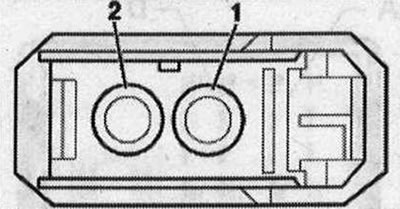

3 - шина MOST
![](https://www.audimanual.ru/img/q/3878.jpg)
- 1. Вход
- 2. Выход
Разъемы встроенного телефона Bluetooth
Б/у электроникой коммуникаций 1-J794-
- 1. Вывод GSM от антенны на крыши -R216-
- 2. Соединительная колодка с четырьмя многоконтактными разъемами
- 3. Шина MOST
- 4/7/8. не задействован
- 5. Многоконтактный разъем, 4-контактный (Т4ат) к переднему индикатору б/у панели управления и индикации-J685-
- 6. Многоконтактный разъем, 4-контактный (Т4ар) к выводу для внешних аудиоисточников-В199-
2 - соединительная колодка с четырьмя многоконтактными разъемами
А - многоконтактный разъем, 8-контакт-нь,1й (T8ah), коричневый
- 1/4/5. не задействован
- 2. электропитание к устройству управления мультимедийной системы -Е380-
- 3. Wake UP (запуск) к панели управления мультимедийной системы -Е380-
- 6. Res MU к устройству управления мультимедийной системы -Е380-
- 7. Диагностический кабель разрыва кольца
В - многоконтактный разъем, 12-контактный (Т12х), синий
- 8. Вход микрофона (+) от блока микрофонов в переднем модуле крыши -R164- (передний левый микрофон -R140-)
- 9. Вход микрофона (-) от блока микрофонов в переднем модуле крыши -R164- (передний левый микрофон -R140-)
С - многоконтактный разъем, 12-контактный (Т12у), зеленый
Все контакты соединены с выводом для внешних аудиоисточников -R199-.
- 1. NF-ln масса
- 2. NF-ln справа
- 3. USB (+5 В)
- 4. USB (масса)
- 5. не задействован
- 6. Detect
- 7. NF-ln слева
- 8. NF-ln масса экрана
- 9. Кабель FBAS (+)
- 10. Кабель FBAS (-)
- 11/12. Данные iPod
D - многоконтактный разъем, 8-контактный (T16q), черный
- 9. Сигнал включения к держателю телефона-R126-
- 10. Данные с панели управления системы мультимедиа-Е380-
- 11. Данные к панели управления мультимедийной системы -Е380-
- 12. Клемма 31
- 14. RES ВТ (проба с нагрузкой) от устройства управления системы мультимедиа -Е380-
- 15. Клемма 30
- 16. Масса к устройству управления мультимедийной системы -Е380-
3 - шина MOST
- 1. Вход
- 2. Выход
Разъемы комплекта для подключения моб. телефона

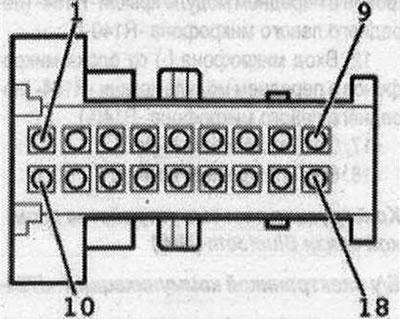

Многоконтактный разъем, 18-контактный (Т18э), черный
![](https://www.audimanual.ru/img/q/3879.jpg)
- 1. Клемма 31
- 4. НЧ-отключение звука к магнитоле -В-/блоку управления электроникой коммуникации 1-J794-
- 7. Низкочастотный вывод (-) к магнитоле -R-
- 9. Вход микрофона (-) от блока микрофонов в переднем модуле крыши -R164- (переднего левого микрофона -R140-)
- 10. Клемма 15
- 11. Клемма 30
- 16. Низкочастотный вывод (+) к магнитоле-Fl-
- 18. Вход микрофона (+) от блока микрофонов в переднем модуле крыши -R164- (переднего левого микрофона -R140-)
Разъемы устройства громкой связи Bluetooth (CAN)

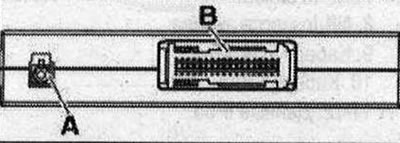

Приемопередающее устройство для телефона -R36-
![](https://www.audimanual.ru/img/q/3880.jpg)
- А - Разъем (желтого цвета) антенны для Bluetooth -R152-
- В - Многоконтактный разъем, 54-кон-тактный (Т54а)

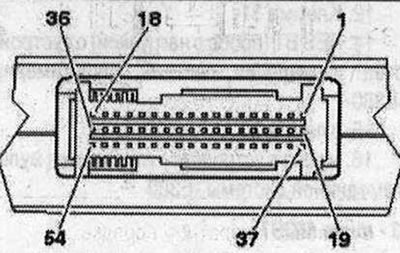

В - многоконтактный разъем, 54-контактный (Т54а)
![](https://www.audimanual.ru/img/q/3881.jpg)
- 1. Клемма 30
- 2. Клемма 31
- 8. Низкочастотный вывод (+) к магнитоле-R-
- 9. Низкочастотный вывод (-) к магнитоле -R-
- 11. Вход микрофона (+) от блока микрофонов в переднем модуле крыши -R164- (переднего левого микрофона -R140-)
- 12. Вход микрофона (-) от блока микрофонов в переднем модуле крыши -R164- (переднего левого микрофона -R140-)
- 17. CAN-Infotainment High
- 18. GAN-Infotainment Low
Конструкция разъема устройства громкой связи Bluetooth (MMI)

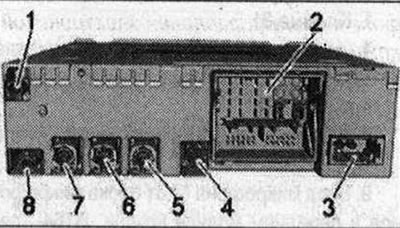

Б/у электроникой коммуникаций 1-J794-
![](https://www.audimanual.ru/img/q/3882.jpg)
- 1 /4/7/8. не задействован
- 2. Соединительная колодка с четырьмя многоконтактными разъемами
- 3. Шина MOST
- 5. Многоконтактный разъем, 4-контактный (Т4ат) серый к устройству индикации переднего б/у индикацией и информацией -J685-
- 6. Многоконтактный разъем, 4-контакт-ный (Т4ар) к выводу для внешних аудиоисточников-RI 99-
2 - соединительная колодка с четырьмя многоконтактными разъемами

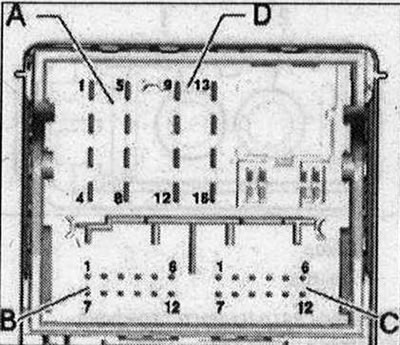

![](https://www.audimanual.ru/img/q/3883.jpg)
А - многоконтактный разъем, 8-контактный (T8ah), коричневый
- 1/4/5. не задействован
- 2. электропитание к устройству управления мультимедийной системы -Е380-
- 3. Wake UP (запуск) к панели управления мультимедийной системы -Е380-
- 6. Res MU к устройству управления мультимедийной системы -Е380-
- 7. Диагностический кабель разрыва кольца
В - многоконтактный разъем, 12-контактный (Т12х), синий
- 8. Вход микрофона (+) от блока микрофонов в переднем модуле крыши -R164- (передний левый микрофон -R140-)
- 9. Вход микрофона (-) от блока микрофонов в переднем модуле крыши -R164- (передний левый микрофон -R140-)
С - многоконтактный разъем, 12-контактный (Т12у), зеленый
Все контакты соединены с выводом для внешних аудиоисточников -R199-.
- 1. NF-ln масса
- 2. NF-ln справа
- 3. USB (+5 В)
- 4. USB (масса)
- 5. не задействован
- 6. Detect
- 7. NF-ln слева
- 8. NF-ln масса экрана
- 9. Кабель FBAS (+)
- 10. Кабель FBAS (-)
- 11/12. Данные iPod
D - многоконтактный разъем, 8-контактный (Т16q), черный
- 10. Данные с панели управления системы мультимедиа -Е380-
- 11. Данные к панели управления мультимедийной системы -Е380-
- 12. Клемма 31
- 14. RES ВТ (проба с нагрузкой) от устройства управления системы мультимедиа -Е380-
- 15. Клемма 30
- 16. Масса к устройству управления мультимедийной системы -Е380-

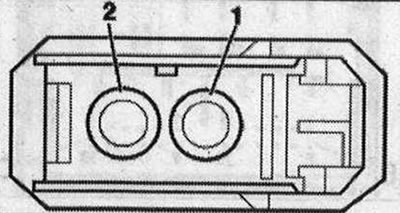

3 - шина MOST
![](https://www.audimanual.ru/img/q/3884.jpg)
- 1. Вход
- 2. Выход
Разъемы усилителя для моб. телефона -R86-

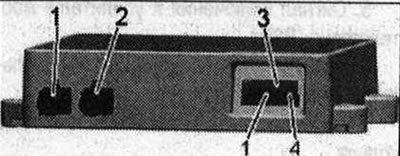

Усилитель моб. телефюна -R86-
![](https://www.audimanual.ru/img/q/3885.jpg)
- 1. Разъем GSM (лиловый) от антенны на крыше-Н216-
- 2. Антенный вывод (лилового цвета) к держателю телефона -R126-
- 3. Многоконтактный разъем, 4-контактный (ТЗак), черный
3 - Многоконтактный штекерный разъем, 4-контактный (Т4ак), черный
- 1. Клемма 30
- 2. Клемма 31
- 3. Сигнал включения приемо-передающего устройства телефона -R36- (CAN)/6/y электроникой коммуникаций 1-J794- (MMI)
- 4. Контрольный контакт (не используется)
