Снятие блока управления ELV-J764- (Audi Q5 Typ 8R)

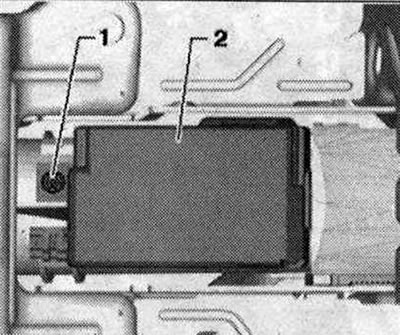

Для замены блока управления ELV -J764- достаточно снять следующие детали с рулевой колонки: подушка безопасности водителя; рулевое колесо; облицовка рулевой колонки; необходимые эл. провода и штекерные разъемы; снять рулевую колонку. Вывернуть болт -1 - и снять блок управления ELV-2-.

Установка

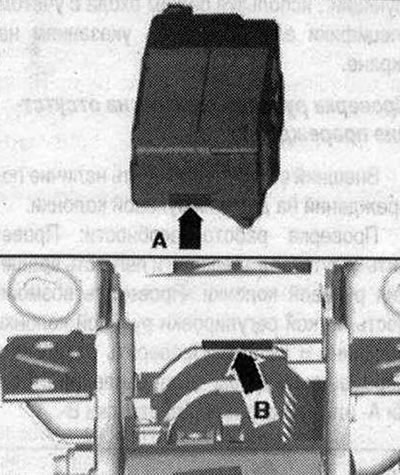

Установка в обратном порядке. При этом нужно учитывать момент затяжки. При замене только блока управления ELV -J764-следует снова использовать ранее установленный крепёжный болт блока управления. При замене рулевой колонки необходимо снять защитную крышку и использовать крепежный болт блока управления ELV -J764-, прилагающийся к новой рулевой колонке. При установке блока управления ELV вставить цапфу -стрелка А- в паз -стрелка В- рулевой колонки.

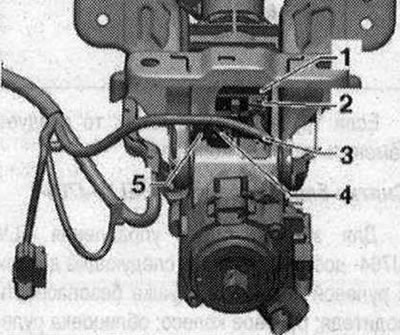

После подключения штекерного разъема -2- убедиться, что жгут проводов -3- крепится с помощью фиксатора -5- в предусмотренном для этого месте.



Убедиться, что жгут проводов -3- блока управления ELV -J764- -1- при перемещении рулевой колонки не защемляется и не касается острых кромок. После замены блока управления ELV -J764- необходимо выполнить последующие работы с помощью. Для этого выбрать соответствующую программу в "ведомых функциях" и следовать указаниям на дисплее. Если после замены загорается контрольная лампа датчика угла поворота рулевого колеса -G85- на комбинации приборов, следует устранить неисправность в режиме "Ведомый поиск неисправностей" с помощью Диагностического комплекса -VAS 5051 В-. При необходимости выполнить повторную калибровку системы.
