Снятие усилителя тормозов (Audi Q5 Typ 8R)

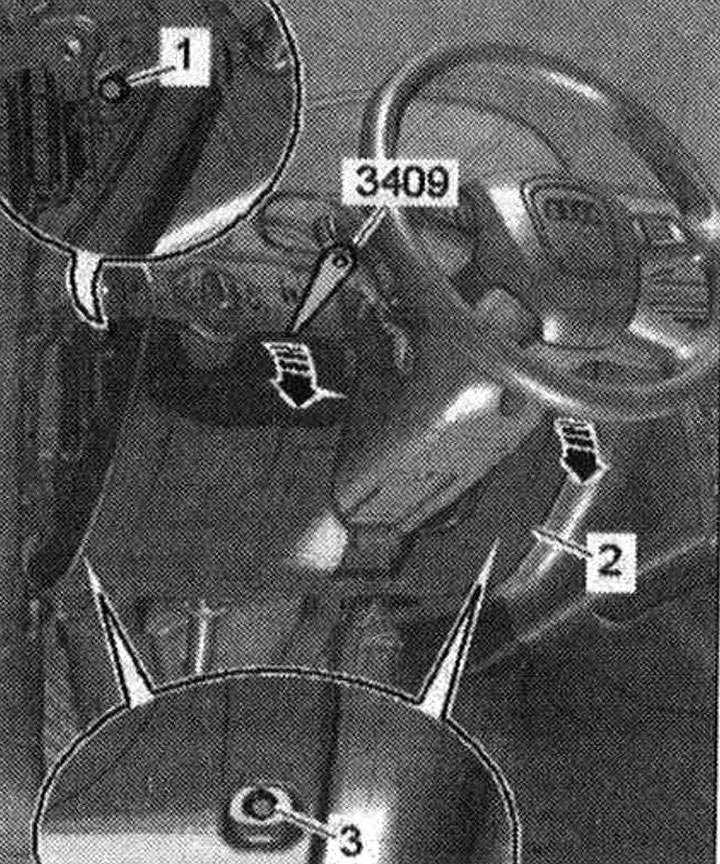

Выключить двигатель. До тех пор нажимать на педаль тормоза, пока имеется поддержка торм. усилия, "усилитель торм. привода работает вхолостую", педаль тормоза становится жесткой. Снять вещевой отсек на стороне водителя -1 ...3-.

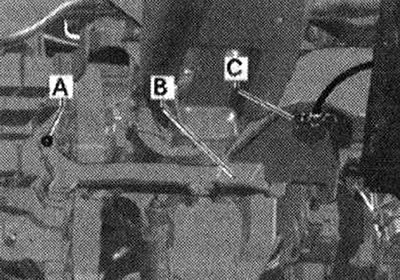

Отсоединить электроподсоединение воздуховода обдува простр. для ног -С-. Снять воздуховод обдува простр. для ног -А-В-.

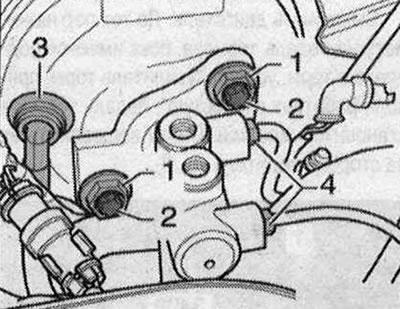

Снять датчик стоп-сигналов. Отсоединение педали тормоза от усилителя тормозов. Снять крышку водоотводящего короба. Снять растяжку. Снять стенку водоотводящего короба. Снять бачок торм. жидкости. Отвернуть гайки -3- главного торм. цилиндра.



Извлечь главный торм. цилиндр из а/м. Положить главный торм. цилиндр так, чтобы тормозная жидкость не вытекала. Отсоединить вакуумную магистраль -3- от усилителя тормозов.

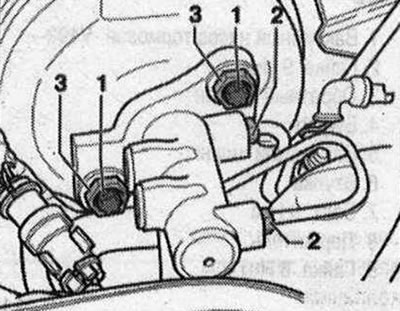

Отвернуть болты -1- крепления усилителя тормозов к опорному кронштейну. Извлечь усилитель тормозов из а/м.

Установка

Установить усилитель тормозов. Следить за правильной посадкой уплотнения. Ввернуть и затянуть болты -1- крепления усилителя тормозов к опорному кронштейну. Подсоединить вакуумную магистраль -3-к усилителю тормозов. Установить главный торм. цилиндр -15-. Установить бачок с торм. жидкостью-1-.

• На а/м с МКП: вставить гидравлическую магистраль -5- сцепления в бачок торм. жидкости. Залить торм. жидкость до отметки. Прокачать торм. систему.
• На а/м с МКП: прокачать сцепление. Установить стенку водоотводящего короба. Установить растяжку. Установить крышку водоотводящего короба.

Соединение педали тормоза с усилителем тормозов

Держать шаровую головку нажимной штанги перед креплением и нажать на педаль тормоза в направлении усилителя тормозов так, чтобы шаровая головка защелкнулась со слышимым щелчком. Установить датчик стоп-сигналов. Установить воздуховод обдува простр. для ног -А-В-. Затянуть болт воздуховода обдува простр. для ног -А-. Подключить эл. разъем -С-. Установить вещевой отсек на стороне водителя -1 ...3-.
