Передний трехточечный ремень безопасности (Audi Q5 Typ 8R)

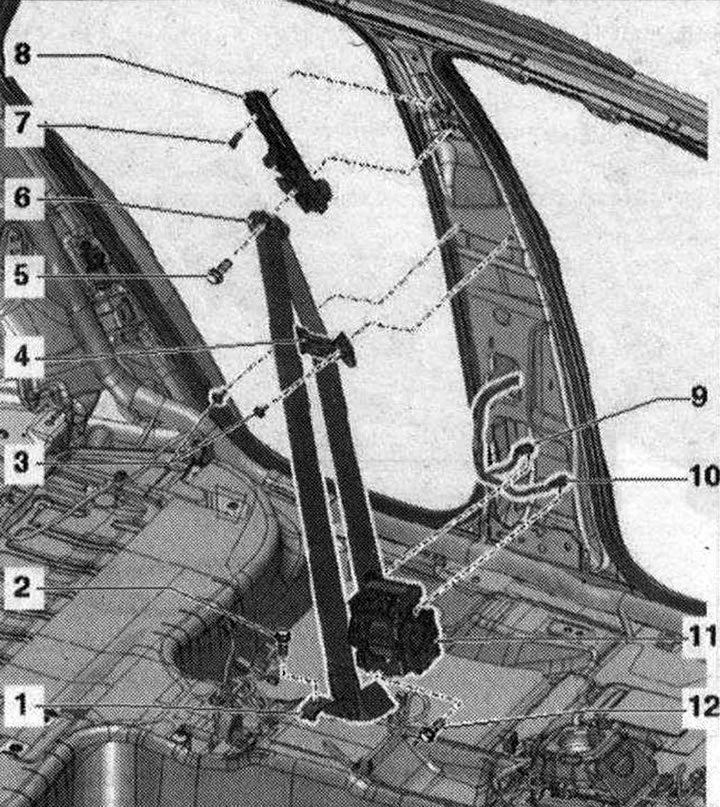

1. Фурнитура переднего узла крепления ремня безопасности; 2. Болт. 45 Н·м. Если снятие осуществлялось вследствие аварии, заменить; 3. Болт. 5 Н·м. Самоконтрящийся. Заменять после каждого снятия. Резьбовые отверстия для болтов следует очищать, например, с помощью резьбового резца; 4. Направляющая переднего ремня; 5. Болт. 45 Н·м. Если снятие осуществлялось вследствие аварии, заменить; 6. Фурнирура направляющей ремня безопасности; 7. Болт. 27 Н·м. Если снятие осуществлялось вследствие аварии, заменить; 8. Механизм регулировки высоты ремня безопасности; 9. Эл. разъем ограничителя силы натяжения ремня безопасности водителя -G551- ограничителя силы натяжения ремня безопасности переднего пассажира -G552-; 10. Эл. разъем пиропатрона 1 преднатяжителя ремня водителя -N153-; пиропатрона 1 преднатяжителя ремня переднего пассажира -N154-; 11. Механизм автомат, втягивания ремня безопасности. Сторона водителя: с пиропатроном 1 преднатяжителя ремня на стороне водителя -N153- и ограничителя усилия натяжения ремня безопасности водителя -G551-. Сторона переднего пассажира: с пиропатроном 1 преднатяжителя ремня на стороне переднего пассажира -N154- и ограничителя усилия натяжения ремня безопасности переднего пассажира -G552-.; 12. Болт. 45 Н·м. Если снятие осуществлялось вследствие аварии, заменить

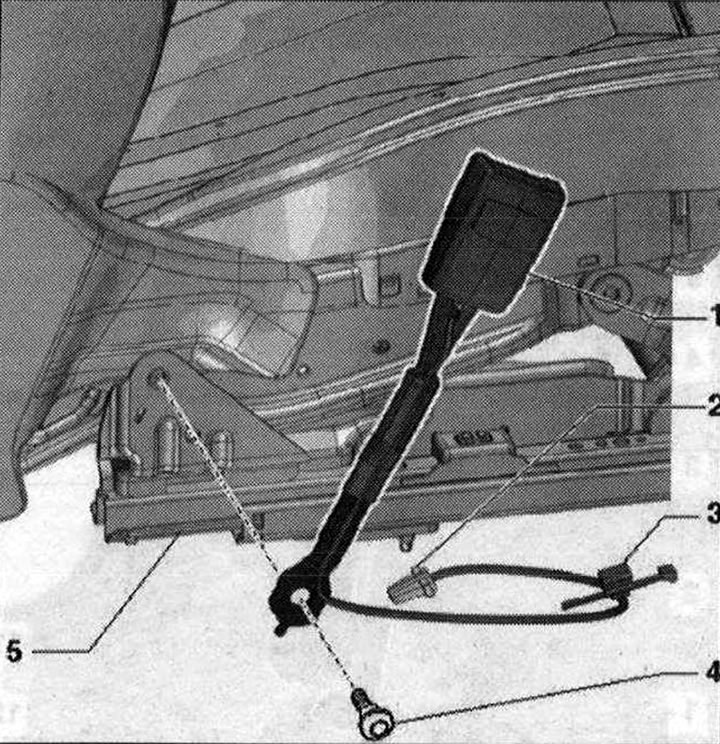

1. Передний замок ремня безопасности со стороны водителя: с выключателем замка ремня безопасности водителя -Е24-. Со стороны переднего пассажира: с выключателем замка ремня безопасности переднего пассажира -Е25- (вариант для экспорта; вариант замка ремня безопасности не изображен на рисунке); 2. Эл. разъем для выключателя замка ремня безопасности; 3. Кронштейн проводки; 4. Болт. 34 Н·м. Если снятие осуществлялось вследствие аварии, заменить; 5. Каркас углубления сиденья
