Система рециркуляции выхлопных газов (Audi A6 С4)

Эта система состоит из клапана рециркуляции, модуляторного клапана и соединительных шлангов.

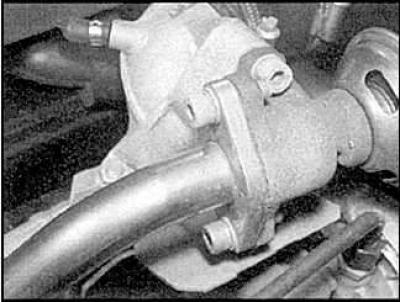

Клапан рециркуляции и крепежные болты (двигатель 1Z)

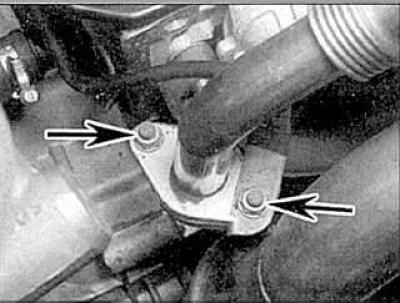

Крепежные гайки клапана рециркуляции (двигатель 1Z)

Снятие

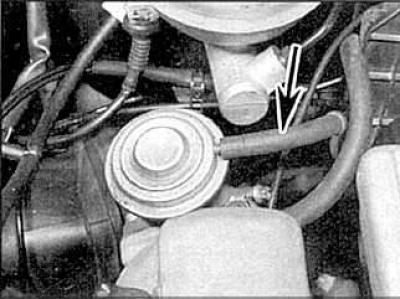

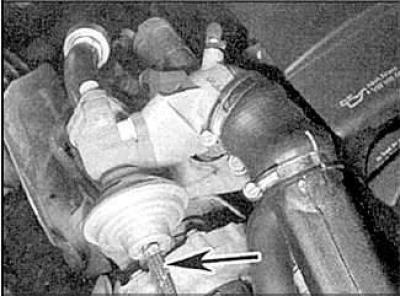

1. Отсоедините вакуумный шланг от клапана (на рис. слева – двигатель AAT, справа – 1Z).

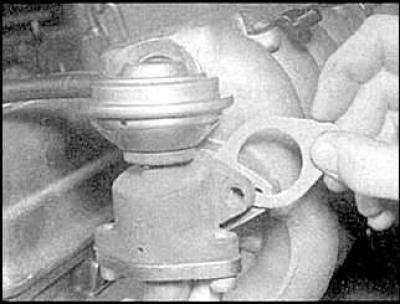

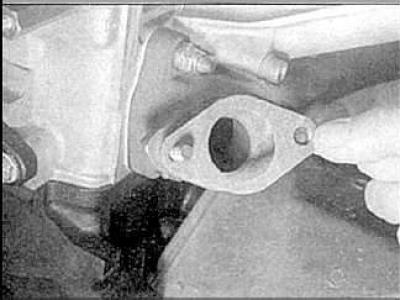

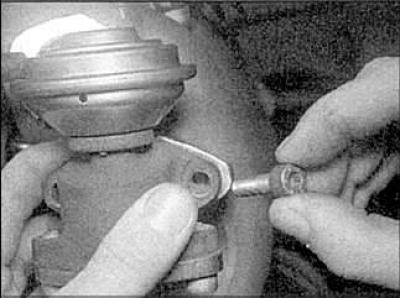

2. Открутите крепежные болты и снимите прокладку.

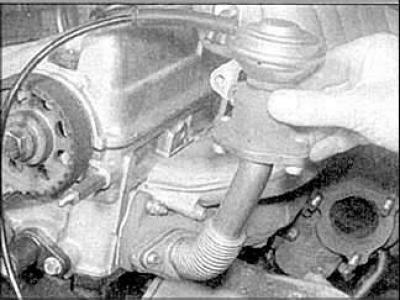

3. Открутите крепежные гайки и снимите клапан.

4. Установка проводится в обратном порядке снятия.
