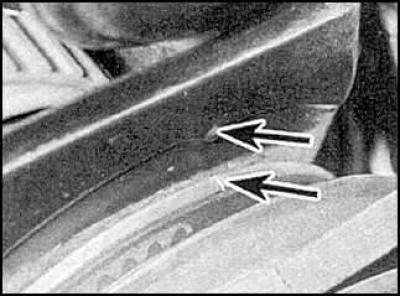

Метка на передней части звездочки распределительного вала

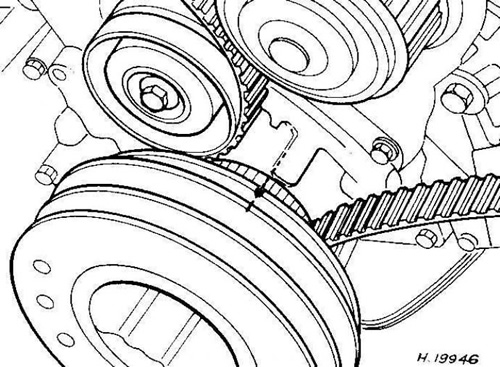

Метки на шкиве коленчатого вала и кожухе маслянного насоса
Звездочки коленчатого вала, распределительного вала и промежуточного вала имеют привод от газораспределительного ремня и вращаются синфазно.
Если синфазность вращения звездочек нарушается, клапаны будут касаться поршней во время вращения коленчатого вала.
За верхнюю мертвую точку принимается высшая точка, которой достигает поршень N1 в момент такта сжатия.
Совмещая синхронизационные метки, Вы устанавливаете поршень N1 в ВМТ и обеспечиваете синфазность вращения звездочек.

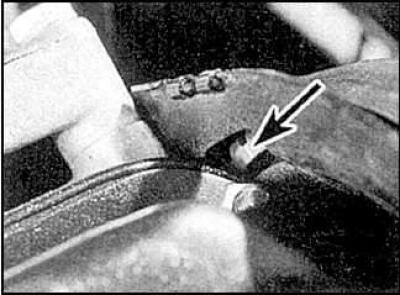

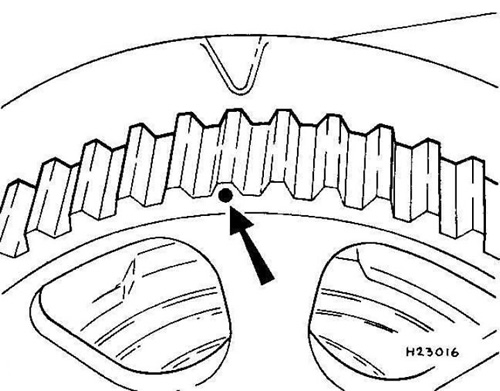

Метка на задней части звездочки распределительного вала совмещается с меткой на внутренней крышке газораспределительного ремня.
