Газораспределительный ремень (Audi A6 С4)

Снятие

1. Отсоедините провод минусовой клеммы аккумулятора.

2. Поднимите и закрепите переднюю часть автомобиля.

3. Снимите передний бампер.



4. Вывинтите винты передних фар и снимите обе передние фары.

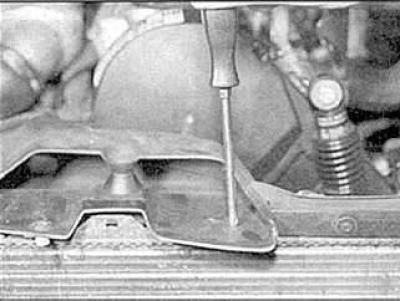

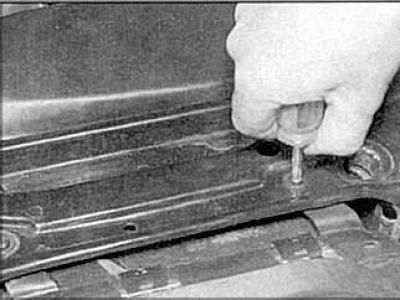

5. Отсоедините тросик от замка капота и снимите поперечину. Снимите маленький воздухозаборник с верхней части радиатора.

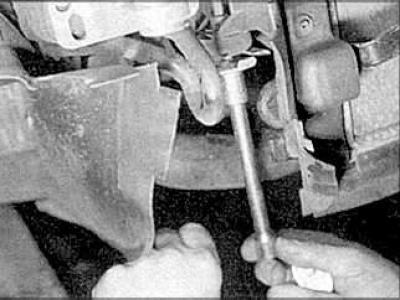

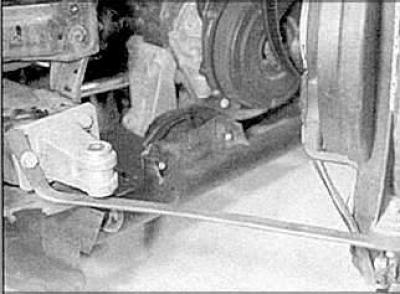

6. Скрутите нижнюю гайку радиатора.




7. Сдвиньте радиатор в сторону и закрепите его.

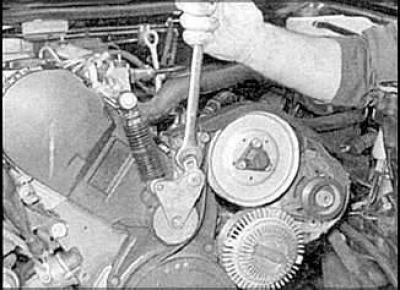

8. Поверните натяжитель ремня по часовой стрелке.

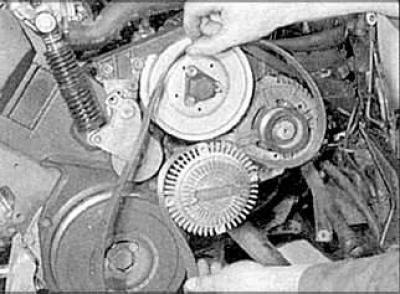

9. Снимите дополнительный приводной ремень.

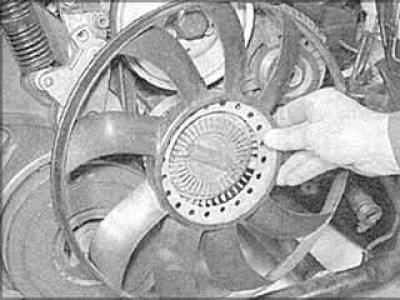

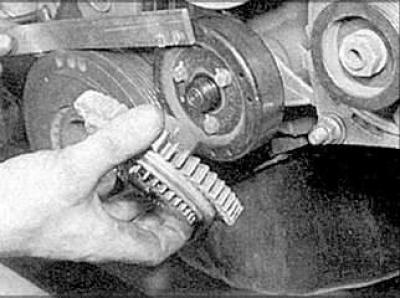

10. Снимите вентилятор.

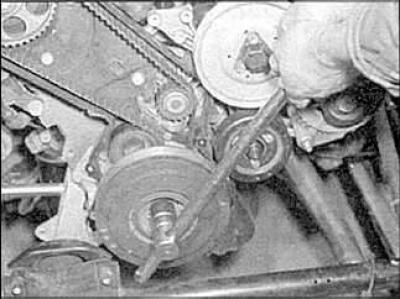

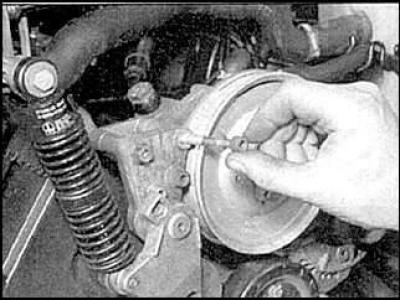

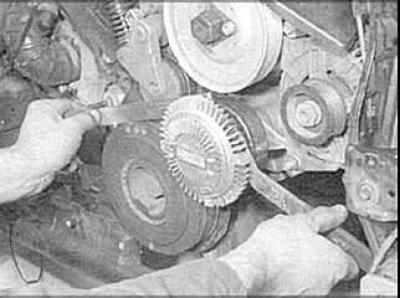

11. Застопорите шкив и ослабьте гайку.



12. Снимите блок вентилятора.

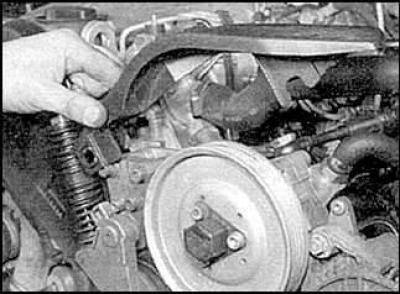

13. Снимите верхнюю крышку приводного ремня.

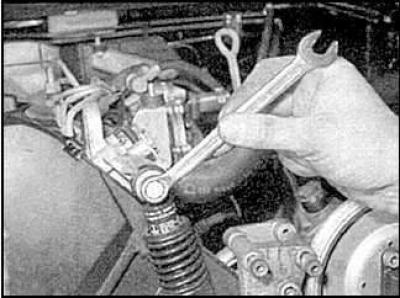

14. Вывинтите болты натяжителя.

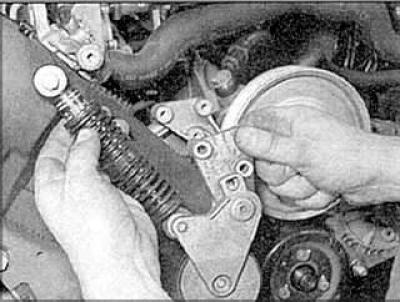

15. Вывинтите болты пружины натяжителя.



16. Снимите натяжитель.

17. Снимите крышку распределительного вала.

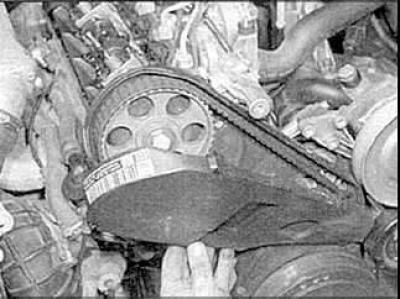

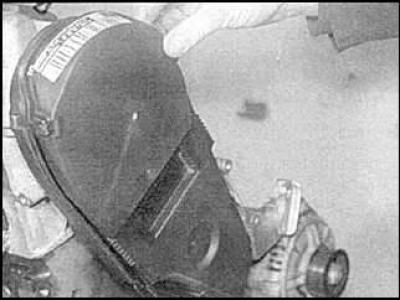

18. Снимите переднюю верхнюю крышку газораспределительного ремня.

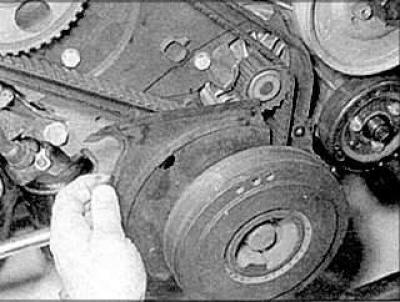

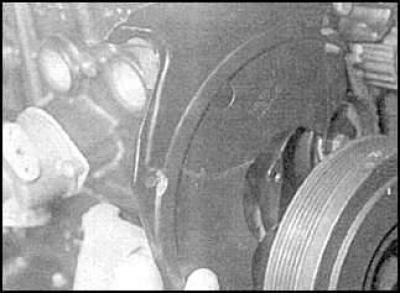

19. Снимите нижнюю крышку газораспределительного ремня.

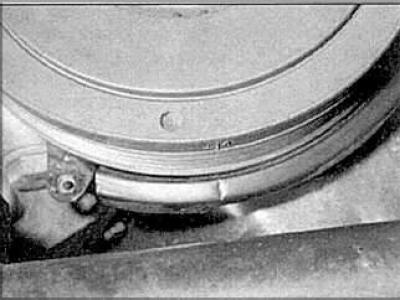

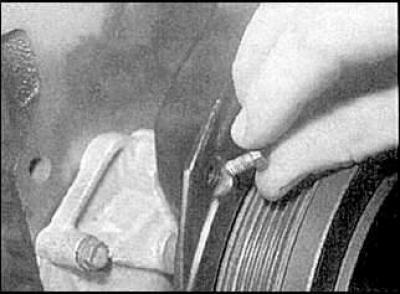

20. Установите поршень N1 в ВМТ, совместив синхронизационные метки на задней части шкива коленчатого вала и внутренней крышке газораспределительного ремня.



21. Застопорите маховик.

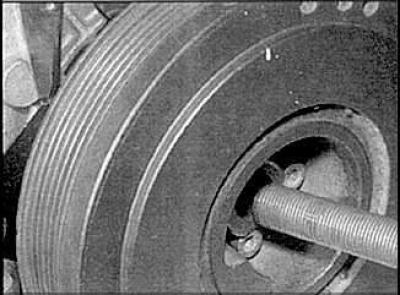

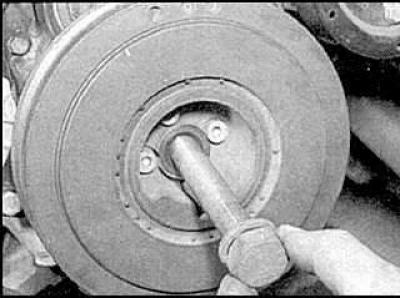

22. Ослабьте центральный болт амортизатора.



23. Достаньте болт.

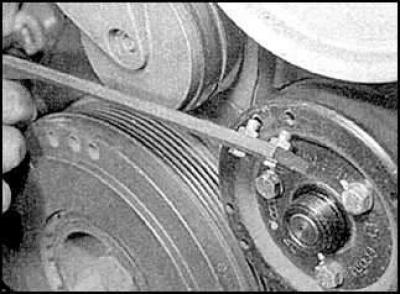

24. Вывинтите болты, крепящие амортизатор к звездочке коленчатого вала.

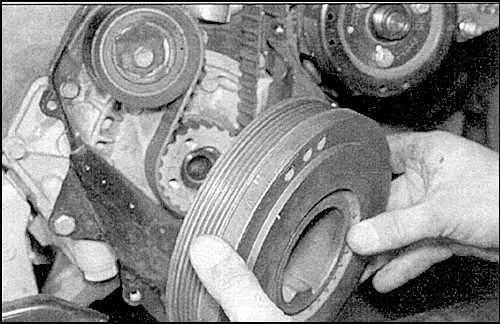

25. Снимите амортизатор.

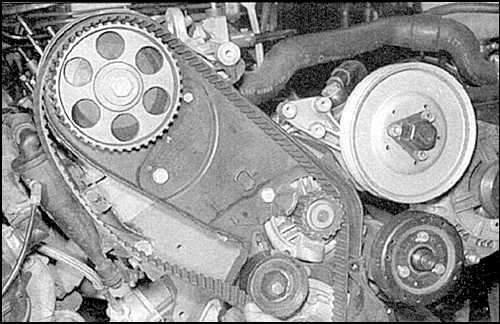

26. Снимите газораспределительный ремень.

Проверка

Осмотрите ремень на наличие загрязнения смазкой или маслом, а также на наличие износа или повреждений. При необходимости замените ремень.

Установка

1. Наденьте ремень на звездочку коленчатого вала.



2. Наденьте ремень на звездочку распределительного вала.

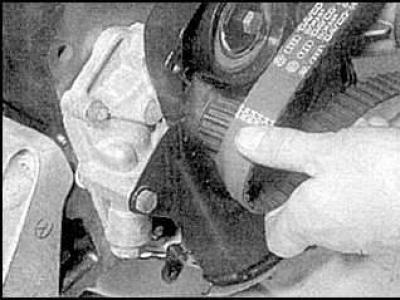

3. В моделях выпущенных до 1995 г поверните натяжитель против часовой стрелки, чтобы натянуть ремень. Отрегулируйте натяжение ремня, он должен перекручиваться не более чем на 90°. Затяните болт натяжителя.

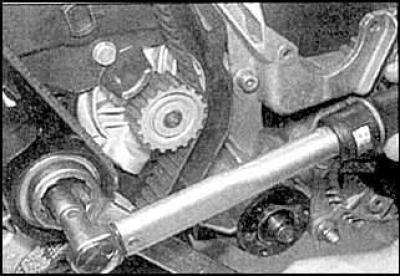

4. В более поздних моделях, чтобы натянуть ремень поверните натяжитель по часовой стрелке, пока метки на натяжителе не совместятся. Затяните болты натяжителя.

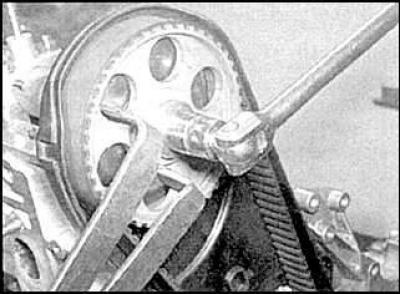

5. Затяните болт звездочки распределительного вала.

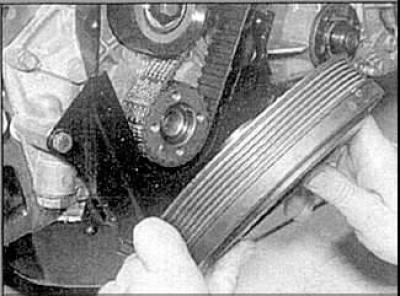

6. Установите амортизатор.



7. Вставьте центральный болт амортизатора



8. Затяните болт амортизатора.



9. Установите нижнюю крышку газораспределительного ремня.



10. Вставьте болты.



11. Установите верхнюю крышку газораспределительного ремня.

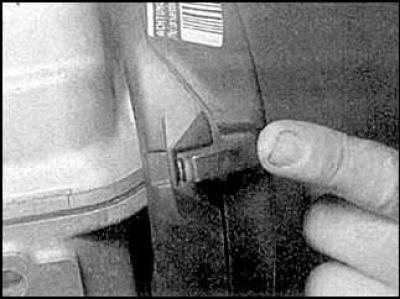

12. Защелкните зажимы.
