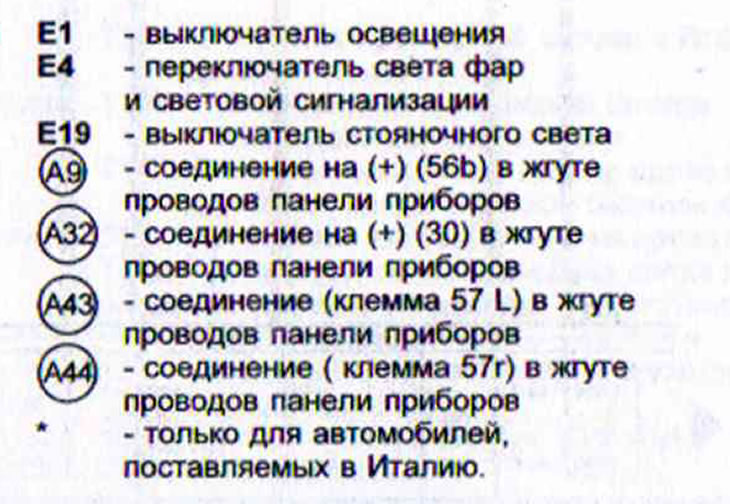

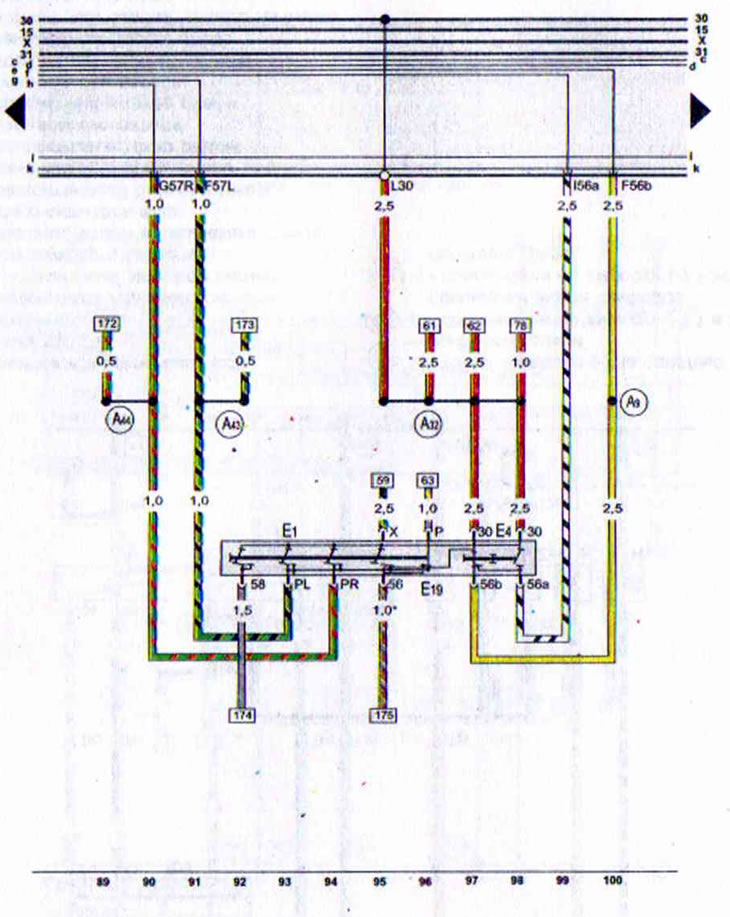

Электросхема выключателя освещения, переключателя света фар и световой сигнализации (Audi 80 Б4)

Выключатель освещение, переключатель света фар и световой сигнализации, стояночный свет (AUDI 80 с 4-цилиндровым двигателем объёмом 2,0 л и мощностью 66 кВт)

Эта статья доступна на английском, болгарском, белорусском, украинском, сербском, хорватском, румынском, польском, словацком, венгерском
