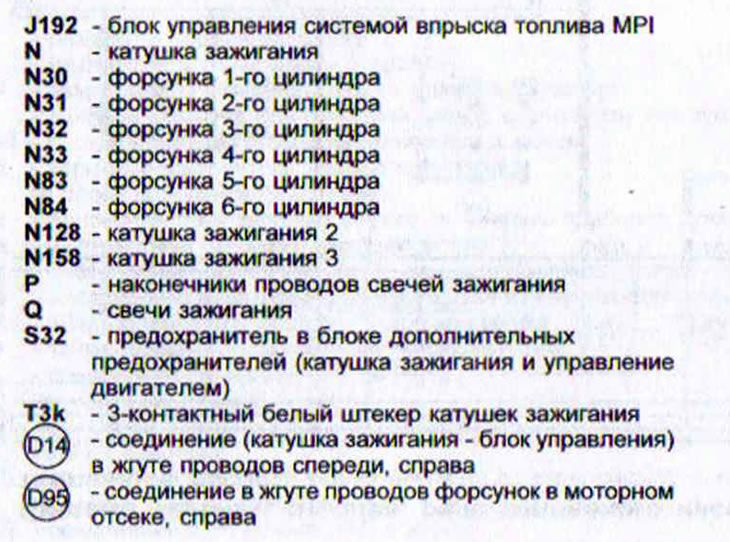

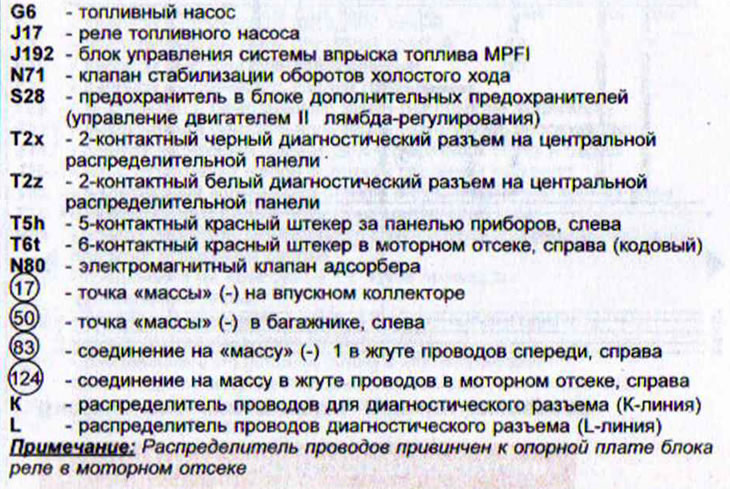

Электросхема системы впрыска топлива MPI, системы зажигания и другое (Audi 80 Б4)

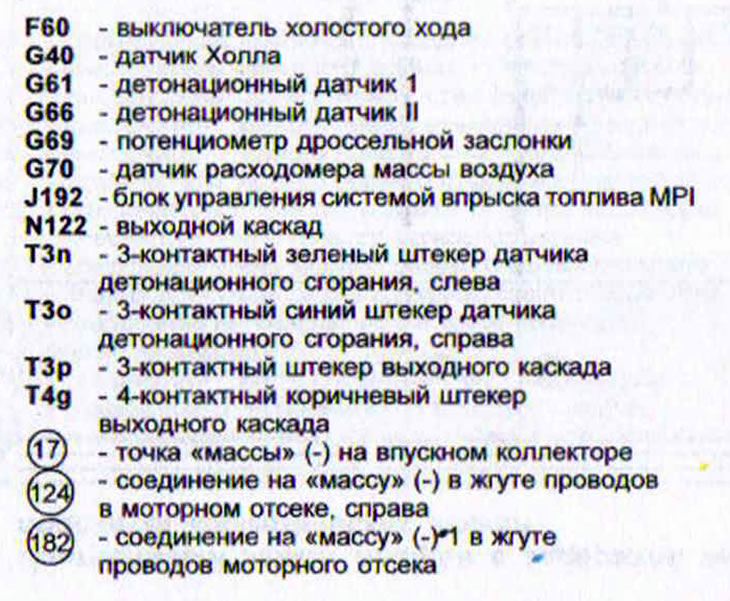

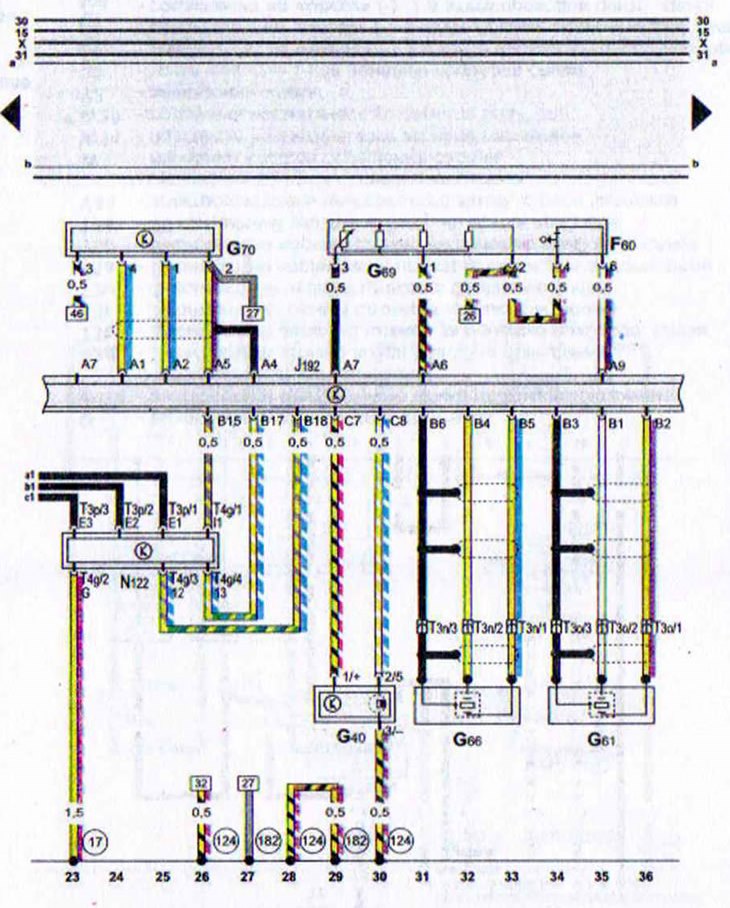

Система впрыска топлива MPI, система зажигания, антидетонационное регулирование (AUDI 80 с шестицилиндровым двигателем объемом 2,8 л и мощностью 128 кВт)

Эта статья доступна на английском, болгарском, белорусском, украинском, сербском, хорватском, румынском, польском, словацком, венгерском
