Электросхема дверных выключателей освещения, освещения салона, косметического зеркало (Audi 80 Б4)

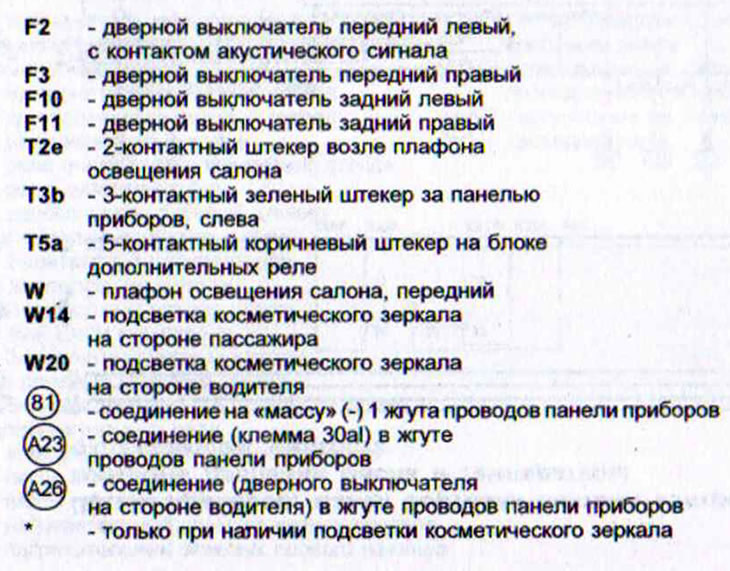

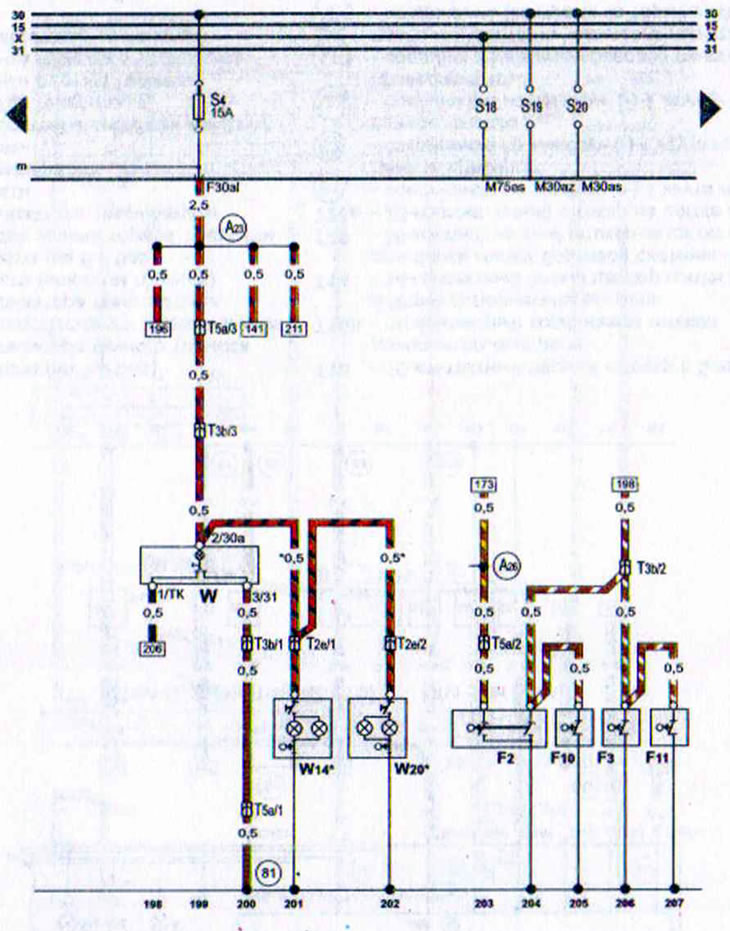

Дверные выключатели освещения, освещение салона, косметическое зеркало (AUDI 80 с 4-цилиндровым двигателем объёмом 2,0 л и мощностью 66 кВт)

Эта статья доступна на английском, болгарском, белорусском, украинском, сербском, хорватском, румынском, польском, словацком, венгерском
