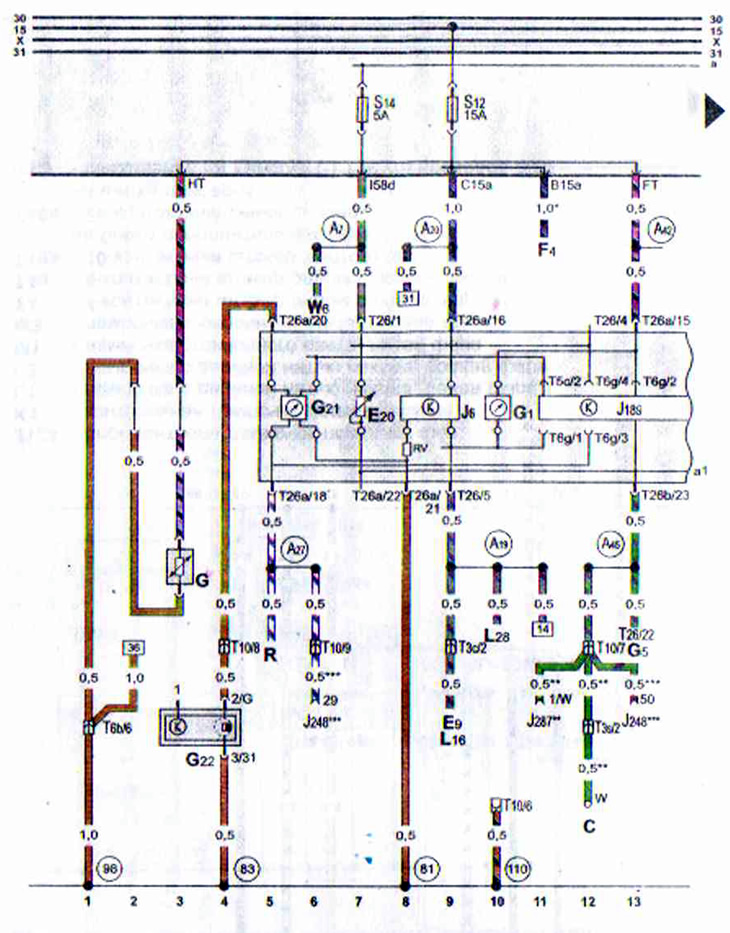

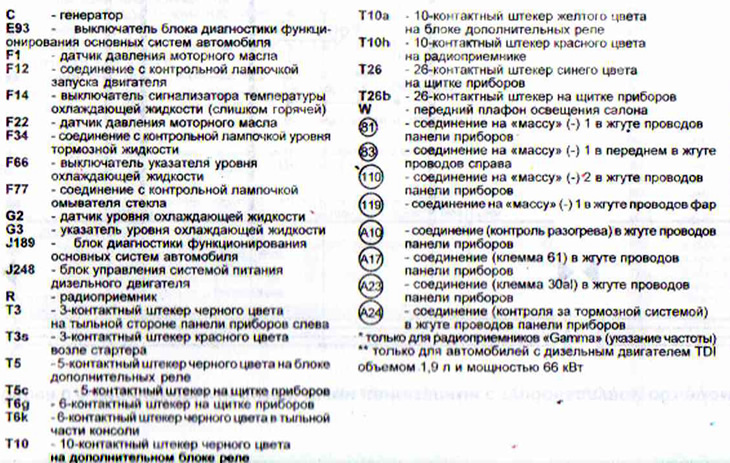

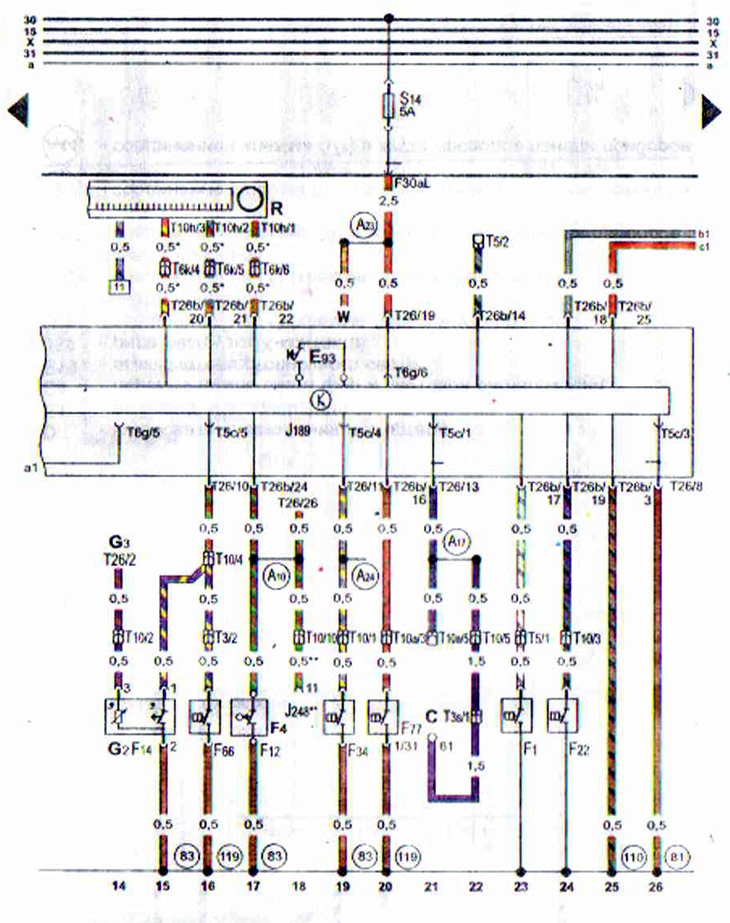

Электросхема блока диагностики функционирования основных систем автомобилей (Audi 80 Б4)
Блок диагностики функционирования основных систем автомобилей с 4-цилиндровыми двигателями с турбонаддувом объмом 1,9 л и мощностью 55 кВт (TD) и 66 кВт (TDI)
