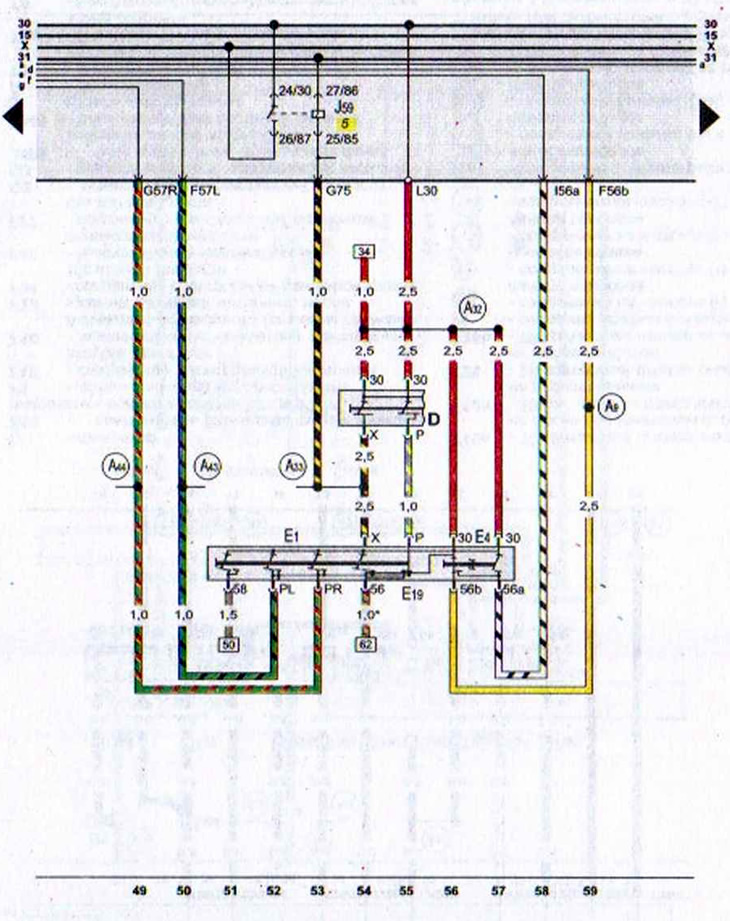

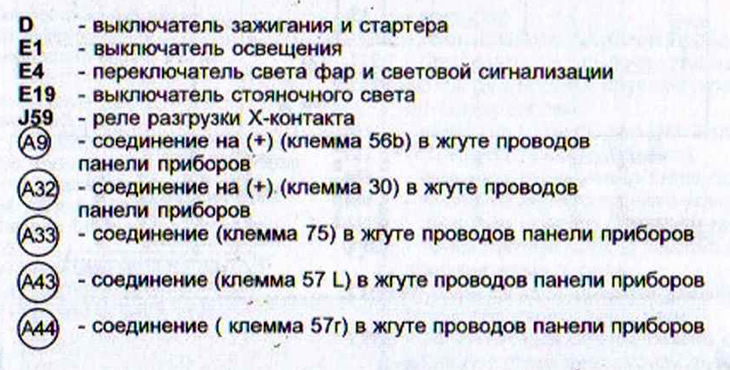

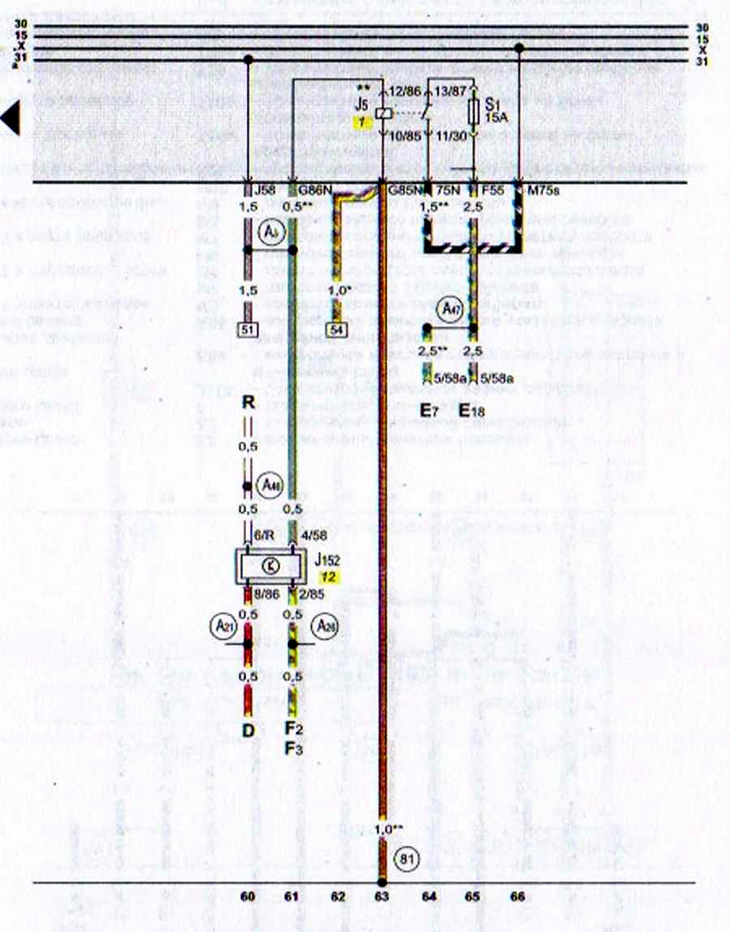

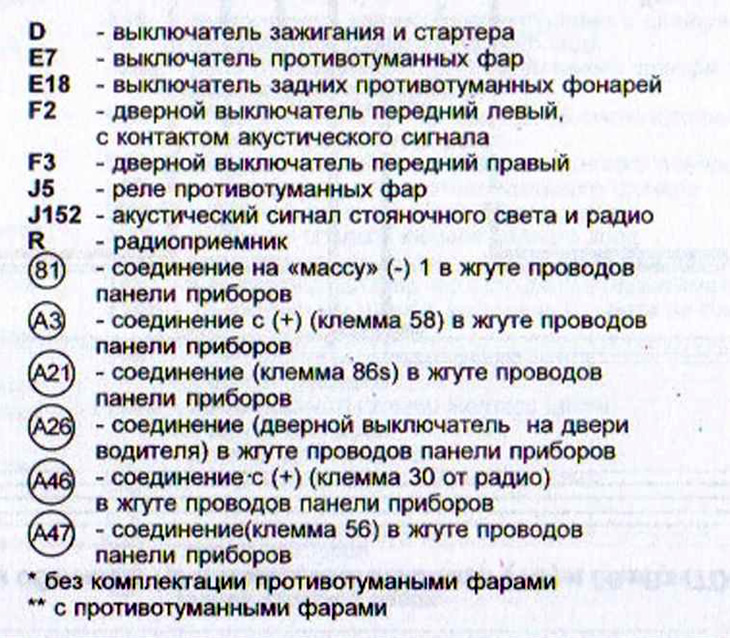

Электросхема блока диагностики функционирования основных систем автомобилей с дизельными двигателями (Audi 80 Б4)
Блок диагностики функционирования основных систем автомобилей с 4-цилиндровыми дизельными двигателями с турбонаддувом объемом 1,9 л и мощностью 55 кВт (TD) и 66 кВт (TDI)
Эта статья доступна на английском, болгарском, белорусском, украинском, сербском, хорватском, румынском, польском, словацком, венгерском
