Рулевое колесо — снятие и установка (Audi 80 Б4)

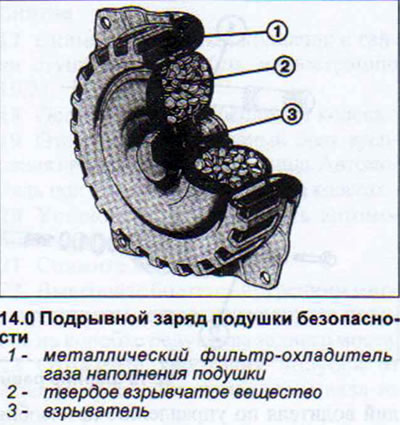

На рулевом колесе автомобилей AUDI 80 может устанавливаться блок воздушной подушки безопасности. Такое рулевое колесо имеет увеличенную крышку. Под которой находится сложенная подушка безопасности. Она представляет собой мешок, заполняемый газом в момент столкновения. Образование газа происходит в результате сгорания твердого заряда, который находится в металлическом корпусе и воспламеняется блоком управления подушкой безопасности при столкновении с препятствием на скорости не ниже 18 км/час (см. иллюстрацию 14.0). Блок управления подушкой безопасности располагается в центральной консоли. При срабатывании подушки она заполняется азотом в течение 50 миллисекунд Подушка безопасности является эффективным средством защиты только в сочетании с ремнями безопасности.



При выполнении работ, касающихся подушки безопасности, необходимо придерживаться и выполнять ряд мер предосторожности. Основными из них являются:

1. Отсоедините аккумулятор и провод «массы» (-).

2. Отсоедините штекер питания под облицовочным кожухом рулевой колонки.

3. Не оставляйте без присмотра снятый блок подушки безопасности.


4. Укладывайте снятый блок подушки безопасности так. чтобы принимающая удар поверхность подушки была обращена вверх.

5. Отсоединяйте аккумулятор при выполнении на автомобиле сварочных работ.

6. Замените все компоненты подушки безопасности, если Ваш автомобиль побывал в аварии.

Утилизация автомобиля, оборудованного подушкой безопасности осуществляется по особым правилам.

Рулевое колесо без воздушной подушки

Снятие

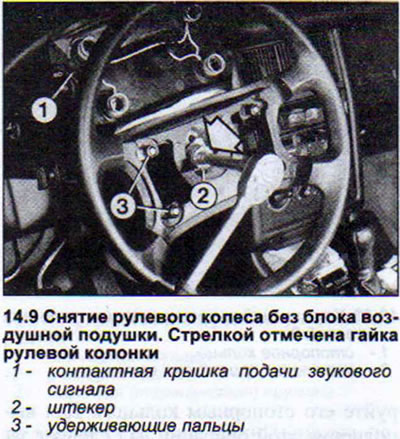

7. Снимите с удерживающих пальцев крышку подачи звукового сигнала, потянув её вверх. Будьте осторожны, с левой и правой сторон крышки имеются пластмассовые зацепы (см. иллюстрацию 14.9).

8. Установите рулевое колесо в положение «Заперто».

9. Отверните гайку крепления рулевого колеса к рулевой колонке торцовым ключом на 24 (см. иллюстрацию).



10. Установите рулевое колесо так, чтобы его спицы располагались симметрично, а колеса стояли прямо.

11. Снимите гайку и подкладочную шайбу.

Установка

При установке рулевого колеса обеспечьте симметричность положения спиц.

12. У становите замок рулевого колеса в положение «Заперто».

13. Затяните гайку крепления рулевого колеса к рулевой колонке с моментом 40 Нм.

Рулевое колесо с блоком подушки безопасности

Снятие и установку рулевого колеса с блоком надувной подушки безопасности мы рекомендуем выполнять самостоятельно только при условии наличия соответствующего опыта. В противном случае поручите это мастерской.

Снятие

14. Отсоедините клемму «массы» (-) от аккумулятора.

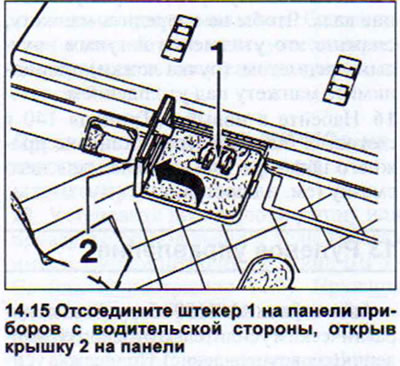

15. Автомобили с дизельным двигателем. Отсоедините штекер на панели приборов с водительской стороны, открыв крышку на панели (см. иллюстрацию).

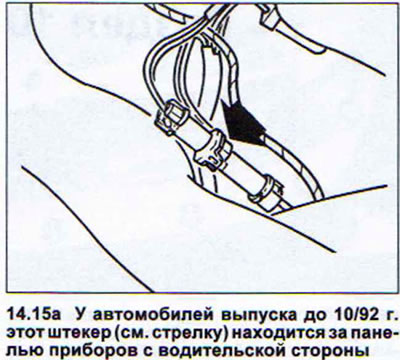

У автомобилей выпуска до 10/92 г. этот штекер находится за панелью приборов с водительской стороны (см. иллюстрацию 14.15а).



16. Выверните болты крепления блока подушки безопасности на рулевом колесе ключом Т 30. Болты крепления расположены с правой и левой сторон и вывинчиваются с тыльной стороны рулевого колеса.


17. Поднимите блок подушки безопасности и переверните его.

18. Высвободите из крепления штекер подушки безопасности

19. Отсоедините штекер подушки безопасности.

20. Снимите блок подушки безопасности и положите его так, чтобы кольца логотипа AUDI были обращены вверх.

21. Снимите верхнюю часть облицовки рулевой колонки.

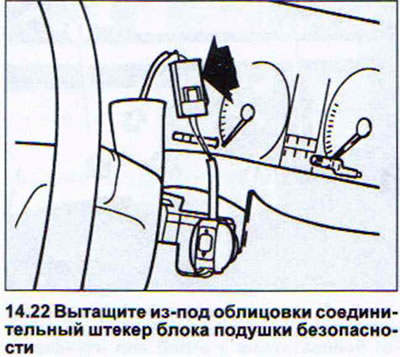

22. Вытащите соединительный штекер блока подушки безопасности, сжав поводки фиксаторов (см. иллюстрацию).



23. Отсоедините соединительный штекер.

24. Снимите рулевое колесо, выполнив те же действия, что и при снятии рулевого колеса без блока подушки безопасности.

Установка

После того, как рулевое колесо будет закреплено на рулевой колонке, вверните рукой болты крепления блока подушки безопасности. Затем сначала затяните правый болт крепления с моментом 6 Нм (если смотреть по ходу движения), а затем с этим же моментом — левый.
